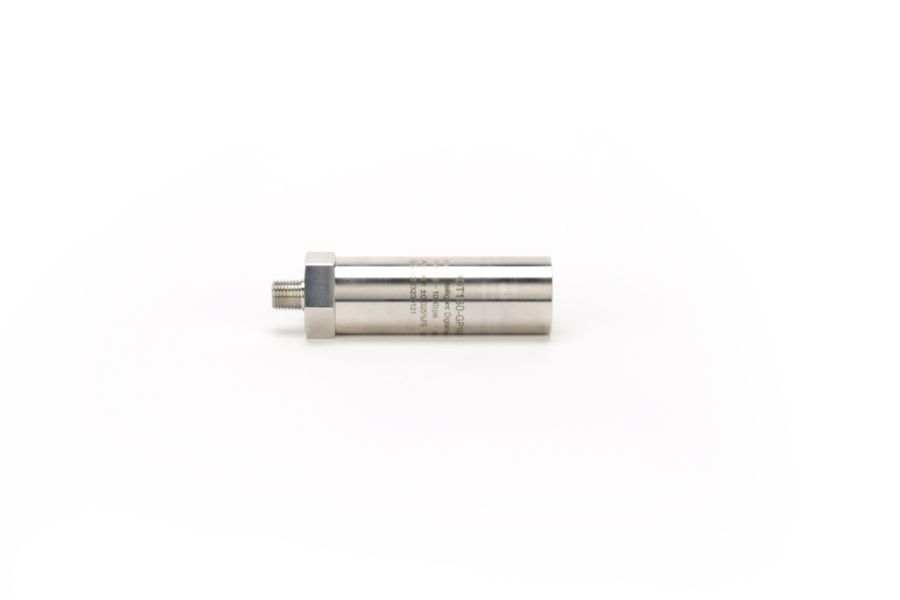

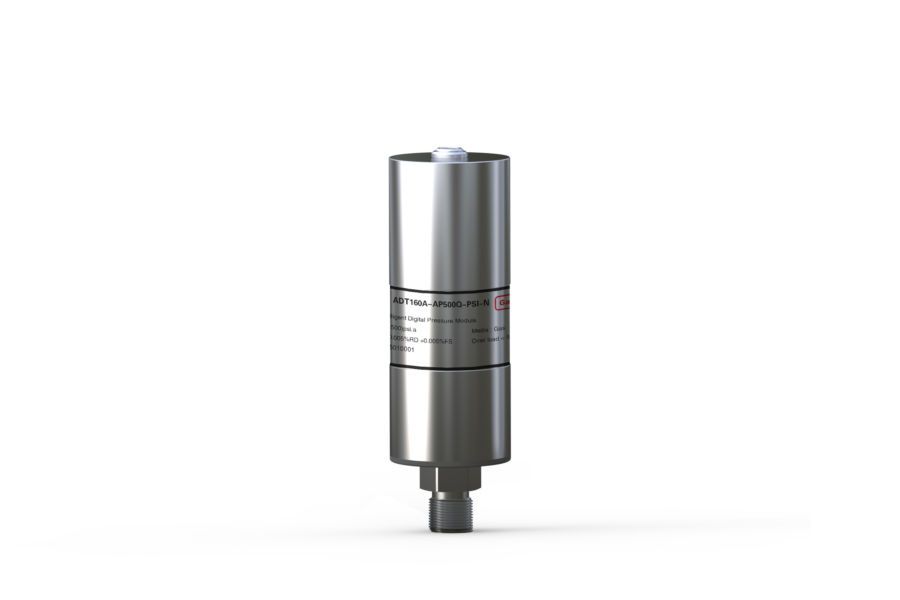

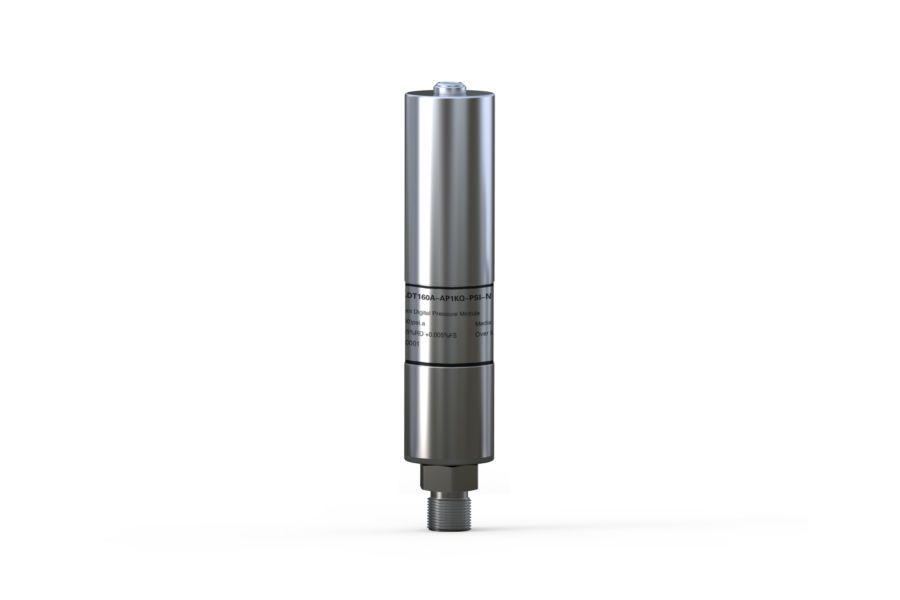

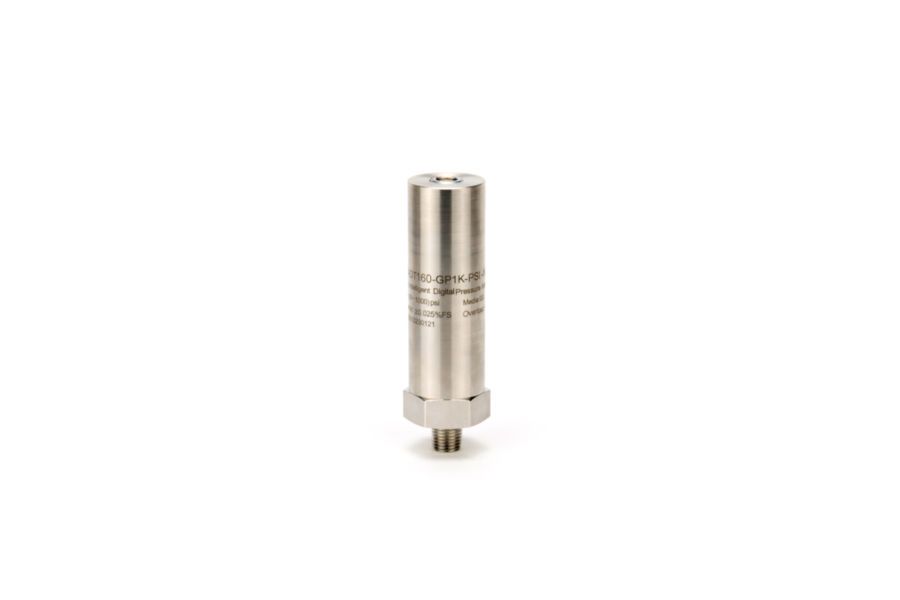

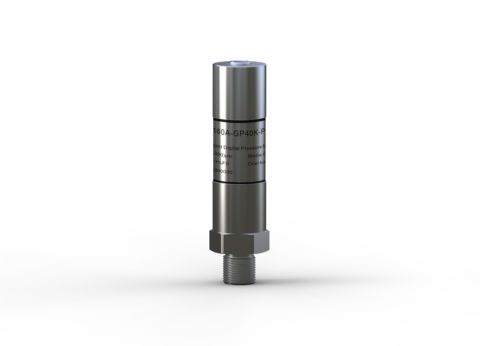

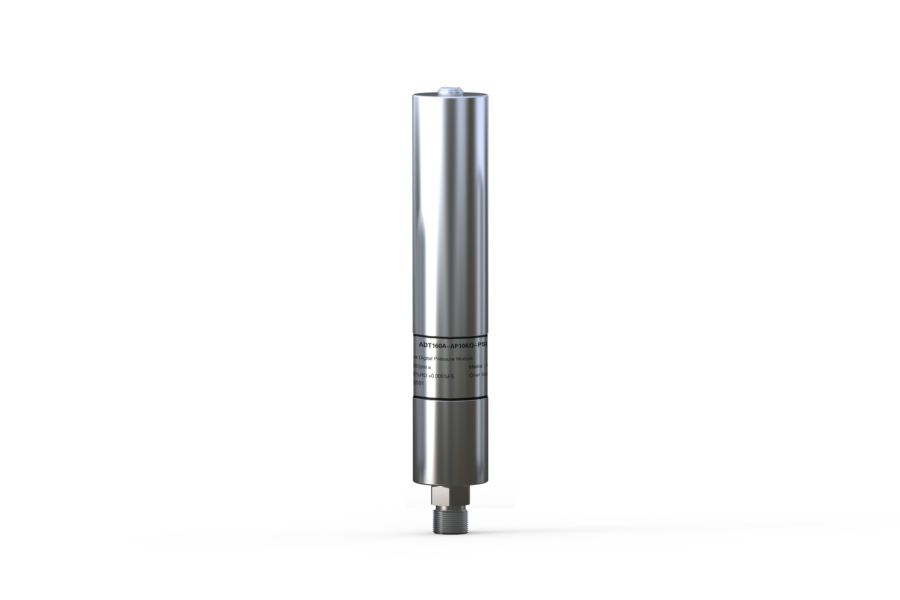

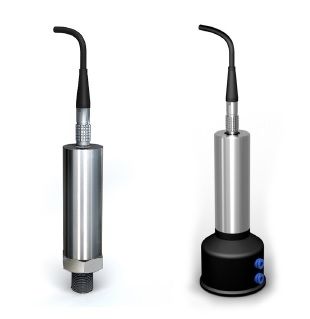

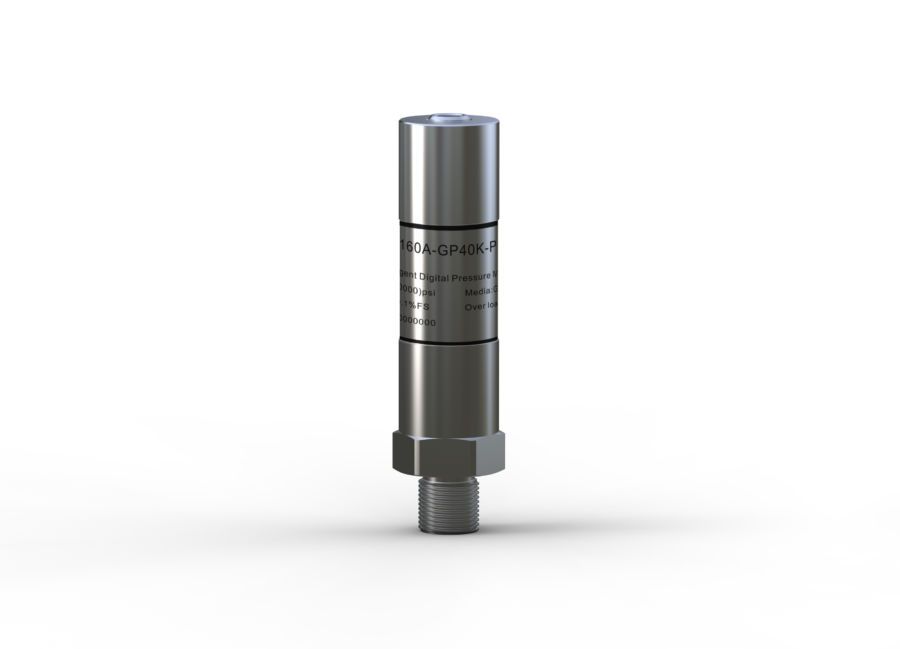

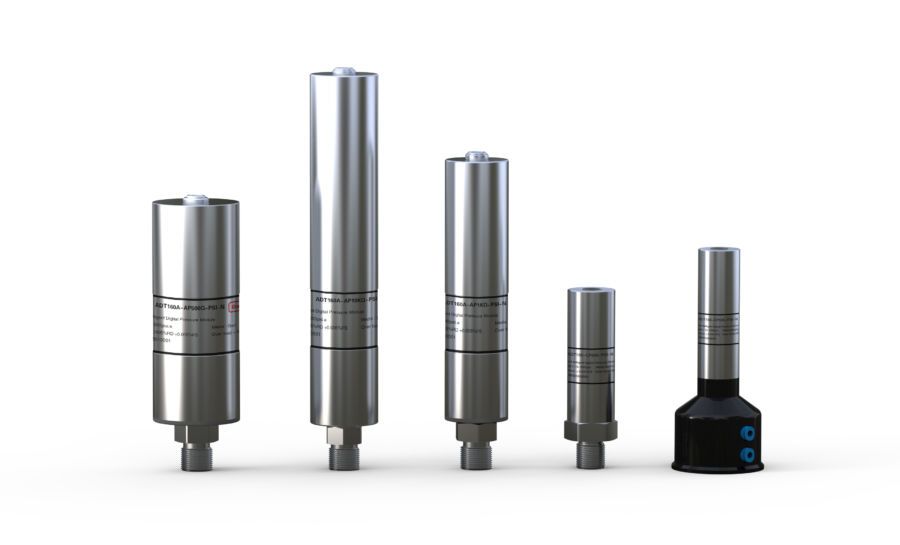

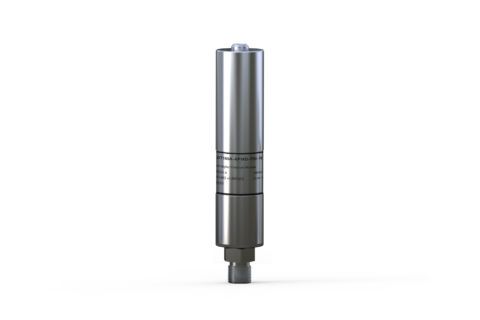

ADT 160A

picto fleche Capteur de pression numerique

REMPLACES PAR LES  CAPTEURS ADT 161

Module de mesure de pression numérique. Module relatif, différentiel ou absolu.

Existe en version Capteur de pression numérique quartz 0,005% de la lecture+0,005% de la pleine échelle.

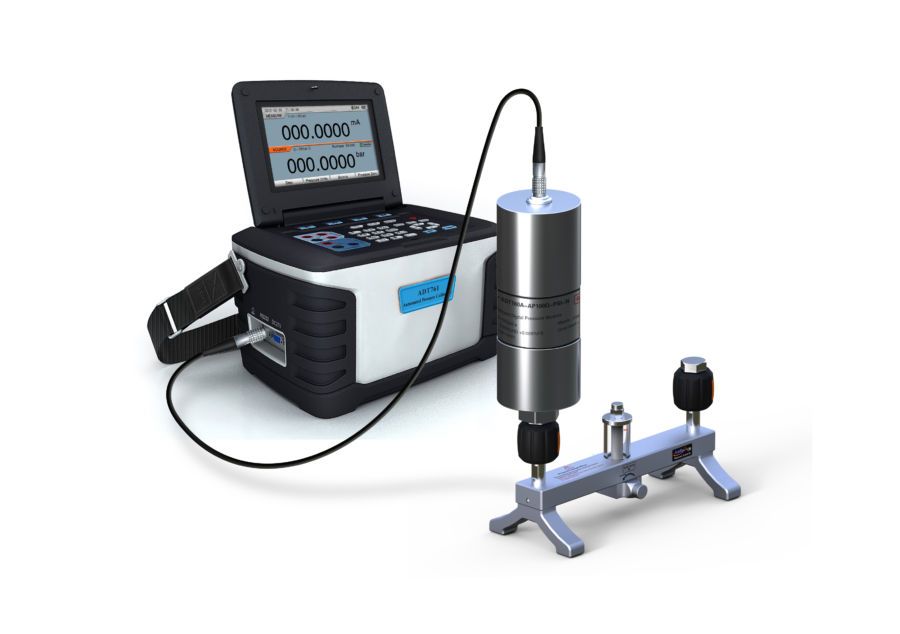

convient pour les mesures de pression sur calibrateur de pression ADT 761, contrôleur de pression ADT 780, et calibrateurs multifonctions ADT 222 et ADT 223

Poser une question
Etre rappelé par un conseiller

APERÇU

La série de capteurs numériques ADT160 permet d’accéder à des solutions de mesure de pression précises, fiables et économiques. Afin d’atteindre et de respecter ces spécifications, chaque élément sensible a été soumis à un vieillissement artificiel lui assurant une stabilité parfaite avant d’être assemblé dans le capteur

Fonctions et points clés

Précision en mesure relative : 0.025% PE Précision en mesure absolue 0.1% PE Gammes de pression jusqu’à 700 bars Compensation électronique en température Etalonnage NIST (optionnel)

Module haute précision capteur ABSOLU:

P/N Gamme pression (bar) Media Précision (%L+% PE) Surpression transitoire admise Surpression admise

AP15R 1.0 G 0.01% PE 2* 1.2*
AP30R 2.0 G 0.01% L OU 0.003% PE 2* 1.2*
AP50R 3.5 G 0.01% L OU 0.003% PE 2* 1.2*
AP100R 8.0 G 0.01% L OU 0.003% PE 2* 1.2*
AP300R 21 G 0.01% L OU 0.003% PE 2* 1.2*
AP500R 36   0.01% L OU 0.003% PE 2* 1.2*
AP1KR 71 G 0.01% L OU 0.003% PE 2* 1.2*
AP2KQ 141 G 0.005% L + 0.005% PE 3* 1.1*
AP3KQ 200 G 0.005% L + 0.005% PE 3* 1.1*
AP6KQ 400 G,L 0.01% PE 3* 1.2*
AP10KQ 700 G,L 0.01% PE 2* 1.2*
AP15KQ 1000 G,L 0.01% PE 2* 1.2*
AP20KQ 1400 G,L 0.01% PE 2*. 1.2*
AP30KQ 2000 G,L 0.01% PE 1.5* 1.1*
AP40KQ 2800 G,L 0.01% PE 1.5* 1.1*

Module pression composée:

Pression composée
P/N Gamme pression (bar) Media Précision (% PE) Surpression transitoire admise Surpression
CP10 ±0.7 G 0.02% 3X 1.2x
CP15 ±1 G 0.02% 3X 1.2x
CP30 -1 à 2 G 0.02% 3X 1.2x
CP50 -1 à 3.5 G 0.02% 3X 1.2x
CP100 -1 à 7 G 0.02% 3X 1.2x
CP150 -1à 10 G 0.02% 3x 1.2x
CP300 -1 à 20 G 0.02% 3X 1.2x
CP100 -1 à 70 G,L 0.02% 3x 1.2x
CP300 -1 à 20 G,L 0.02% 3x 1.2x
CP500 -1 à 35 G,L 0.02% 3x 1.2x
CP600 -1 à 40 G,L 0.02% 3x 1.2x
CP1K -1 à 70 G,L 0.02% 3x 1.2x
CP2K -1 à 140 G,L 0.02% 3x 1.2x
CP3K -1 à 200 G,L 0.02% 3x 1.2x
CP5K -1 à 350 G,L 0.02% 3x 1.2x
CP10K -1 à 700 G,L 0.02% 2x 1.2x

Module pression relative:

Pression relative [1]
  P/N Gamme pression (bar)   Media[2] Précision (% PE) Surpression transitoire admise
V15 -1.0 G 0.02% 3X
GP2 0.16 G 0.05% 3X
GP5 0.35 G 0.05% 3X
GP10 0.7 G 0.02% 3X
GP15 1.0 G 0.02% 3X
GP30 2.0 G 0.02% 3X
GP50 3.5 G , L 0.02% 3X
GP100 7.0 G , L 0.02% 3X
GP150 10 G, L 0.02%
GP300 20 G , L 0.02% 3X
GP500 35 G , L 0.02% 3X
GP600 40 G , L 0.02% 3X
GP1K 70 G , L 0.02% 3X
GP2K 140 G , L 0.02% 3X
GP3K 200 G , L 0.02% 3X
GP5K 350 G , L 0.02% 3X
GP6K 400 G , L 0.02% 3X
GP10K 700 G , L 0.02% 2X
GP20K 1400 G , L 0.05%X 1.5X
GP25K 1600 G , L 0.1% 1.5X
GP30K 2000 G , L 0.1% 1.5X
GP36K 2500 G , L 0.1% 1.5X
GP40K 2800 G , L 0.1% 1.5X

Module pression différentielle:

Pression différentielle
  P/N Gamme (mbar)(1) Media Précision (% PE) Surpression transitoire admise Pression statique
DP1 ±2.5 G 0.05%(2) 100× ±10psi
DP2 ±5.0 G 0.05%(2) 100× ±10psi
DP5 ±10 G 0.05%(2) 50× ±10psi
DP10 ±25 G 0.05%(2) 20× ±10psi
DP20 ±50 G 0.05% 20× ±10psi
DP30 ±75 G 0.05% 20× ±10psi
DP50 ±160 G 0.05% 3× ±10psi
DP100 ±250 G 0.02% 3× ±15psi
DP150 ±350 G 0.02% 3× ±50psi
DP300 ±700 G 0.02% 3× ±50psi

Module pression absolue

Pression absolue
P/N Gamme pression (bar) Media Précision (% PE) Surpression transitoire admise
AP5 0.35 G 0.1% 3X
AP10 0.7 G 0.1% 3X
AP15 1.0 G 0.1% 3X
AP30 2.0 G 0.1% 3X
AP50 3.5 G 0.1% 3X
AP100 7.0 G , L 0.05(0.1)% 3X
AP300 20 G , L 0.05(0.1)% 3X
AP500 35 G , L 0.05(0.1)% 3X
AP1K 70 G , L 0.05(0.1)% 3X
AP3K 200 G , L 0.05(0.1)% 3X
AP5K 350 G , L 0.05(0.1) 3X

Module capteur barométrique

P/N

Gamme pression

Media

Précision

Surpression admise

limite basse

limite Haute

BP

60 kPa

110 kPa

G

40 Pa

3×

  Spécifications techniques et environnementales:

  Précision Standard Haute Précision
  CPXX GPXX DPXX APXXQ APXXR
Compensation de température -10°C à 50°C 0°C à 50°C
Température d’utilisation -10°C à 50°C 0°C à 50°C
Température de stockage -20°C à 70°C -20°C à 70°C
Humidité 95% HR 95%HR
Connexions pressions ¼” NPT,1/2 NPT, ¼’’BSP, ½ BSP, M20*1.5  FESTO 6MM ¼” NPT,1/2 NPT, ¼’’BSP, ½ BSP, M20*15
Matériau Inox 316L Inox 316L
Dimensions(Dia*H) 33mm*123mm Selon modèle 60mm*195mm
Masse 0.4kg Selon modèle 0.7kg
Garantie 1 an 1n 1an

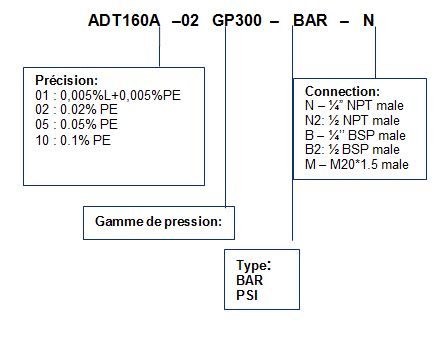

Capture instr commander ADT 160

options

9060 Câble de connexion avec Modules de pression externes pour ADT761
