ADT 761A Calibrateur de pression pneumatique automatique

picto fleche Calibrateur de pression automatisé, pompe 100 bar (existe en 70 /35 et 2.5 bar)

En intégrant une pompe électronique interne de haute performance et un contrôleur de pression de précision, les calibrateurs de pression automatisés portables ADDITEL de la série ADT 761A offrent une solution clé en main pour l’étalonnage des manomètres, des transmetteurs et des pressostats à la fois sur le terrain et en laboratoire.

Les ADT 761A succèdent aux ADT 761, en améliorant, la flexibilité des capteurs internes, la capacité de génération en pression, et l’interface homme machine, par des fonctions de communications modernes (ethernet, wifi, USB ) et par l’ajout d’un écran couleur tactile

ADT 761A Calibrateur de pression pneumatique automatique - Main - AOIP

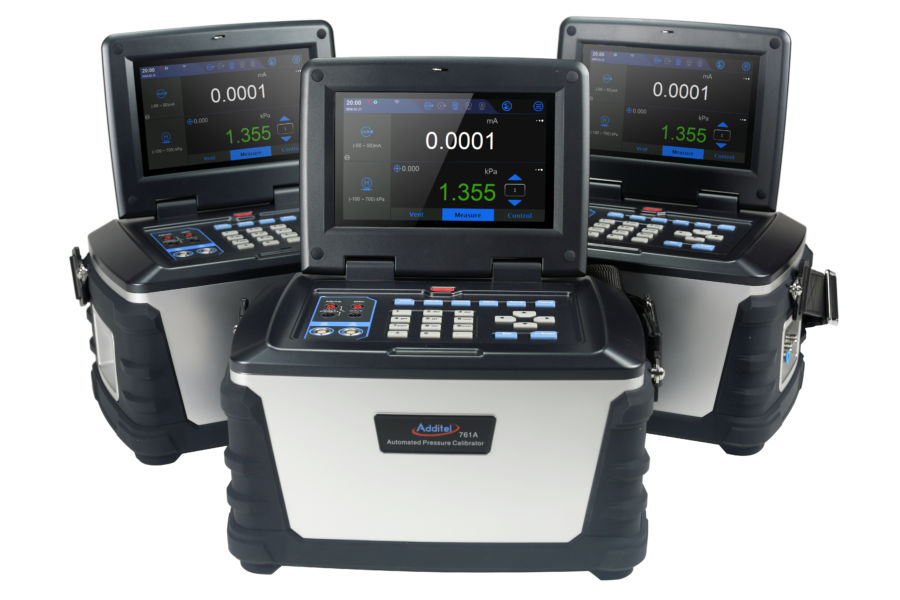

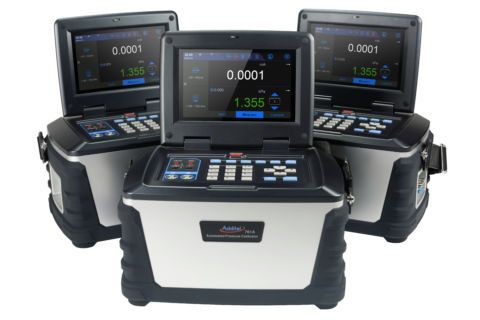

Nouvel ADT 761A
  • Calibrateur totalement automatique avec pompe électrique intégrée jusqu’à 100 bars
  • Précision 0,02% ou 0.01% PE
  • Module de pression double (basse et haute pression)
  • Portable (8 kg)
  • WIFI, ETHERNET, BLUETOOTH et USB
  • DATALOGGING
  • Certificat d’étalonnage ISO 17025 avec données inclus en standard
Poser une question
Etre rappelé par un conseiller

En intégrant une pompe électronique interne de haute performance et un contrôleur de pression de précision, les calibrateurs de pression automatisés portables de la série ADT 761 offrent une solution clé en main pour l'étalonnage des manomètres, des transmetteurs et des pressostats à la fois sur le terrain et en laboratoire.

Ces nouveaux ADT 761 A sont une évolution significative des ADT 761

Dans un boîtier portable, ces calibrateurs compacts peuvent générer automatiquement à partir de 90% de vide jusqu’à 100 bar de pression avec une stabilité de 0,003% et une précision de 0,02%.(0.01% en option)

Pour augmenter leurs capacités de mesures, les modules de pression externes sont disponibles en option (série ADT 160A), les ADT 761A peuvent mesurer des pressions allant jusqu'à 2400 bars

En plus de la génération, du contrôle et de la mesure de la pression, les ADT761A disposent également d'une capacité de communication HART, d’une alimentation de boucle 24 V et  mesurent le courant ou la tension produite par les capteurs de pression. Les ADT 761A apportent donc une solution totalement automatisée pour l’étalonnage de vos capteurs et transmetteurs de pression sur site.

Fonctions et points clés :

  • Gamme de pression

Pression générée par pompe interne et contrôlée automatiquement depuis 90% du vide jusqu’à 100 bars selon le modèle

Pression mesurée jusqu’à 4200 Bar à l’aide de module de pression numériques externes ADT 160 A.

  • Précision

0.02% ou 0.01% PE: Mesures compensées en température

  • Contrôle de la stabilité

0.005%PE  (0,003% sur le modèle haute précision)

  • Automatisation des tests

Procédure d’étalonnage automatique

Préparation des taches d’étalonnage par clavier

Contrôle automatique des pas d’étalonnage

  • Facile à utiliser

Interface utilisateur sur base d’icone et de menus guidés ; écran tactile couleur et clavier numérique

  • Mesurer et simuler des signaux électriques

Mesure mA ou V avec précision de  0.01% de la lecture + 0.005% de la pleine échelle

Emission en courant de  0 à 25mA

Alimentation de la boucle du transmetteur sous 24 VDC

Test automatique de pressostats mécaniques, PNP et NPN

  • Protection jusqu’à 30V
  • Affichage

Afficheur couleur tactile7”LCD (800X480)

  • IP Rating : IP31



  • Enregistrement des tests et des mesures

6 GB de mémoire : jusqu’à 1 000 000 de lectures

Capacité de gestion des tâches

Mémoire interne de stockage jusqu’à 1 000 taches

Téléchargement des tâches et des résultats vers un pc

  • Communication Hart ; profibus

Supporte instruments HART et Profibus

  • Batteries Rechargeables

Temps d’utilisation en batteries: ~8 heures

  • Test de fuite

Maintien de la pression pour mesurer la perte en fuite

  • Protection du circuit pression

Design spécial du circuit interne permettant d’éviter tout blocage/fuite du circuit par poussière ou résidus.

  • Portable : Seulement 8kg

. Le ADT 761 est un produit Logo fabricant ADDITEL.



Découvrez les nouveaux modèles:

ADT 761A-LLP:

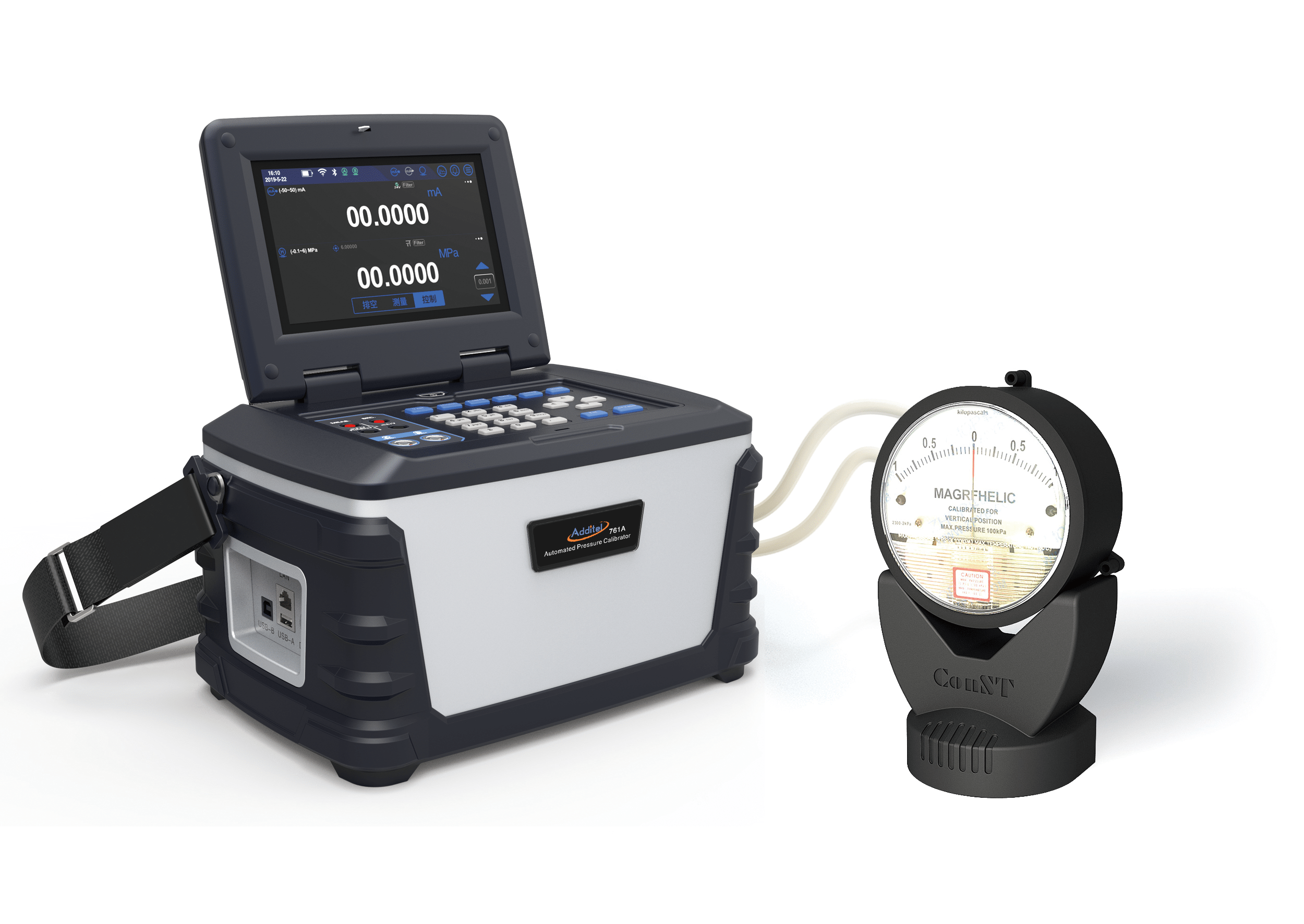

L’Additel 761A -LLP est conçu pour l’étalonnage à basse pression et est livré avec un module gamme haute ± 30 inH2O (± 75 mbar) et un module gamme basse de votre choix allant de ± 20 inH2O à ± 0,25 inH2O (± 50 à ± 0,62 mbar). Ce modèle a une précision de 0,05% FS avec une stabilité de contrôle supérieure à 0,005% FS. Toutes les mesures peuvent être effectuées en pressions différentielles ou relatives

 ADT 761A-D

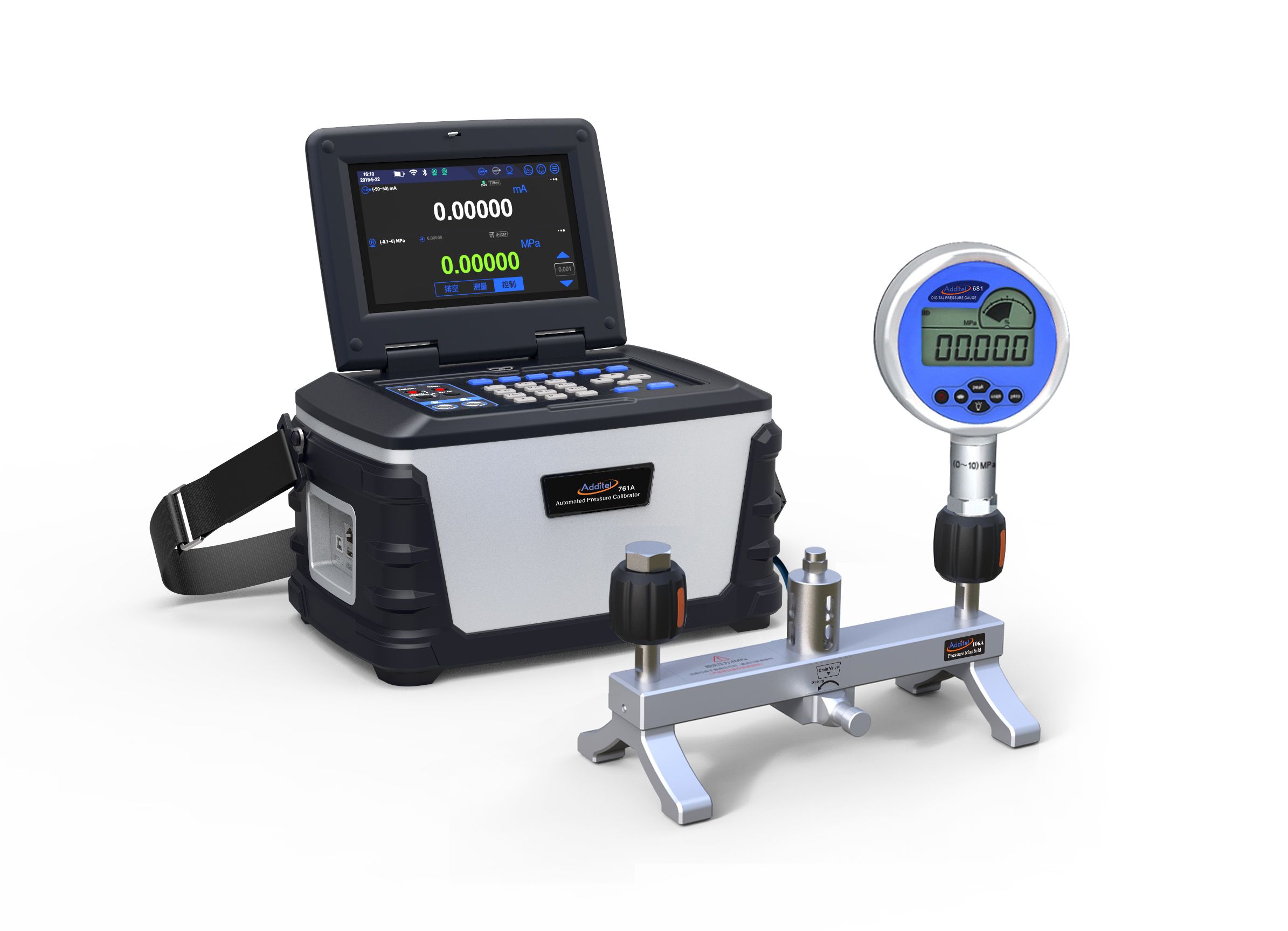

L'Additel 761A-D fournit également des mesures de pression différentielle et relatives qui couvrent la plage de -13,5 à 35 psi (-0,95 à 2,5 bar). Cet appareil est livré avec un module CP35 (-13,5 à 35 psi) et un module de gamme basse de votre choix allant jusqu'à ± 10 inH2O (25 mbar). Chaque ADT761A-D peut être préconfiguré avec les modules qui répondent à vos besoins pour vous donner a meilleure précision aux pressions  spécifiques à vos étalonnages.

ADT 761A-500

L'Additel 761A-500 générera et contrôlera des pressions allant du vide jusqu'à 35 bar .relatif (500 psig). Un baromètre intégré permet de réaliser des pressions relatives et absolues. Chaque unité est livrée avec un module CP500 (-13 à 500 psig) pour la gamme haute et la gamme basse peut être préconfigurée en fonction de la variété de modules disponibles jusqu'à 0,7 bar.g (10 psig) au plus faible.

ADT 761-1K

L'Additel 761A-1K générera et contrôlera des pressions de vide atteignant 1 000 psig (70 bar.g). Cette unité peut généralement atteindre 70 Bar en moins de 120 secondes. Comme pour l'ADT761A-500, un baromètre intégré permet de réaliser des pressions manométriques et absolues. Chaque unité est livrée avec un module CP1K (-13 à 1 000 psig) pour la gamme haute et la gamme basse peut être préconfigurée en fonction de la variété de modules disponibles jusqu'à 30 psig (2 bar.g).

ADT 761-1.5K

L'Additel 761A-1.5K générera et contrôlera des pressions de vide atteignant 1 500 psig (100 bar.g).  Comme pour l'ADT761A-500 et le ADT761A-1K, un baromètre intégré permet de réaliser des pressions manométriques et absolues. Chaque unité est livrée avec un module CP1.5K (-13 à 1 500 psig) pour la gamme haute et la gamme basse peut être préconfigurée en fonction de la variété de modules disponibles jusqu'à 30 psig (2 bar.g).

ADT761A-BP

L'Additel 761A-BP est conçu pour l'étalonnage des capteurs barométriques. Avec une plage de 100 à 1200 hPa et une précision de 0,01% FS, cet appareil est idéal pour l’étalonnage sur banc ou sur le terrain

Spécifications selon Modèles et Gammes de pression

Spécifications de pression

Spécification 761A-LLP 761A-D 761A-500 761A-1K 761A-1.5K 761A-BP
Plage de pression maximale 30 inH2O (75 mbar) 35 psi (2,5 bars) 500 psig (35 bar.g) 1 000 psig (70 bar.g) 1 500 psig (100 bar.g) Capteur 1 200 hPa
Plage de pression minimale -30 inH2O (-75 mbar) -13,5 psi (-0,95 bar) -13 psi (-0,9 bar) -13 psi (-0,9 bar) -13 psi (-0,9 bar) Capteur 100 hPa
Précision(1) 0,05 % PE 0,02 % PE 0,02 % PE 0,02 % PE 0,02 % PE 0,01 % PE
Stabilité 0,005 % PE ou 0,05 Pa 0,005 % PE 0,005 % PE 0,005 % PE 0,005 % PE 0,02 hPa
Type de pression Différentiel, Relatif Différentiel, Relatif Relatif, absolu Relatif, absolu Relatif, absolu Absolu
Indication de dépassement de plage 1.2
Résolution 6 chiffres
Unités de mesure Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, inH2O@20°C, inH2O@68°F, kg/m2, mtorr, torr, lb/pi2, eau, personnalisé
Précision barométrique N / A N / A 60 Pa 60 Pa 60 Pa N / A
[1] Précision sur un an (dont stabilité sur 1 an). La spécification FS s'applique à l'étendue de la gamme de modules.
[2] Spécification basée sur des mesures de Relatif. Une incertitude supplémentaire de 55 pa devra être incluse lors de la mesure en mode absolu. Applicable uniquement pour une utilisation avec l'ADT761A-500 .l'ADT761A-1K ET L’ADT61A-1.5K
* Les calibrateurs Additel 761A prennent en charge les modules de pression numériques intelligents 161A qui sont disponibles pour la pression relative, le vide et la pression absolue de -15 psi à 60 000 psi (-1 bar à 4200 bar). Pour les spécifications détaillées, consultez la fiche technique du module de pression ADT 161A.
inH2O mbar Media Précision (%FS) Surpression transitoire ADT 761A-LLP ADT 761A-D ADT761A-500 ADT 761A-1K ADT 761A-1.5K
ADT155-20-DP025 ±0.25 ±0.62 G 0.2 (2) 100x •
ADT155-10-DP050 ±0.5 ±1.25 G 0.1(3) 100x •
ADT155-05-DP1 ±1 ±2.5 G 0.05(4) 100x •
ADT155-05-DP2 ±2 ±5 G 0.05(4) 100x •
ADT155-05-DP5 ±5 ±10 G 0.05(4) 50x •
ADT155-05-DP10 ±10 ±25 G 0.05(4) 20x • •
ADT155-05-DP20 ±20 ±50 G 0.05 20x • •
ADT155-05-DP30 ±30 ±75 G 0.05 20x • •
ADT155-05-DP50 ±50 ±160 G 0.05 3x •
ADT155-02-DP100
ADT155-02-DP150 ±150 ±350 G 0.02 3x •
ADT155-02-DP300 ±300 ±700 G 0.02 3x •
ADT155-02-DP400 De -380 à 400 De -950 à 1K G 0.02 3x •
ADT155-02-DP800 De -380 à 800 De -950 à 2K G 0.02 3x •
ADT15502--DP1K De -380 à 1K De -950 à 2.5K G 0.02 3x •

Mesures pressions relatives/absolues

Pression relative Psig Bar.g Media Précision (%FS) Surpression transitoire ADT 761A-LLP ADT 761A-D ADT761A-500 ADT 761A-1K
ADT155-01/02-CP10 ±10 ±0.7 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP15 De -13.5 à 15 De -0.95 à 1 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP30 De -13.5 à 30 De -0.95 à 2 G 0.01/0.02(5) 3x • • •
ADT155-01/02-CP35 De -13.5 à 35 De -0.95 à 2.5 G 0.01/0.02(5) 3x • • •
ADT155-01/02-CP50 De -13 à 50 De -0.90 à 3.5 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP100 De -13 à 100 De -0.90 à 7 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP150 De -13 à 150 De -0.90 à 10 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP200 De -13 à 200 De -0.90 à 14 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP300 De -13 à 300 De -0.90 à 20 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP500 De -13 à 500 De -0.90 à 35 G 0.01/0.02(5) 3x • •
ADT155-01/02-CP600 De -13 à 600 De -0.90 à 40 G 0.01/0.02(5) 3x •
ADT155-01/02-CP1K De -13 à 1K De -0.90 à 70 G 0.01/0.02(5) 3x •

Précision en mesure et émission des signaux électriques

Modèle Gamme Résolution Précision Note
Spécification
Mesure mA Gammes sélectionnables

±25 or ±50 mA

 0.0001 mA 0.008%L+0.004%FS Impédance <10Ω
Mesure V ±300 mV 0.1 μV 0.008%L +0.002%FS Impédance >1GΩ
Gammes sélectionnables

±5, ±12 or ±30 V

 0.0001 V 0.008%L+0.002%FS Impédance >1MΩ
Source mA 0 à 2.5 mA

2.5 à 25 mA

 0.1 μA 0-2.5 mA: 0.008%L+0.2 µA

0-25 mA: 0.008%L+1 µA

 20 mA @ 1KΩ
Power Source 16 à 30 V 1 V ±0.1% L 70 mA (Charge Max)
Source V 0 à 16V 250µV 1 V 70 mA (Charge Max)
Pressostat Mechanical Switch, Live

Mechanical Switch, NPN Switch,

PNP Switch

 N/A N/A Temps de réponse<10 ms.

Gamme de tension 3-30 V
Compensation Température 5°C à 35°C
Coefficient Température En dehors de la gamme 5°C à 35°C: <±0.0005%L+0.0001%FS/°C
Protection Up to 30 V on any two sockets

Contrôle de la stabilité

<0,005% PE

Spécification Description
Interface utilisateur Ecran tactile couleur et / ou clavier
Voies de mesure/génération 4 voies: E/S électrique, E/S pression haute et basse

Modules de pression externes : jusqu’à 2 modules connectés ,
Protection IP IP31

Batterie Rechargeable Li-Ion, 16 heures d’autonomie, recharge en moins de 5 heures

Alimentation Batterie Rechargeable Li-Ion, chargeur externe 110/220
V power adapter 27 V

Affichage Écran tactile couleurs TFT 7 ”800 x 480

Communications USB, LAN, Bluetooth, Wi-Fi

Masse 7.95 KG

Dimensions 299 x 193 x 192 mm

Certification Livre avec certificat selon ISO17025 avec données traçables NIST

Stockage données 6 GB

Enregistrement données Jusqu’à  1,000,000 valeurs (donnée et horodatage)

Tache documentée Jusque  1000 taches stockées avec données

Fonctions automatisées Test Switch (pressostat, incrémentation et test de fuite

Langues anglais, allemand, français, italien, espagnol,
  Portugais, Chinois, Japonais et Russe

Durée de vie pompe >100,000 cycles

  Température utilisation:  0°C à 50°C)

Spécifications Environnementales Température Compensée: entre 0°C et 50°C

Température Stockage: -20°C à 60°C


  Humidité: <90%, sans condensation

Vibration et chocs Vibration: 4g (20 to 2,000 Hz)
Chocs: 8g, Drop test 1 mètre


Certification CE

Compatibilité software ACal, Additel Land et Additel Link pour acces via telephone/tablette

Garantie 1 an



MODELES:

ADT 761 A LLP :étalonnage à basse pression± 75 mbar

ADT 761 A D: pression  différentielle et relative -0,95 à 2,5 bar

ADT 761A-500: génère et contrôle des pressions allant du vide jusqu'à 35 bar rel.

ADT 761A-1K: génère et contrôle des pressions allant du vide jusqu'à 70 bar rel.

ADT761A-1.5K: génère et contrôle des pressions allant du vide jusqu'à 100 bar rel.

ADT 761 A BP: étalonnage à la pression barométrique

Livré en standard:

1220211365, 1710400011( seulement pour ADT761A-LLP & ADT761A-D) 2 sets
Manifold ADT106-X (Excl ADT761A-LLP) 1 pc
9818

110V/220V adaptateur secteur

 1 pc
9723 batterie rechargeable Li-ion 1 pc
9240DP gauge holder, rubber(seulement pour  ADT761A-LLP) 1 pc
Câble de connexion 9060 (vers module ADT 160) 1 pc
9022

Cables de test

 2 set
9907

Valise pour 761A



 1 pc
ADT100-761 HOSE 1pc

2 pc pour ADT761A-LLP et ADT761A-D
Cable USB 1 pc
Tube Silicone

(Only for ADT761A-LLP)

 2 pcs

(1 Meter each)
 ADT111-1.5-x

(uniquement livrée avec la version 100 bar)

 Manifold avec filtre special 100 bar



Accessoires optionnels

ADT160A Voir  ADT160A


9060 Câble de connexion module ADT 160 externe
9530 Additel/ACal Automated

Calibration Software



ADT100-761Hose Pour ADT761, 1,5m env
ADT106-X Manifold
ADT100-761-X Flexible de test avec connectique + piège a eau



Product Description Release Type
Additel Land

Telechargez les data enregistrées dans vos calibrateurs et manomètres enregistreurs

 zip
Additel Land live update

téléchargement des enregistrements sur les produits Additel

 zip
Catalogue ADDITEL (En anglais)

2020-2022 faible resolution

 pdf
Catalogue additel PRESSION TEMPERATURE SIGNAUX ELECTRIQUES

2020 2022 haute resolution

Catalogue additel PRESSION TEMPERATURE SIGNAUX ELECTRIQUES - 76dd4408 1851 4b65 a5a5 b95c198e84c6 - AOIP
 2020-2022 HAUTE RESOLUTION COMPLET (EN ANGLAIS) pdf
documentation commerciale ADT 761A 10/19 pdf
Présentation ADT 761A pdf
