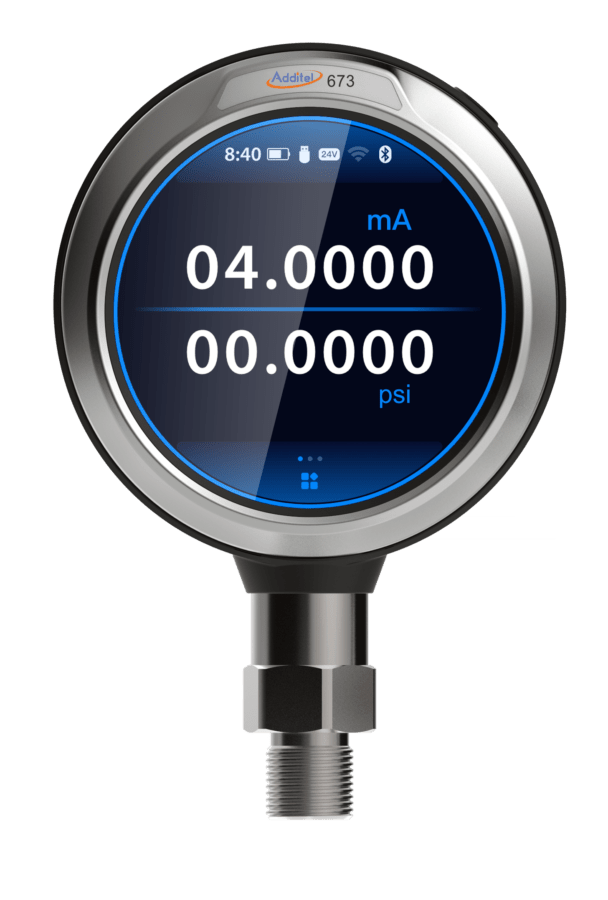

ADT673 Calibrateur de pression Additel

picto fleche Calibrateur de pression ADT 673

• Plages de pression jusqu’à 60 000 psi (4 200 bar)
• Précision de 0,02%, 0,05% FS ou 0,1% RD
• Écran tactile couleur
• Chaque modèle mesure la jauge ou la pression absolue
• Baromètre intégré
• Interface intuitive semblable à un smartphone
• Communication Bluetooth et USB
• Wi-Fi (en option)
• Mesurez mA ou V, et avec une alimentation en boucle de 24 V
• Interface de communication HART complète (en option)
• Enregistrement de données
• Communique avec l’application mobile Link d’Additel

Poser une question
Etre rappelé par un conseiller

Les calibrateurs de pression ADT 673 d'Additel redéfiniront la façon dont vous souhaitez mesurer et etalonner les manometres et autres transmetteurs et capteurs de pression!
Avec une connectivité à distance sans fil, une technologie de microprocesseur, des capteurs de pression de haute technologie en silicium  et ,en option, une capacité de stockage intégrée, ces calibrateurs attrayants et entièrement compensés en température offriront les performances, la durabilité et la fiabilité que vous attendez des produits Additel .

Une toute nouvelle structure de menu et interface de contrôle modernes apporte une expérience nouvelle et rafraîchissante au travail d'étalonnage de la pression. Cette toute nouvelle façon de s'interfacer avec nos calibrateurs de pression fait de l'ADT673 un réel plaisir d'utilisation.

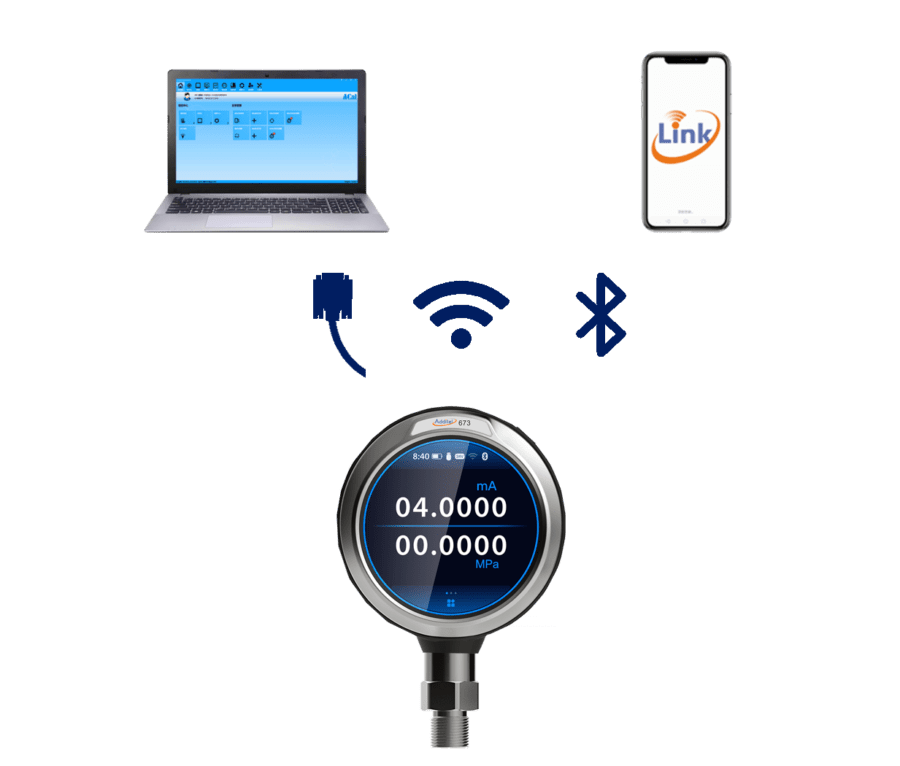

L'application Additel Link permet aux utilisateurs de surveiller à distance ces calibrateurs à partir d'une tablette ou téléphone portable. A l'aide  d'options à choisir, vous pouvez configurer ces calibrateurs de pression pour répondre précisément à vos besoins spécifiques d'étalonnage et de mesure de pression.

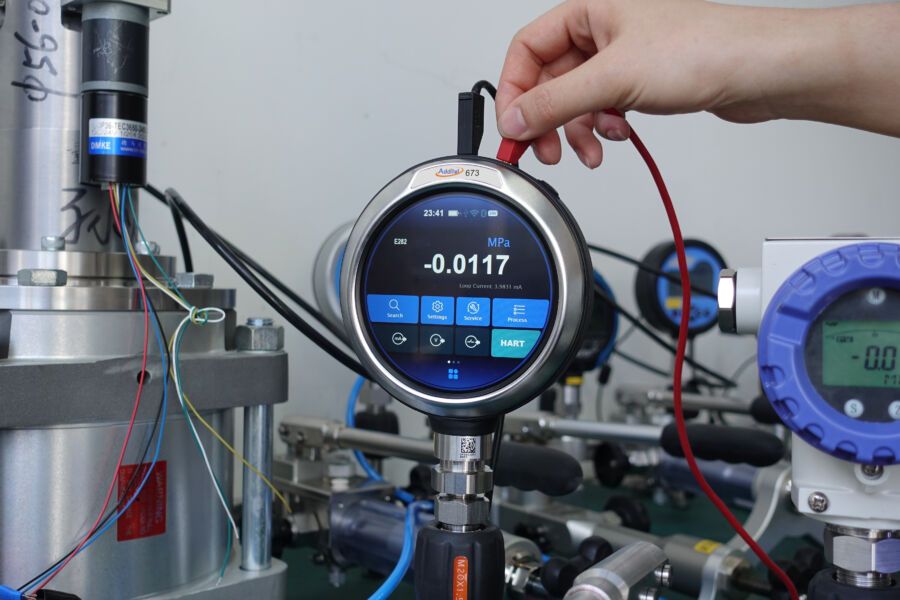

Avec un indice de protection IP67, vous constaterez que ces étonnants calibrateurs de pression peuvent être utilisés sur le terrain ou en laboratoire pour répondre aux besoins d'étalonnage de pression les plus exigeants.

Une expérience utilisateur moderne:

Additel a multiplié les efforts pour offrir à ses clients la meilleure expérience possible lors de l'utilisation de ce nouveau calibrateur révolutionnaire. L'écran tactile couleur de 3,4 pouces est livré avec un écran de protection en verre trempé remplaçable et constitue une mise à jour innovant de l'interface traditionnelle face aux  bouton-poussoir . Avec une structure de menu facile à naviguer et une réponse rapide de l'écran tactile, vous trouverez ces calibrateurs ADT673 simples mais puissants à utiliser. L'écran facile à lire n'est pas seulement amusant à utiliser, mais il est conçu pour répondre aux exigences d'un technicien occupé sur le terrain ou en laboratoire.

Interface de communication HART:

Avec une prise en charge complète des protocoles de communication HART, les calibrateurs de pression numériques avancés ADT673 fournissent une solution d'étalonnage de pression pour les transmetteurs sur une large plage de pression. L'ADT673 est un appareil très portable et peut mesurer la pression avec précision avec un capteur de pression intégré, ainsi que lire le courant ou mV produit par un transducteur. Il peut même fournir une tension d'excitation (alimentation en boucle) à des capteurs d'alimentation ou des émetteurs pendant l'étalonnage.

Caractéristiques

Précision ADT673-02: 0,02% de la pleine échelle
ADT673-05: 0,05% de la pleine échelle
ADT673-RD: de 0% à 20% de la plage: 0,02% de la plage complète,
entre 20% à 110% de la plage: 0,1% de la lecture,
vide: 0,25% de la plage complète [1] [2]
Précision barométrique (baromètre intégré) 50 Pa
Types de pression Pression relative, pression composée, pression absolue, pression différentielle
Affichage Écran tactile couleur (capacitif)
Protecteur d'écran: film en verre trempé (remplaçable)
Taux d'affichage: 3 lectures par seconde (réglage par défaut). Réglable de 10 lectures par seconde à 1 lecture toutes les 20 secondes
Résolution: 4,5 ou 6 chiffres (sélectionnable par l'utilisateur)
Unités de pression Pa, kPa, MPa, psi, bar, mbar, kgf / cm2, inH2O @ 4 ° C mmH2O @ 4 ° C, inHg @ 0 ° C, mmHg @ 0 ° C et 5 unités personnalisables
Environnement Température compensée: 14 ° F à 122 ° F (-10 ° C à 50 ° C)
Température de fonctionnement: 14 ° F à 122 ° F (-10 ° C à 50 ° C)
Température de stockage: -4 ° F à 158 ° F (-20 ° C à 70 ° C)
Humidité: 0-95%, sans condensation
Port de pression ≤15 000 psi: 1 / 4NPT mâle, 1 / 2NPT mâle, 1 / 4BSP mâle, 1 / 2BSP mâle, M20 × 1,5 mâle
> 15 000 psi: 1 / 4HP femelle ou 1 / 4HP mâle, * 1 / 4HP femelle: Autoclave F-250-C, 9/16 "- 18 UNF-2B, * 1 / 4HP mâle: Autoclave M-250-C, 9/16 "- 18 UNF-2A
Pression différentielle: raccord cannelé
Autres connexions disponibles sur demande
Avertissement de surpression 1.2 x la pression maxi de la gamme
Alimentation Batterie: batterie Li-ion rechargeable
Durée de vie de la batterie Li: 16 heures en moyenne
Temps de recharge: 4 heures typique
Alimentation externe: adaptateur secteur 110V / 220V (5 VDC)
Materiaux  Matériau du boîtier: 304 SS
Parties en contact avec le fluide: 316 SS [3]
Dimensions: largeur  118 mm X profondeur  42 mm 17 X hauteur 5 mm
Poids: 0,715 kg
Niveau de protection: IP67
Précision de mesure électrique (23 ± 15 ° C) Tension DC: ± 30,0000 V, ± (0,01% RD + 1,5 mV)
Courant DC ± 30,0000 mA, ± (0,01% RD + 1,5 μA)
24 V CC: 24 V ± 1%, MAX: 30 mA

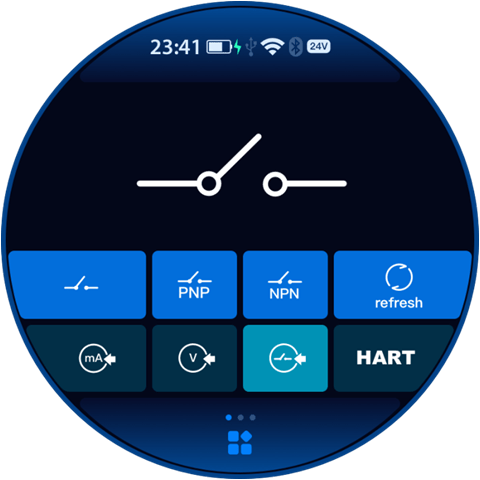

pressostats[4]: ​​état OUVERT / FERMÉ, prise en charge des pressostats mécaniques et des numériques NPN / PNP
Enregistrement de données Stockage de données: 8 Go (100M+ enregistrements)
Mode: manuel et automatique
Intervalle d'enregistrement: sélectionnable par l'utilisateur
Conformité Niveau de protection: IP67
Vibration: 5 g (10-500 Hz)
Résistance aux chocs: 8 g / 11 ms
CE
Communication USB Type-C et Bluetooth inclus, RS232 ou Wi-Fi (en option)
garantie 1 année
[1] FS = -14,5 psi
[2] ADT673-RD-CPX applicable
[3] Les types de matériaux des pièces en contact avec le fluide peuvent varier en fonction de la plage de pression. Veuillez consulter le manuel ou contacter Additel pour plus d'informations.
[4] Tension de déclenchement 2,7 V

Gamme de pression relative

 / N Gamme de pression Médias [2] Précision Max SurPression
(psi) (bar) % FS % RD
V15 -15 -1 G 0,02 (0,05) N / A 3 ×
GP2 2 0,16 G, L 0,05 N / A 3 ×
GP5 5 0,35 G, L 0,05 N / A 3 ×
GP10 dix 0,7 G, L [3] 0,02 (0,05) 0,1 3 ×
GP15 15 1 G, L [3] 0,02 (0,05) 0,1 3 ×
GP30 30 2 G, L [3] 0,02 (0,05) 0,1 3 ×
GP50 50 3,5 G, L 0,02 (0,05) 0,1 3 ×
GP100 100 7 G, L 0,02 (0,05) 0,1 3 ×
GP150 150 dix G, L 0,02 (0,05) 0,1 3 ×
GP300 300 20 G, L 0,02 (0,05) 0,1 3 ×
GP500 500 35 G, L 0,02 (0,05) 0,1 3 ×
GP600 600 40 G, L 0,02 (0,05) 0,1 3 ×
GP1K 1000 70 G, L 0,02 (0,05) 0,1 3 ×
GP1.5K 1500 100 G, L 0,02 (0,05) 0,1 3 ×
GP2K 2000 140 G, L 0,02 (0,05) 0,1 3 ×
GP3K 3000 200 G, L 0,02 (0,05) 0,1 3 ×
GP5K 5000 350 G, L 0,02 (0,05) 0,1 3 ×
GP10K 10 000 700 G, L 0,02 (0,05) 0,1 1,5 ×
GP15K 15 000 1000 G, L 0,05 (0,1) 0,1 1,5 ×
GP20K 20000 1400 G, L 0,05 (0,1) N / A 1,5 ×
GP25K 25 000 1600 G, L 0,05 (0,1) N / A 1,5 ×
GP30K 30000 2000 G, L 0,05 (0,1) N / A 1,5 ×
GP36K 36 000 2500 G, L 0,05 (0,1) N / A 1,5 ×
GP40K 40000 2800 G, L 0,05 (0,1) N / A 1,35 ×
GP50K 50000 3500 G, L 0,1 (0,2) N / A 1,2 ×
GP60K 60000 4200 G, L 0,1 (0,2) N / A 1,1 ×
[1] Pression manométrique scellée pour plus de 1 000 psi
[2] G = gaz, L = liquide
[3] 0,02% FS pour les fluides gazeux uniquement

Gamme de pression composée

P/N Gamme de pression Médias Précision Max Surpression
(psi) (bar) % FS [1] % RD
CP2 ± 2 ± 0,16 g 0,05 N / A 3 ×
CP5 ± 5 ± 0,35 g 0,02 (0,05) 0,1 3 ×
CP10 ± 10 ± 0,7 g 0,02 (0,05) 0,1 3 ×
CP15 ± 15 ± 1 g 0,02 (0,05) 0,1 3 ×
CP30 -15 à 30 -1 à 2 g 0,02 (0,05) 0,1 3 ×
CP100 -15 à 100 -1 à 7 G, L 0,02 (0,05) 0,1 3 ×
CP150 -15 à 150 -1 à 10 G, L 0,02 (0,05) 0,1 3 ×
CP300 -15 à 300 -1 à 20 G, L 0,02 (0,05) 0,1 3 ×
CP500 -15 à 500 -1 à 35 G, L 0,02 (0,05) 0,1 3 ×
CP600 -15 à 600 -1 à 40 G, L 0,02 (0,05) 0,1 3 ×
CP1K -15 à 1000 -1 à 70 G, L 0,02 (0,05) 0,1 3 ×
[1] La spécification FS s'applique à l'étendue de la plage

la specification en %RD: 0% à 20% de la gamme: 0.02% de la gamme, de 20% à110% de la plage: 0.1% de la lecture, Vide: 0.25% ode la plage[1][2]

Gamme de pression absolue

N Gamme de pression Médias Précision (% FS) Max Surpression
(psi) (bar)
AP5 5 0,35 G, L 0,1 3 ×
AP10 dix 0,7 G, L 0,1 3 ×
AP15 15 1 G, L 0,1 3 ×
AP30 30 2 G, L 0,1 3 ×
AP50 50 3,5 G, L 0,1 3 ×
AP100 100 7 G, L 0,05 (0,1) 3 ×
AP300 300 20 G, L 0,05 (0,1) 3 ×
AP500 500 35 G, L 0,05 (0,1) 3 ×
AP1K 1000 70 G, L 0,05 (0,1) 3 ×
AP3K 3000 200 G, L 0,05 (0,1) 3 ×
AP5K 5000 350 G, L 0,05 (0,1) 3 ×

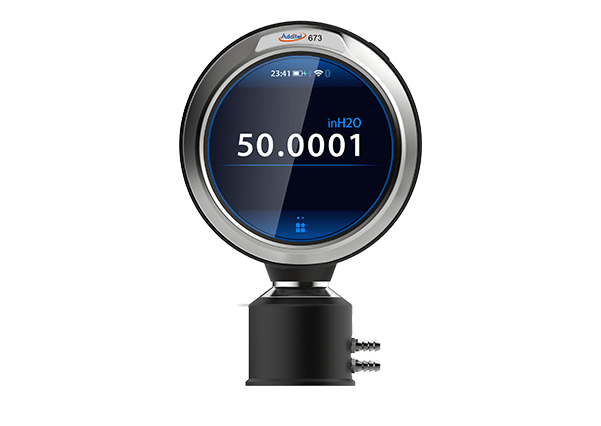

Gamme de pression différentielle

Pression différentielle
P / N Gamme Gamme Médias Précision (% FS) [1] Surpression admissible Plage de pression statique
(Pa) (mbar)
DP1 ± 250 ± 2,5 g 0,05 [2] 100 × ± 10 psi
DP2 ± 500 ± 5,0 g 0,05 [2] 100 × ± 10 psi
DP5 ± 1000 ± 10 g 0,05 [2] 50 × ± 10 psi
DP10 ± 2500 ± 25 g 0,05 [2] 20 × ± 10 psi
DP20 ± 5000 ± 50 g 0,05 20 × ± 10 psi
DP30 ± 7500 ± 75 g 0,05 20 × ± 10 psi
DP50 ± 12500 ± 125 g 0,05 3 × ± 10 psi
DP100 ± 25000 ± 250 g 0,02 3 × ± 15 psi
DP150 ± 35000 ± 350 g 0,02 3 × 50 psi
DP300 ± 70000 ± 700 g 0,02 3 × 50 psi
[1] La spécification FS s'applique à l'étendue de la plage. La précision comprend une stabilité d'un an.
[2] Précision de 0,05% FS (y compris stabilité de 6 mois). La précision d'un an correspond à une précision d'étalonnage de 0,05% FS combinée à une stabilité d'un an de 0,05% FS.

Pression barométrique

P / N Gamme de pression Médias Précision Surpression
Faible Haut
BP 60 kPa 110 kPa g 40 Pa 3 ×

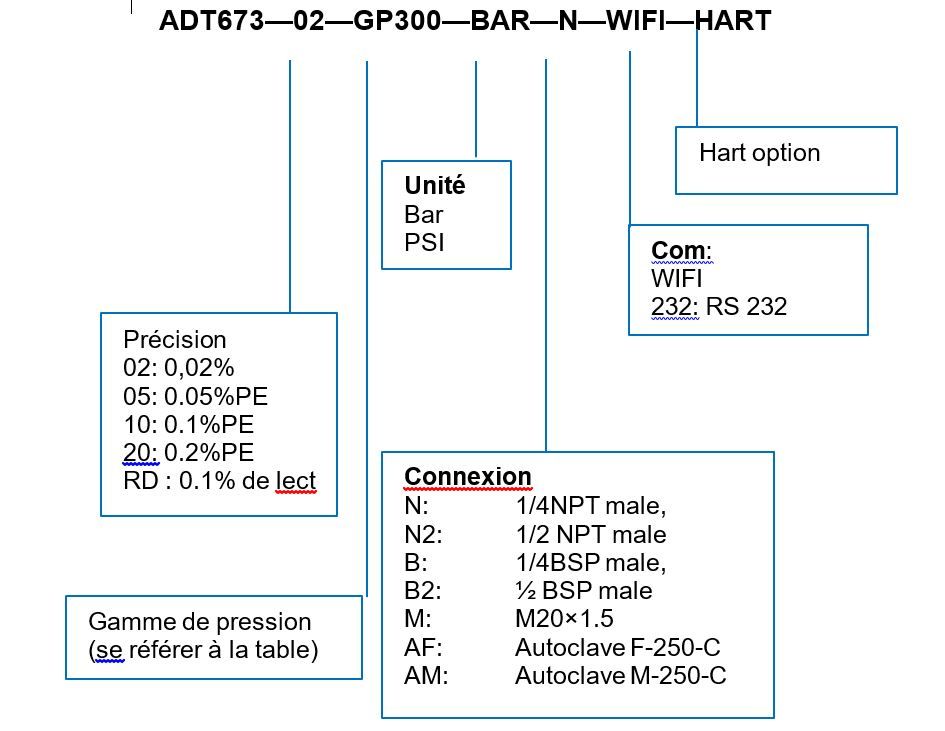

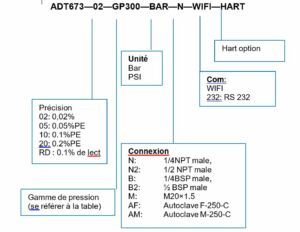

ADT673—02—GP300—BAR—N—WIFI—HART

Précision
02: 0,02%
05: 0.05%PE
10: 0.1%PE
20: 0.2%PE
RD : 0.1% de lect

Gamme de pression: voir tableau

Unite: choix entre BAR, PSI et H2O (unité reglable dans l'instrument)

Type de connexion pression

N:            1/4NPT male
N2:          1/2 NPT male
B:            1/4BSP male
B2:          ½ BSP male
M:            M20×1.5
AF:          Autoclave F-250-C
AM:         Autoclave M-250-C

Communication: option WIFI  ou RS232

HART: OPTION









livré en standard

Accessoires
Gaine protection caoutchouc
Jeu de cordons de test (1)
Batterie Lion rechargeable (1 pièce)
Câble USB (type-C)
Adaptateur secteur
Sangle de suspension
Tubes en silicone - 1 mètre chacun (2 pièces pour les modèles DP uniquement)
Manuel
Certificat d'étalonnage accrédité ISO 17025



en option

Référence Description
9903 Mallette de transport pour (1) manomètre numérique
9502 Enregistrement de données en temps réel Additel / Log II et logiciel graphique
9530-BASIQUE Logiciel d'étalonnage automatisé Additel / Acal avec gestion des actifs, version de base
9530-NET Additel / Acal Logiciel d'étalonnage automatisé avec gestion des actifs, version réseau, comprend l'installation du serveur et 1 licence utilisateur
9050-EXT Câble d'extension RS 232 (DB9 / M), 9 pieds
