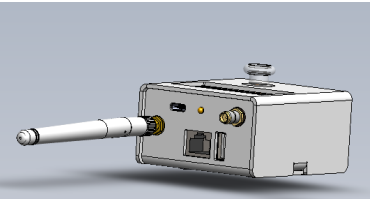

CUB22-001

picto fleche Passerelle

La passerelle CUB22 est la solution idéale pour faire communiquer l’ensemble des enregistreurs radios ou capteurs communicants disponibles sur un site avec la plate-forme web Webmonitor.

  • Transmission 868 MHz
  • Ecran : affichage des dernières mesures et alertes
  • Installation conseillée sous abri
  • Transmission possible : Ethernet ou WiFi

Certification : CE

Poser une question
Etre rappelé par un conseiller

La passerelle CUB22 de Newsteo permet de récupérer à distance, par Ethernet ou WiFi, les données d’un parc d’enregistreurs Newsteo et de les stocker sur un serveur déporté et sécurisé. Idéal pour une installation dans un bureau, un hangar, une zone de stockage. Les mesures sont transmises sur le réseau de l'entreprise, jusqu'au serveur Newsteo.

La Passerelle CUB22 dispose d'atouts tels que :

  • Mutlti réseaux : Ethernet, WiFi
  • Transmission bidirectionnelle : remontée des mesures et mises à jour à distance
  • Application Webmonitor : Affichage des mesures sur application web, envoi d'alertes temps réel, envoi de rapports PDF
  • Compatible Data Loggers Newsteo : Permet de piloter tous les capteurs communicant Newsteo



Application Passerelle Ethernet et WiFi intérieure
Mode de transmission Ethernet IPv4 – 10/100Mbps

WiFi IEEE 802.11 b/g/n
CPU cores 2
CPU architecture 32 bits
CPU fréquence 240MHz à 1.2 GHz
RAM 512Mo DDR3
Mémoire non volatile Carte SD 8Go pour le système d’exploitation

SPI 16Mbits supplémentaires pour le stockage en mémoire tampon des données des enregistreurs de données (équivalent à 128000 lignes de mesure horodatées)
Connecteurs antenne -      1 SMA pour l’antenne radio ISM

-      1 SMA pour l’antenne WiFi (ne pas dévisser)
Consommation électrique 5V 300mA en moyenne, UPS (Alimentation électrique ininterrompue) intégré

1A lors de la première mise sous tension (1 à 2 minutes)
Alimentation Adaptateur secteur inclus 2A (format USB 3.1 C pour alimentation) (entrée 5V DC)
Horloge temps réel RTC RTC intégrée



Boitier Aluminium peint
Niveau IP IP30
Température fonctionnement +10°C … +40°C (pour une autre plage de température de fonctionnement, non consulter)
Afficheur Oled blanc 128x64 pixels

55 x 27.5 mm
Bouton 5 positions (4 directions et clic) pour la navigation
Connecteurs -      Rj-45 pour Ethernet (compatible câble 10/100 Base-T)

-      USB 3.1 Format C pour l’alimentation et LED d’état de l’alimentation (vert/rouge)

-      SMA pour antenne radio

-      Antenne WiFi (ne pas dévisser)

-      USB A
Dimensions (sans antenne)
Longueur 82 mm
Largeur 71.5 mm
Hauteur 41 mm
Poids Avec accessoires : environ 400g

Sans accessoires : environ 200g
