LGJ3D-001

picto fleche enregistreur de mesure pour jauge de déformation

  • Connexion pour 1 pont de jauge complet
  • Gamme de mesure en tension : ±50 mV pour excitation de 2.7 V
  • Fréquence d’acquisition : 7 Hertz max

Certification : CE

Poser une question
Etre rappelé par un conseiller

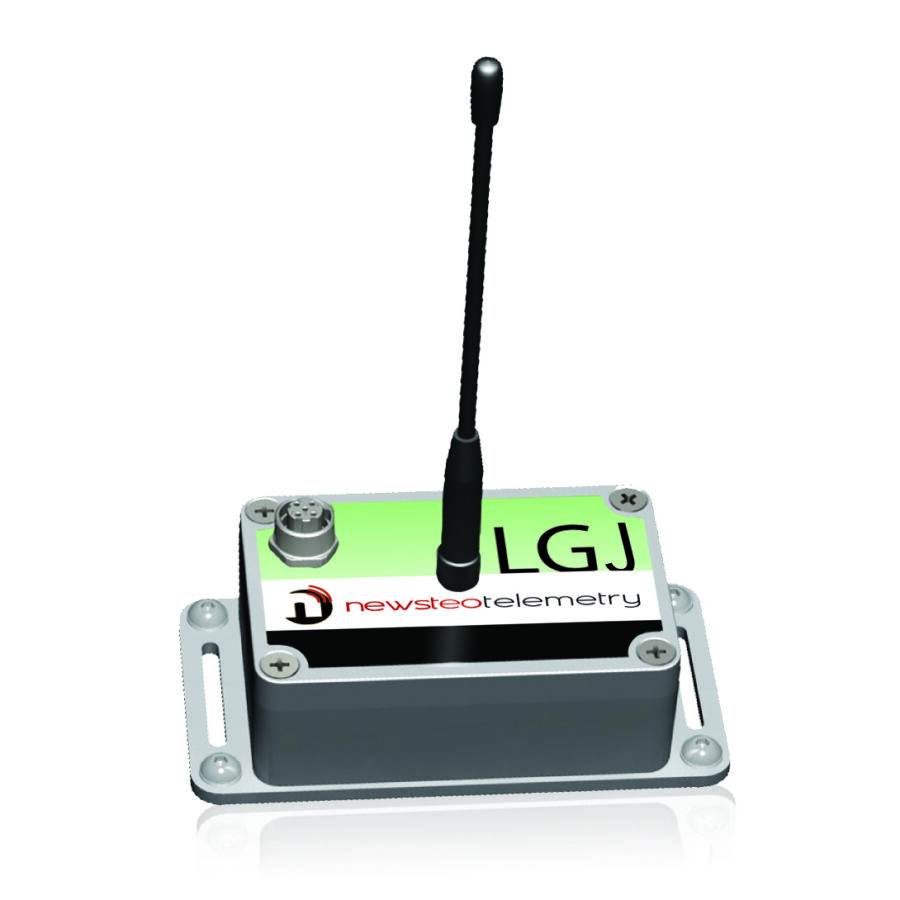

Le LGJ3D est un enregistreur de données pour jauge de déformation. Il s'utilise sur deux modes de fonctionnement :

  • Monitoring (applications de monitoring en temps réel) : les Loggers envoient en temps réel
    leur mesure au PC. Si la mesure n’est pas reçue par le PC, le Logger stocke dans sa mémoire
    embarquée la mesure et la renvoie lors du prochain créneau de communication.
  • Record / restitution (applications de monitoring a posteriori) : le Logger enregistre dans sa
    mémoire embarquée les mesures qu’il prend. L’utilisateur télécharge ensuite sur son PC quand
    il le souhaite l’ensemble des mesures stockées.

Il est équipé de :

  • Boitier IP65 (Aluminium)
  • Antenne ½ onde
  • Alimentation Pile AA (Lithium Thionyl)



Température d’utilisation du Logger -40°C à 85°C
Niveau IP du Logger et des connecteurs IP65, Le niveau de l’étanchéité du produit est valable uniquement si la sonde et l’antenne sont correctement serrés (joints écrasés)
Batterie AA Lithium Thionyle
Autonomie à 25°C Jusqu’à 3 ans

Evaluée selon une fréquence de mesure de toutes les 10 minutes, à 25°C. Valeur moyenne qui peut varier suivant les utilisations. Valeur donnée hors passage en mode alerte du produit.



Connecteur RF Connecteur SMA
Antenne Antenne ½ onde souple fournie
Portée RF en champ libre 100m à 1km (en fonction de l’antenne utilisée côté réception)
Taille mémoire 32 256 mesures
Résolution heure 1s
Dérive heure +/- 2 min/mois à 25°C
ILS pour action externe de l’utilisateur à l’aide d’un aimant ILS intégré pour diverses fonctions :

-          Réveil du produit quand il est placé en mode hibernate (veille profonde)

-          Prise d’une mesure forcée en dehors de la fréquence de mesure paramétrée (fonction rondier)



Boitier Aluminium robuste (4mm)
Fixation Platine de fixation fournie vissée sous le boitier pour fixation en 4 points ou fenêtres de passage de sangle
Couleur Gris aluminium naturel brossé

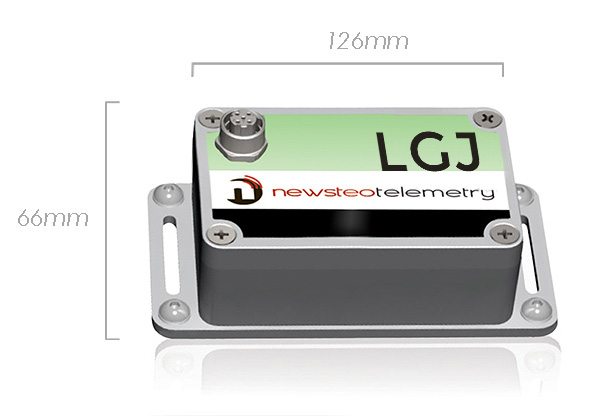

Dimensions (Hors Antenne)
Longueur 98 mm
Profondeur 64 mm
Hauteur 34 mm
Poids 280 g environ
autocollants 2 autocollants sont collés sur le boitier :

-          1 autocollant sur le dessous, indiquant la gamme de produit

-          1 autocollant sur la tranche, donnant la référence exacte du produit et son numéro de série



Sensibilité du capteur S 4 mV/V (en fonction du capteur)

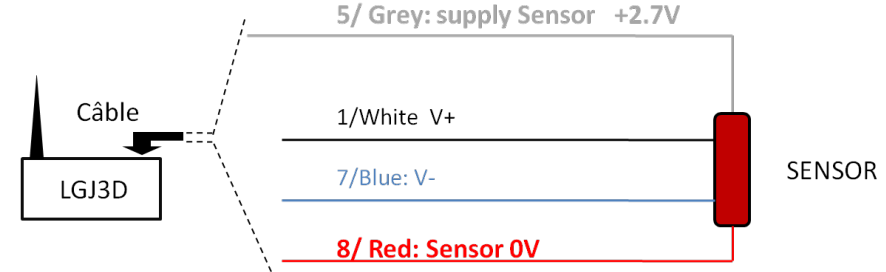

Tension d’alimentation du pont Wheatstone Vp 2.7 V (à partir de l'alimentation LGJ3D)
Plage de tension totale du capteur Vr = s * vp 10.8 mV
LGJ3D gamme électronique possible Er 51 mV (Plage d'entrée de l'ADC LGJ3D)
Résolution électronique LGJ3D R = er / (15^2) 0.00156 mV (LGJ3D ADC 15 bits)
Plage de mesure de la pression Pr 100 bars (en fonction du capteur)
Fonction de transfert T = pr / vr 9.259 bar/mV
Résolution de la mesure = t * r 0.0144 bars

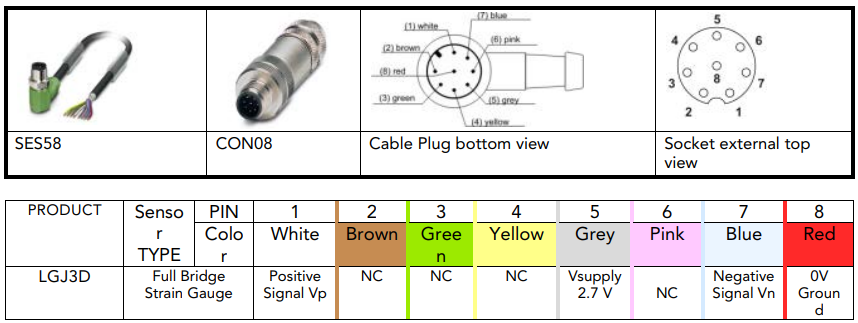

Références Type IP Caractéristiques
PFPN-SES58-001 Câble IP65 Câble de 5 mètres

Fourni avec contacteur rapide
PFPN-CON08-001 Connecteur IP65 Pour connecter directement le capteur du client au LGS
