centrale d'acquisition de données analogiques 8 à 32 voies

SA 32

picto fleche Centrale d’acquisition de données analogiques 8 voies 4 fils / 32 voies 2 fils

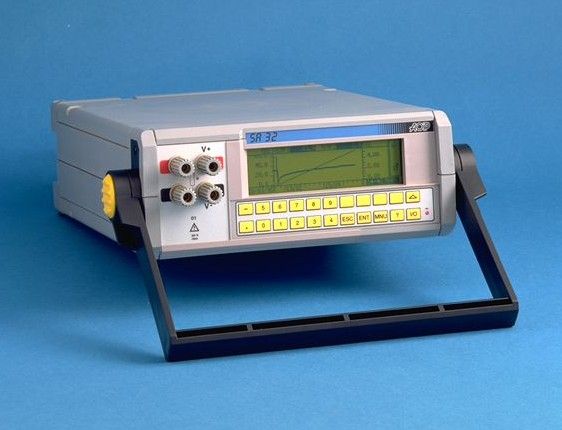

La centrale d’acquisition de données analogiques SA 32 est destinée à mesurer, traiter, surveiller et enregistrer les paramètres issus de capteurs analogiques sur 32 voies en 2 fils et 8 voies en 4 fils.

  • Tension : 0-10 V
  • Courant : 0-20 mA et 4-20 mA avec shunts à connecter en entrée
  • Thermocouples : Type K/T/J/S/B/N avec ou sans compensation de soudure froide
  • Résistance : 3000 Ω
  • Sondes résistives : Pt100 en 3 ou 4 fils
  • Contacts secs
Poser une question
Etre rappelé par un conseiller

La centrale d’acquisition de données analogiques SA 32 est destinée à mesurer, traiter, surveiller et enregistrer les paramètres issus de capteurs analogiques sur 32 voies en 2 fils et 8 voies en 4 fils.

Grâce à leur conception orientée à la fois vers la souplesse d’utilisation et la précision des mesures, ces centrales ont leur utilité dans de nombreux domaines, sur le terrain ou en laboratoire.

Une SA 32 permet la programmation de 100 adresses. Ces adresses peuvent être définies pour mesurer des voies réelles (32 voies max.) ou des voies fictives utilisées pour effectuer des calculs.

Les voies d'entrée sont scrutées par un commutateur de type CMOS.

La centrale est organisée en «tâches de travail» définissant la scrutation des voies et l’émission des résultats vers les périphériques (mémoire de masse, sortie RS 232). L’utilisateur a accès à 16 tâches, donc 16 sous-groupes de scrutation différents.

La centrale est entièrement programmable par son clavier et menu d’assistance sur l’écran d’affichage ou via l’interface RS 232 à l’aide, entre autres, du logiciel LTC 32W fourni avec la centrale.

Un afficheur de type LCD rétroéclairé, permet l’affichage simultané de 2 voies sous forme numérique ou sous forme graphique (affichage sur 150 points avec une base temps réglable de 1 s à 1 min). Il offre aussi la possibilité de rappeler  la mémoire de stockage afin de l’exploiter sous forme numérique ou graphique.

Les SA 32 mesurent, surveillent et enregistrent les signaux analogiques et numériques provenant de capteurs de grandeurs physiques ou électriques. Ces signaux peuvent être :

  • Tension : 0-10 V
  • Courant : 0-20 mA et 4-20 mA avec shunts à connecter en entrée
  • Thermocouples : Type K/T/J/S/B/N avec ou sans compensation de soudure froide
  • Résistance : 3000 Ω
  • Sondes résistives : Pt100 en 3 ou 4 fils
  • Contacts secs

Performances et spécifications techniques en température @23°C ±1°C

L'exactitude est exprimée en % de la lecture + une valeur fixe.

Sondes résistives : Mesure

Capteur Etendue de mesure Résolution
7 mesures / s		 Résolution
20 mesures / s		 Résolution
50 mesures / s		 Précision / 1 an
7 mesures / s		 Précision / 1 an
20 mesures / s		 Précision / 1 an
50 mesures / s
Pt100 -220°C à +850°C 0,01°C 0,1°C 1°C 0,025% L + 0,1°C 0,025% L + 0,15°C 0,04% L + 0,6°C

Précision donnée pour un raccordement du capteur de température en montage 4 fils.
Courant de mesure : 1 mA
Résistance de ligne admissible : 100 Ω par fil
Coefficient de température : < 0,003% /°C

Thermocouples : Mesure

Capteur Etendue de mesure Résolution
7 mesures / s		 Résolution
20 mesures / s		 Résolution
50 mesures / s		 Précision / 1 an
7 mesures / s		 Précision / 1 an
20 mesures / s
K -250 à -200°C
-200 à -100°C
-100 à +1370°C		 0,5°C
0,2°C
0,1°C		 0,5°C
0,2°C
0,1°C		 1°C
1°C		 0,01% L + 1°C
0,01% L + 0,4°C
0,01% L + 0,2°C		 0,02% L + 1,4°C
0,02% L + 0,5°C
0,02% L + 0,3°C
T -250 à -200°C
-200 à -100°C
-100 à +400°C		 0,5°C
0,2°C
0,1°C		 0,5°C
0,2°C
0,1°C		 1°C
1°C		 0,01% L + 0,8°C
0,01% L + 0,4°C
0,01% L + 0,2°C		 0,02% L + 1°C
0,02% L + 0,5°C
0,02% L + 0,3°C
J -210 à -120°C
-120 à+1100°C		 0,2°C
0,1°C		 0,2°C
0,1°C		 1°C
1°C
1°C		 0,01% L + 0,3°C
0,01% L + 0,2°C		 0,02% L + 0,4°C
0,02% L + 0,3°C
S -50 à +120°C
+120 à +1768°C		 1°C
1°C		 1°C
1°C		 1°C
1°C		 0,01% L + 1,2°C
0,01% L + 0,7°C		 0,02% L + 1,7°C
0,02% L + 1°C
B +400 à +900°C
+900 à +1820°C		 1°C
1°C		 1°C
1°C		 1°C
1°C		 0,01% L + 1,5°C
0,01% L + 0,8°C		 0,02% L + 2°C
0,02% L + 1°C
N -250 à -200°C
-200 à -120°C
-120 à +1300°C		 1°C
0,2°C
0,1°C		 1°C
0,2°C
0,1°C		 1°C
1°C
1°C		 0,01% L + 1,5°C
0,01% L + 0,6°C
0,01% L + 0,3°C		 0,02% L + 2°C
0,02% L + 0,9°C
0,02% L + 0,4°C

La précision est garantie pour une jonction de référence (JR) à 0°C.

Avec utilisation de la JR interne, ajouter une incertitude supplémentaire à 0°C de ±0,5°C en 2 fils et de ±1°C en 1 fil.
Impédance d’entrée : > 1000 MΩ
Courant d'entrée : < 5 nA (typique : 300 pA)
Résistance de ligne admissible : 100 Ω par fil
Coefficient de température : < 10% de la précision /°C

Performances et spécifications techniques en process @23°C ±1°C

Tension continue : Mesure

Calibre Résolution
7 mesures / s		 Résolution
20 mesures / s		 Résolution
50 mesures / s		 Précision / 1 an
7 mesures / s		 Précision / 1 an
20 mesures / s
60 mV 1 µV 1 µV 20 µV 0,02% L + 6 µV 0,02% L + 6 µV
600 mV 2 µV 10 µV 100 µV 0,02% L + 10 µV 0,02% L + 30 µV
6 V 20 µV 100 µV 1 mV 0,02% L + 0,1 mV 0,02% L + 0,3 mV
0-10 V 20 µV 100 µV 1 mV 0,02% L + 0,1 mV 0,02% L + 0,3 mV

Impédance d’entrée : > 1000 MΩ
Courant d'entrée : < 5 nA (typique : 300 pA)
Tension maximale admissible en mode commun : 50 V- ou ~ crête
Tension maximale admissible entre voies différentes : 50 V- ou ~ crête
Coefficient de température : < 10 ppm /°C de la précision /°C

Courant continu : Mesure

Mesure avec ou sans alimentation de boucle

Calibre Gamme Précision / 1 an
7 mesures / s		 Précision / 1 an
20 mesures / s
0-20 mA 0 mA à 20 mA 0,1% L 0,1% L
4-20 mA 4 mA à 20 mA 0,1% L 0,1% L

Avec shunt externe de 50 Ω

Résistance : Mesure

Calibre Résolution
7 mesures / s		 Résolution
20 mesures / s		 Résolution
50 mesures / s		 Précision / 1 an
7 mesures / s		 Précision / 1 an
20 mesures / s
60 Ω 1 mΩ 1 mΩ 10 mΩ 0,025% L + 6 mΩ 0,025% L + 6 mΩ
600 Ω 2 mΩ 10 mΩ 100 mΩ 0,025% L + 10 mΩ 0,025% L + 30 mΩ
3000 Ω 20 mΩ 100 mΩ 1 Ω 0,025% L + 0,1 Ω 0,025% L + 0,3 Ω

Incertitude donnée en mesure en 4 fils
Courant de mesure : 1 mA
Résistance de ligne admissible : 100 Ω par fil

Contacts secs : Mesure

Courant de mesure : 1 mA
Niveau 0 : résistance de ligne R0 ³ 100 kΩ
Niveau 1 : résistance de ligne R1 £ 1 kΩ

Sorties relais

Pouvoir de coupure sur charge ohmique : 48 V ou 1 A ou 30 Ω
Nombre de manœuvres : 5.105
Ces relais sont commandés par action sur seuil d’alarme spécifique, traitement conditionnel ou commande à partir de l’interface de communication.

Sortie analogique

Calibre Résolution Précision / 1 an
0-2,55 V 10 mV 10 mV

Résistance de charge minimale admissible : 2,5 kΩ

Fonctionnalités additionnelles

Vitesse de scrutation des voies Les SA 32 possèdent 3 fréquences de scrutation, liées à différents niveaux de précision.

Vitesse Temps d’intégration Capacité d’affichage Nombre de points de mesure
7 mesures / s 100 ms 780000 points 390000 points
20 mesures / s 20 ms 78000 points 78000 points
50 mesures / s 1 ms 7800 points 7800 points

Les voies résistance ou Pt 100 en 3 fils nécessitent 2 mesures successives. La vitesse de mesure de ces voies est donc la moitié de la cadence annoncée ci-dessus.
Voies de calcul Le logiciel embarqué permet de créer des voies de calcul et de statistiques issus de voies analogiques, soit des calculs conditionnels pour une exploitation avancée des données (traitement de données, statistiques, conditionnement).
Types de calcul : Opérateurs +, -, /, x, élévation à la puissance, fonction chronomètre (s), les opérateurs logiques, racine carrée, Log. décimal, valeur absolue et fonctions statistiques minimum, maximum, moyenne et écart-type.
Ces voies de calcul peuvent également être utilisées pour conditionner des évènements de sortie (relais, sortie analogique).
Alarmes Chaque voie peut être configurée avec 4 niveaux d’alarmes.

Spécifications générales

Dimensions L x l x h 225 x 88 x 310mm
Masse 3 kg
Alimentation 230 V ± 10 %, 50/60 Hz
115 V~ par commutation interne
12 V (11 à 28 V) 4 W
Batterie Autonomie : 4 h à 1 mois selon utilisation
Interfaces de communication RS 232, MODBUS
Mémoire Interne de 64000 valeurs

Spécifications environnementales

Domaine de référence 23°C ±1°C (HR : 45 à 75 % sans condensation)
Domaine nominal de fonctionnement 0 à 50°C (HR : 20 à 75 % sans condensation)
Conditions de stockage -15°C à +50°C
Altitude de fonctionnement 0 à 2500 m
Indice de protection IP40 selon EN60529

Sécurité

Classe Conforme à la norme européenne EN 61010-1
Catégorie III, pollution 2
Tension d'assignation par rapport à la terre 50 V
Tenue aux chocs secousses et vibrations EN 61010-1
Conformité CEM Immunité : EN 50082-1/1992
Emission rayonnée et conduite :

  • EN 55022, classe B
  • Rayonnée : CEI 801-3/1984
  • Conduite : CEI 801-4/1988.
  • Décharges électrostatiques : CEI 801-2/1991

Instrument :

SA32 C58              Centrale d’acquisition avec clavier et mémoire 64000 mesures

Livré en standard avec :

  • Notice d’utilisation
  • Câble d’alimentation secteur
  • CD avec logiciel de programmation
  • Câble RS 232

Accessoires :

ER48358-000          Bornier mesure débrochable

ER48345-004          Bornier 4 points

ER44007-024          Shunt 50 Ω pour mesure de courant de process

AN 5883                Equerre pour montage en panneau boîtier T2

AN 5884                Kit pour montage en rack boîtier T2

AN 5876                Cordon RS232 9pts mâle/25pts mâle pour imprimante

AN 6901                Sacoche de transport boîtier T2

ATC061                 Convertisseur RS 232 / USB

Logiciel et modules additionnels :

VISULOG               Logiciel de supervision temps réel 32 bits version complète – 1 licence

VISULOG-ETAL      Logiciel de supervision temps réel 32 bits version complète – 1 licence

                            + Module étalonnage

VISULOG-PHARMA Logiciel de supervision temps réel 32 bits version complète – 1 licence

                            + Module de gestion avancée des droits d’accès et conformité 21 CFR Part 11

VISULOG-ETAL-PHARMA           Logiciel de supervision temps réel 32 bits version complète – 1 licence

                            + Module étalonnage

                            + Module de gestion avancée des droits d’accès et conformité 21 CFR Part 11

VISULOG-CARTO   Module de cartographie

LTC003                  Driver pour Labview (Disponible en téléchargement sur www.aoip.fr

Licences logiciels :

LIC VISU               Licence supplémentaire VISULOG

LIC VISU ETAL       Licence supplémentaire VISULOG avec module optionnel ETAL

LIC VISU PHARMA Licence supplémentaire VISULOG avec module optionnel PHARMA

LIC VISU ETAL PHARMA           Licence supplémentaire VISULOG avec modules optionnel ETAL et PHARMA

LIC VISULOG WEB Licence pour VISULOG WEB

Certification :

QMC11                  Certificat de calibration COFRAC

Information de transport :

Dimensions sans emballage        225 x 88 x 310 mm

Poids                     3 kg
