Pegasus 1200

picto fleche

Le Pegasus 1200 est un four d’étalonnage portable à large volume pour sondes de température allant de 150°C jusqu’à 1200°C. Une cible corps noirs peut être associée au four pour l’étalonnage de thermomètres infrarouges.

  • Large volume d’étalonnage : 33,5 x 130 mm de profondeur
  • Fonctionnement à haute température : 150°C à 1200°C
  • Montée en température rapide, profil thermique optimum
  • Haute uniformité en température
Poser une question
Etre rappelé par un conseiller

Pegasus 4853

150°C à 1200°C



  • Volume d’étalonnage : 35*160mm
  • 3 voies de mesure (Modèle ADVANCED)
  • Insert pour bloc sec,
  • Rapidité de montée en température
  • Rapidité de descente en température
  • Le four Pegasus offre une solution portable et simple d’utilisation pour les étalonnages à haute température, et plus particulièrement pour les étalonnages de thermocouples.
  • Son design a été étudié pour une montée en température rapide, pratique pour une utilisation sur site, dans les industries du verre, de la production d’énergie, de l’automobile et des industries de process

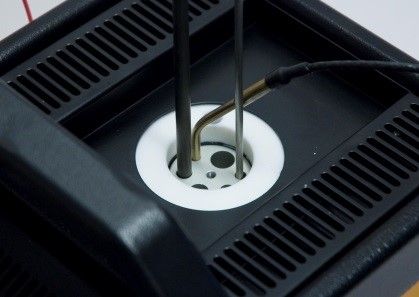

  • L’insert standard peut contenir 4 sondes.  Les sondes sont immergées à 80mm, dans l’insert et un isolateur thermique vient chapeauter l’ensemble assurant une performance optimale quant à l’isolement en température.
  • Ces nouveaux modèles Advanced combinent une large gamme de fonctions et de bénéfices, tels que un contrôleur de dernière génération à ecran couleur, délivrant une très grande stabilité sur les points de consigne, une meilleure précision de mesure et les meilleures performances, 3 voies de mesure permettant de tester sur site les sondes en comparaison à une sonde étalon et bénéficiant des cycles programmés de température.
  • L’option corps noir permet de vérifier des pyromètres optiques. Il est utilisé en comparaison avec une sonde coudée thermocouple type R, directement placée sous la surface du corps noir.
  • I-Cal Easy logiciel d'étalonnage peut être utilisé pour accéder à une solution d'étalonnage automatique de capteurs de température.





Fonctions et points clés

  • Ecran couleur permettant le réglage du point de consigne et la lecture des mesures
  • Interface pc : Ethernet
  • 2voies de mesures pour le test de thermostats
  • 1 voie de référence pour la température interne et 2 voies de mesures PRT, 2 voies de mesure thermocouple
  • Cycles automatique de température
  • Fonction data logging avec export vers clé USB
  • Elimination de l’offset : le bloc suit la valeur de sonde de référence
  • 5 langues : anglais, français, allemand italien et espagnol

Serveur web intégré ; Compliance 21 CFR part 11 avec données protégées





Points forts des Pegasus  :

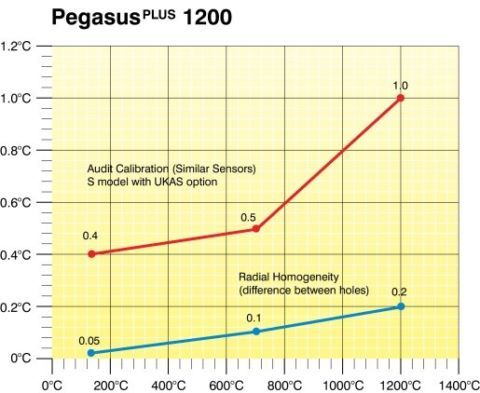

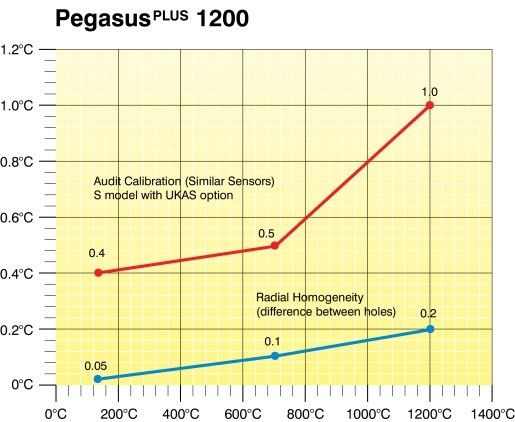

Homogénéité radiale



Précision selon comparaison a un capteur PRT étalonné UKAS

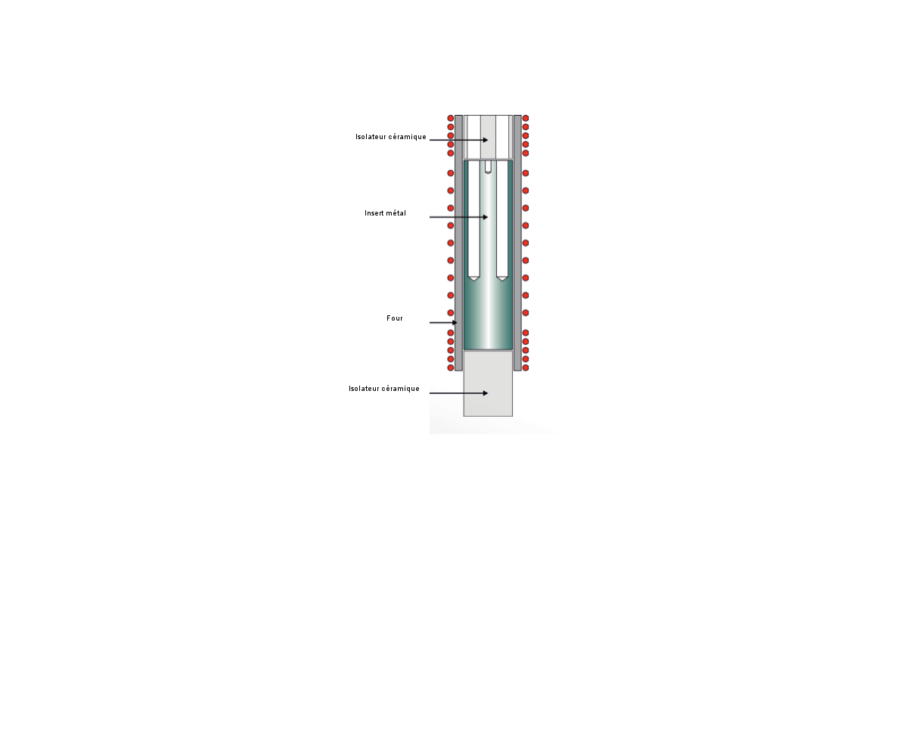

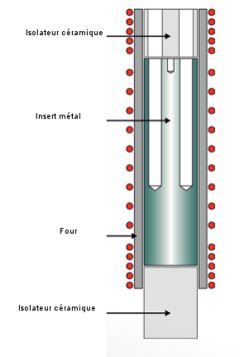

vue de coupe

Le Pegasus bénéficie d’un tube de diamètre étroit permettant une montée rapide en température, dans lequel un insert métallique est isolé en haut et en bas par des isolateurs en céramique, limitant le gradient thermique au maximum.

La chauffe est assurée par un bobinage sur la hauteur du tube, avec une concentration de fils chauffants sur les parties hautes et basses, la ou les pertes de température. Ceci permet un profil optimal en température sur l’ensemble du volume d’étalonnage.



L’immersion effective d’une sonde est de 130mm, 80mm dans le métal et 500 MM dans l’isolant supérieur.

gamme de four basic, site et advanced

Paramètre

Modèle



Pegasus  4853

Gamme de température

150°C à 660°C

ADVANCED

Stabilité sur 30 minutes

@150°C : ±0.1C

@1200°C : ±0.2°C

Source corps noir : ±0.3°C

Résolution d’affichage

0.1°C sur toute la gamme

Précision mesure thermocouple

E,J,K,N: ±0.2°C @ 660°C - R: ±0.6°C -  S: ±0.7°C @ 660°C; T ±0.2°C @ 150°C

Précision CSF

±0.35°C

Précision en mesure RTD

±0.05°C ±0.005% RDG

BASIC / SITE

Stabilité sur 30 minutes

±0.1°C @ 150°C

±0.2°C @ 1200°C

Résolution

0.1°C from 150°C to 999.9°C

1°C au-delà

Temps de chauffe

25°C/ minutes

Temps de refroidissement 1200°C à 800°C

50 minutes

Temps de refroidissement 1200°C à 200°C

180 minutes*







Volume d’étalonnage

Diamètre 33.5mm* profondeur 130mm

Insert Standard

4 puits de 8mm, profondeur puits 80mm + isolateur 50mm

Unités

°C ; °K ; °F

Interface PC

Ethernet, USB Host

Alimentation

115Vac ou 230V AC, 50/60Hz, 1000 watts

Dimensions

335mm*208mm*307mm

Masse

13kg

Fonctionnalités



Advanced

SITE

BASIC

Affichage de la consigne et de la température du bloc

Oui

Oui

Oui

Interface PC

Ethernet + USB Host

Série

Série

Test de thermostats

Oui 2 entrées

Oui 1 entrée

Non

Indicateur de température de référence

Oui

Oui

Non

Entrées additionnelles de mesure

Jusqu’à 3 entrées: 2 entrées RTD ou thermocouple ou process

1 entrée dédiée thermocouple

Non

Non

Cycle auto de consignes

Oui

Non

Non

Enregistrement

Oui - Export vers USB

Non

Non

Elimination de l’offset

Oui – Le four suit la voie de référence

Non

Non

Anglais Français italien espagnol,

Oui – Affichage couleur

Non

Non

Web Server

Oui

Non

Non

Données 21 CFR Part 11

Oui

Non

Non



Fours d'etalonnage 150 à 1200°C

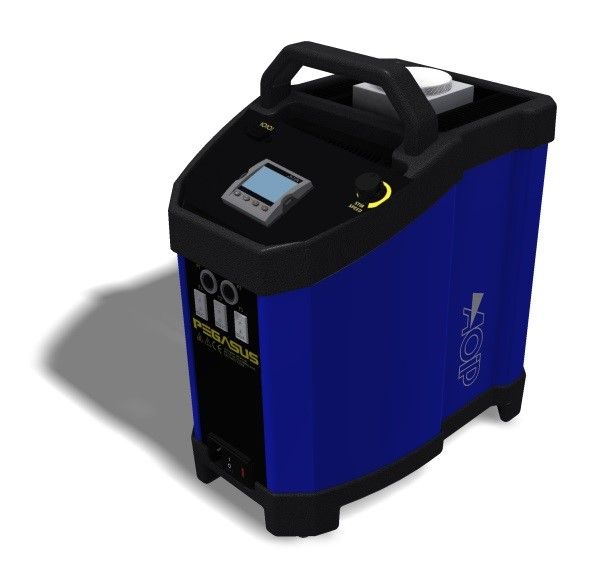

Pegasus 4853 basic: four d'etalonnage

Pegasus 4853-site: four d'etalonnage equipé d'une entrée mesure

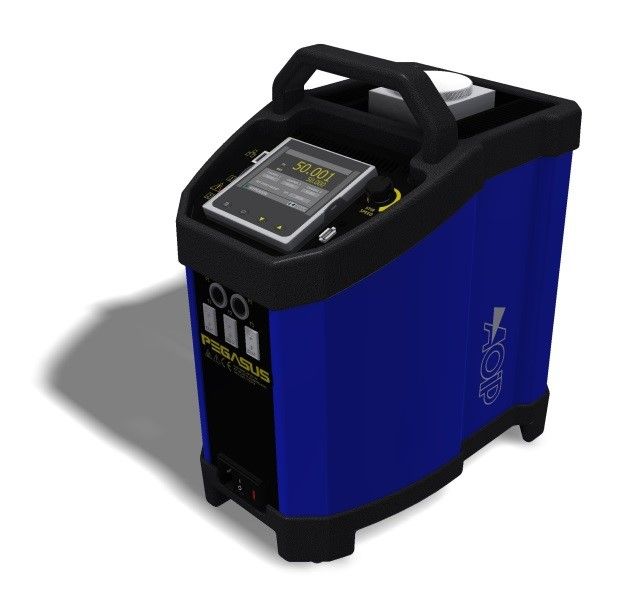

Pegasus 4853-advanced: four d'etalonnage full option



accessoires

















863-06-01 :  Insert Standard

4 puits de 8mm, profondeur des puits 80mm+ isolateur 50mm. Immersion totale 130mm



Autres Inserts

853-06-02: : insert vierge

853-06-02b : insert custom

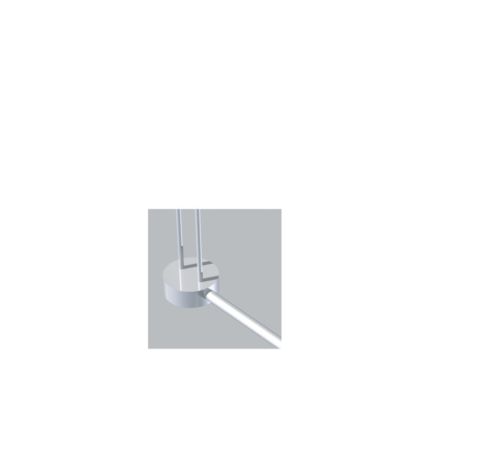

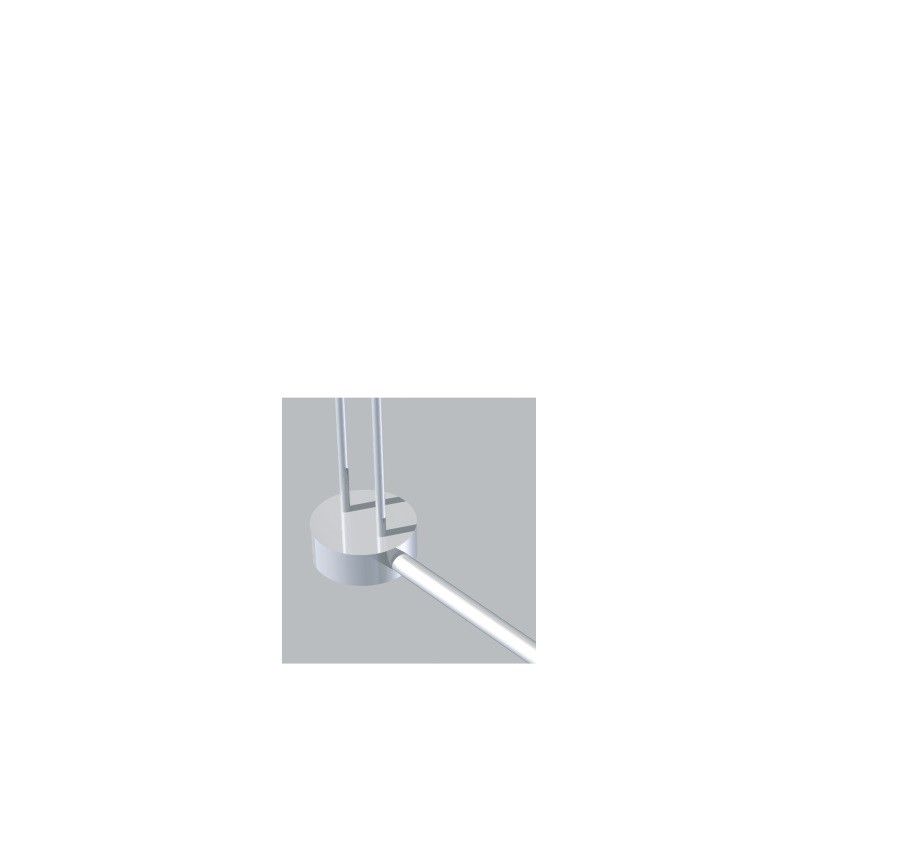

Refroidissement forcé

853-04-02 : a utiliser avec une arrivée d’air ; permet de réduire le temps de descente du four en soufflant de l’air froid

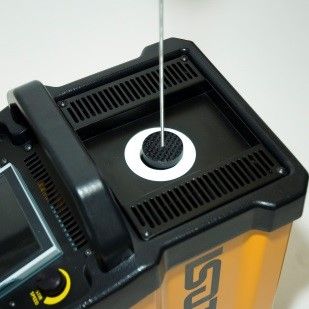

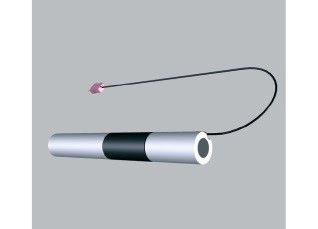

Mode étalonnage infrarouge avec cible corps noir

852-09-05

Incluant la  sonde



Isolateur céramique

853-06-04 : isolateur supplémentaire

Pack incluant 2 isolateurs supérieurs et 2 isolateurs inférieurs



Certificats d’étalonnage :

Un certificat de traçabilité en 3 points est fourni en standard

Des certificats d’étalonnage pour les voies de mesure par simulation sont disponibles



Interface de boucle de courant

935-06-161 : interface d’alimentation de la boucle de courant

Connectique diamètre 4 mm

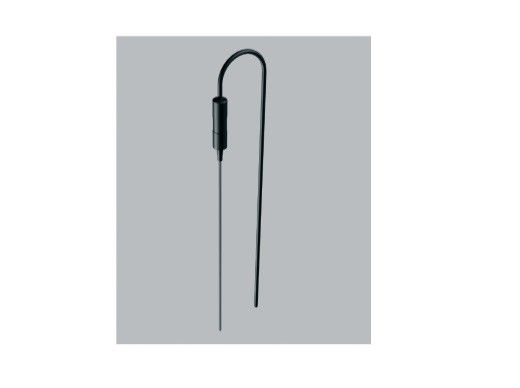

Sonde étalon :

935-14-91 : thermocouple type R pour une utilisation jusqu’à 1200°C

Valise de transport

931-22-111 : poignée rétractable, roulettes , rangements pour les accessoires
