Rayomatic PE

picto fleche Thermomètre infrarouge de process 8-14 µm avec réglage d'émissivité par entrée 4-20 mA

IRtec Rayomatic PE est un thermomètre infrarouge de process mesurant les températures de -20°C à 500°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

  • 8 à 14 µm
  • Sortie 2 fils 4-20 mA
  • Entrée 4-20 mA pour réglage de l’émissivité de 0.2 à 1.0
  • Optiques 2:1, 15:1, 30:1 et CF
  • Boitier IP65 en acier inoxydable
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic PE est un thermomètre infrarouge mesurant les températures de -20°C à 500°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

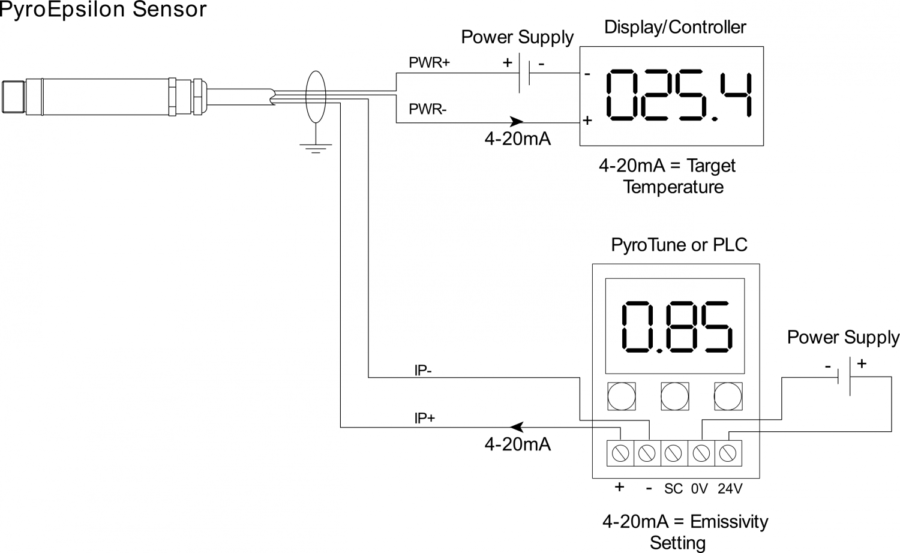

L'instrument transmet la température de la cible par signal 4-20 mA. L'émissivité du capteur peut être contrôlée par une entrée 4-20 mA, permettant de l'ajuster automatiquement à partir d'un PLC.

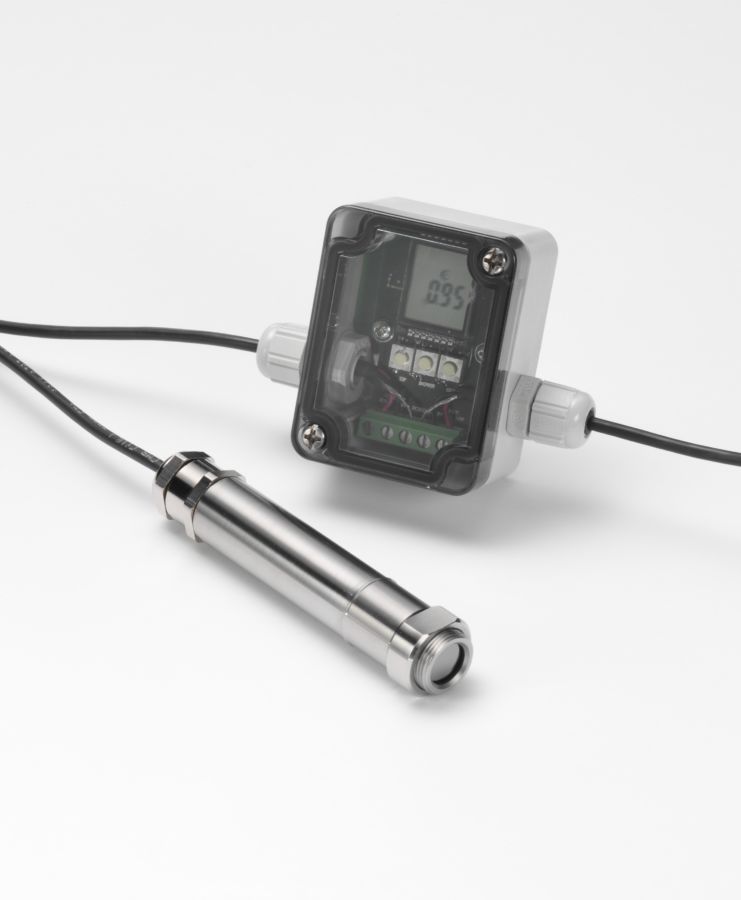

Alternativement, l'émissivité peut être réglée manuellement avec l'option DigiMax. Si l'entrée 4-20 mA est laissée ouverte ou en court-circuit, l'émissivité sera fixée par défaut à 0.95.

  • 8 à 14 µm
  • Sortie 2 fils 4-20 mA
  • Entrée 4-20 mA pour réglage de l'émissivité de 0.2 à 1.0
  • Optiques 2:1, 15:1, 30:1 et CF
  • Boitier IP65 en acier inoxydable

Mesure de température

Modèle LT MT HT
Plage de température -20 à 100°C 0 à 250°C 0 à 500°C
Réponse spectrale 8 - 14 µm
Emissivité Ajustable de 0.2 à 1.0 par entrée 4-20 mA
Précision ±1% L ou 1°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Fonctionnalités additionnelles

Réglage manuel de l'émissivité Option DigiMax PE: Module de réglage d'émissivité
Sortie 4-20 mA 2 fils

Spécifications générales

Dimensions L x l x h Module électronique : Ø 18 x 103 mm
Filetage : M16 x 1 mm
Masse 95 g avec câble
Boitier Acier inoxydable
Alimentation 24 VDC (Max 28 VDC)
Tension détecteur 6 VDC Min
Impédance de boucle 900 Ω Max (4-20 mA OUT)
Impédance de sortie 56 Ω

Spécifications environnementales

Domaine de référence De 0°C à +70°C (95% sans condensation)
Etanchéité IP 65



Instrument :

Structure du code de commande: PE-AA-BB-CC-D/MAN

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

PE                  Rayomatic PE

Livré en standard avec :

  • Câble de sortie
  • Manuel d'utilisation en français

Table AA        Optique - Distance à la cible

2                     Optique 2:1, 61,9 mm @ 100 mm

15                   Optique 15:1, 45,2 mm @ 500 mm

30                   Optique 30:1, 28,6 mm @ 500 mm

CF                  Lentille champ convergent, 5 mm @ 100 mm

Table BB        Gamme de température

LT                  -20°C - 100°C

MT                  0 - 250°C

HT                  0 - 500°C (sauf optique 2:1)

Table CC        Accessoires

NO                  Aucun

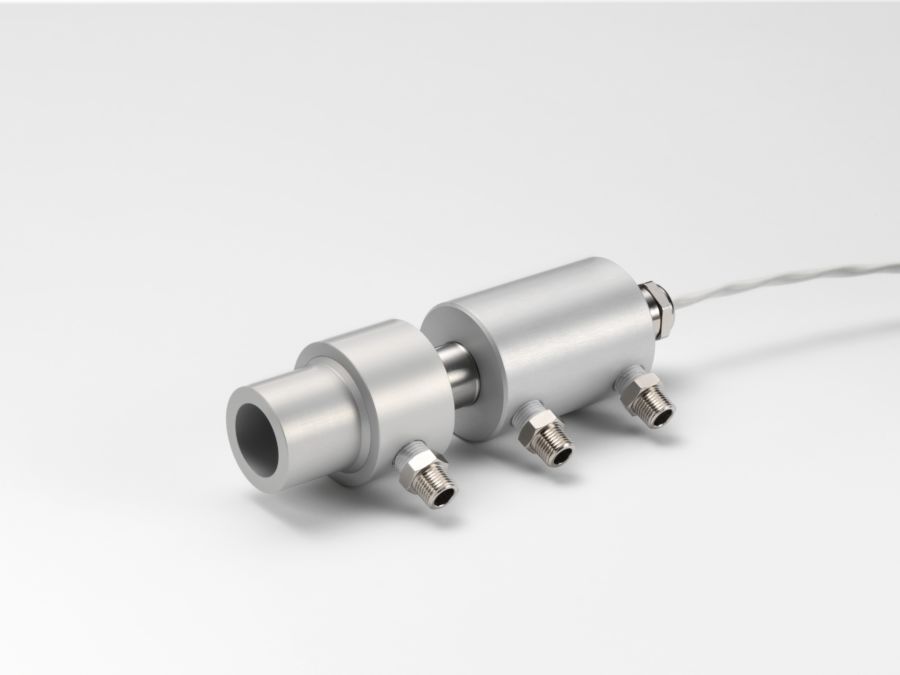

WJ                  Système de refroidissement Air/Eau + buse de soufflage

Table D            Certificat d’étalonnage

0                      Aucun

1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

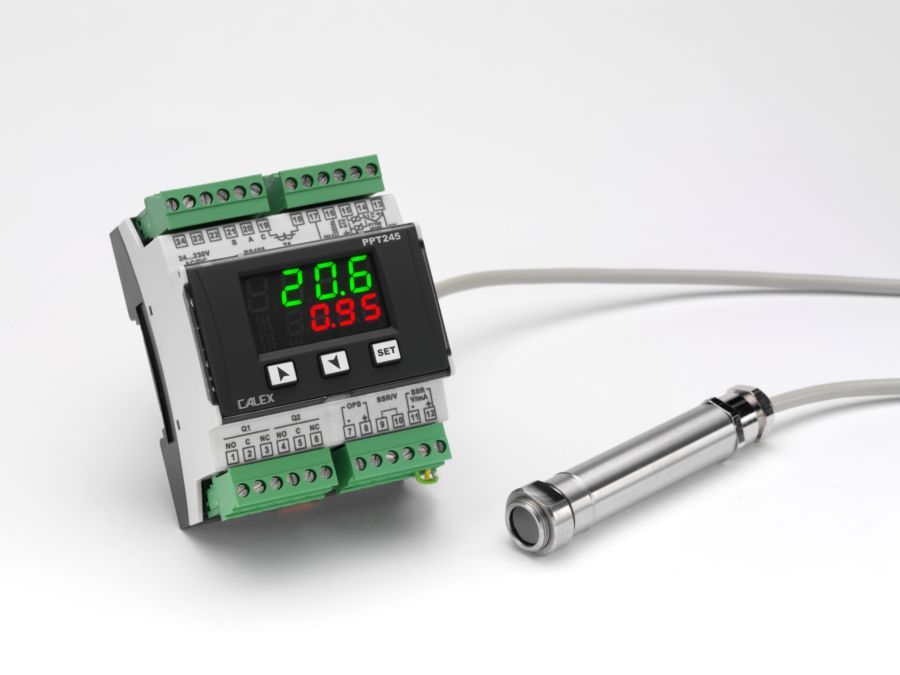

DIGIMAX PE    Module d'ajustement de l'émissivité, entrée 24 V DC, sortie 4 - 20 mA

FBS                  Bride de fixation fixe pour capteurs compacts

ABS                  Bride de fixation ajustable pour capteurs compacts

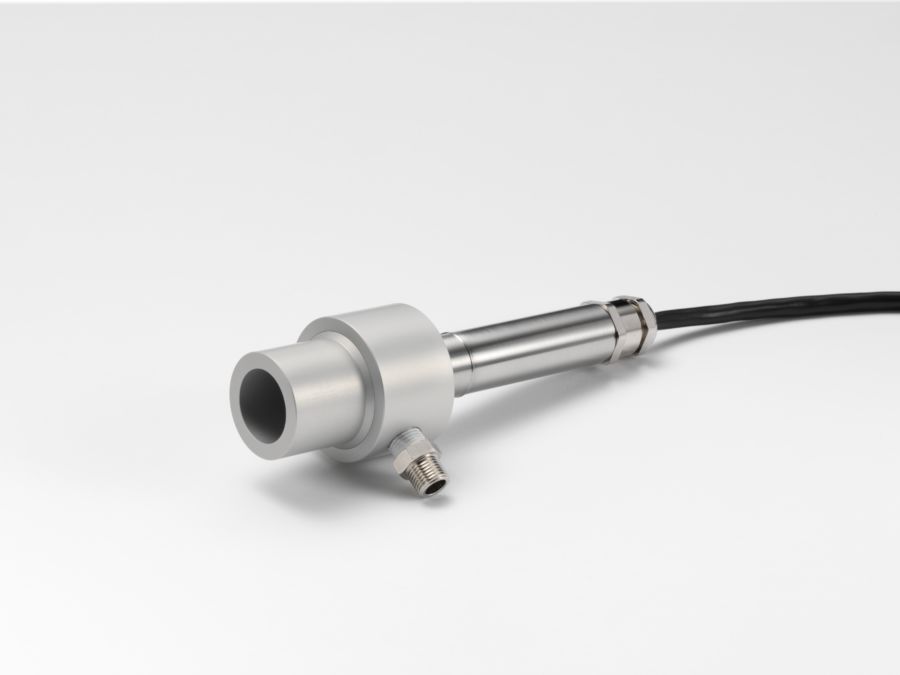

APSW               Buse de soufflage pour capteurs compacts 2:1

APSN                Buse de soufflage pour capteurs compacts 15:1, 30:1 et CF

LSTS                 Pointeur laser pour capteurs compacts

PWS                  Fenêtre de protection plastique, support en acier inoxydable

LSTS                 Pointeur laser pour capteurs compacts

DLSBFS            Support fixe de double pointeur laser pour capteurs compacts

DLSBAS            Support ajustable de double pointeur laser pour capteurs compacts

DLSBCE            Extension de câble pour support de double pointeur laser - Prix pour 1 m

PECE                Extension de câble pour capteur de Rayomatic PE sans système de refroidissement, 1 m, jusqu'à 29 m d'extension

PECEHT           Extension de câble pour capteur de Rayomatic PE avec système de refroidissement, 1 m, jusqu'à 29 m d'extension

CALCERT A     Certificat d'étalonnage usine avec traçabilité

CALCERT B     Réétalonnage et certificat d'étalonnage
