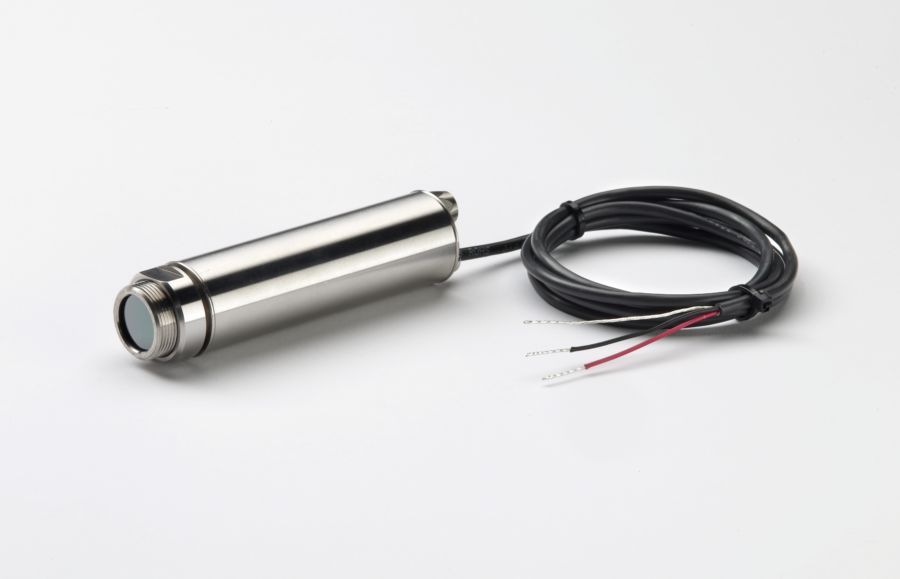

Thermomètre infrarouge de process 2.2 μm, sortie 4-20 mA

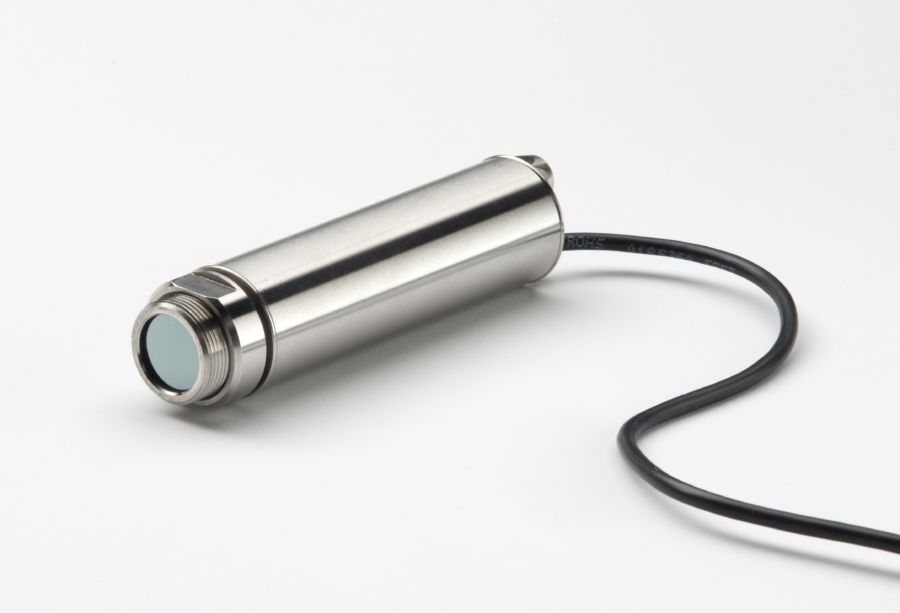

Thermomètre infrarouge de process 2.2 μm, sortie 4-20 mA
Thermomètre infrarouge de process 2.2 μm, sortie 4-20 mA
Thermomètre infrarouge de process 2.2 μm, sortie 4-20 mA
Thermomètre infrarouge de process 2.2 μm, sortie 4-20 mA
Rayomatic USB 2.2 (10) - AOIP
Thermomètre infrarouge de process 2.2 μm, WJ
Thermomètre infrarouge de process 2.2 μm, APL
Rayomatic USB 2.2 (13) - AOIP
Rayomatic USB 2.2 (14) - AOIP

Rayomatic USB 2.2

picto fleche Thermomètre infrarouge de process 2.2 μm avec sortie 4-20 mA et connexion USB

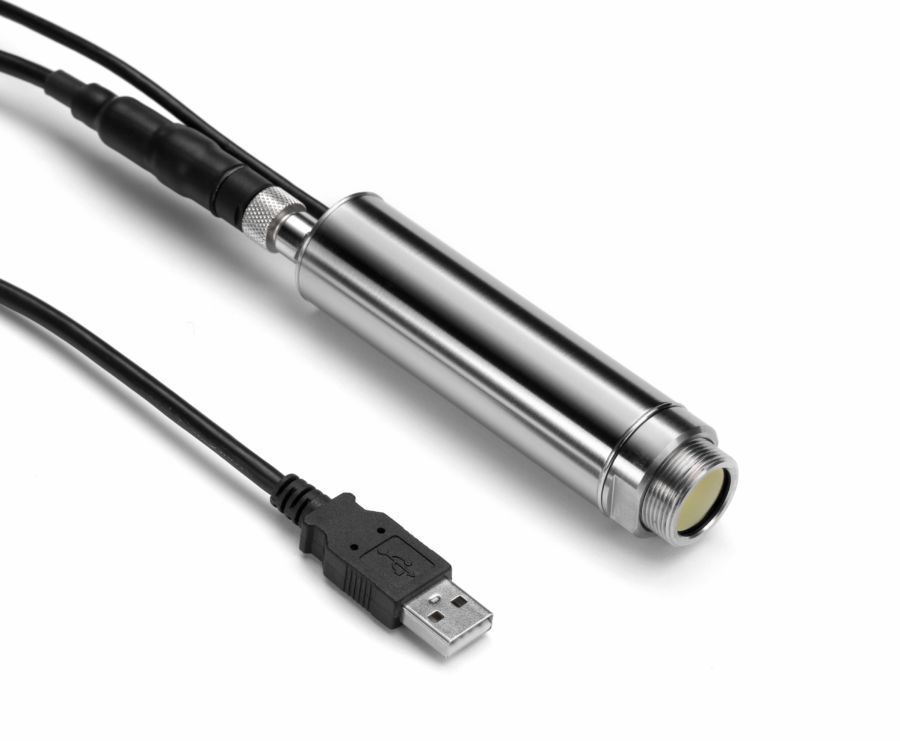

IRtec Rayomatic USB 2.2 est un thermomètre infrarouge de process mesurant les températures de 45°C à 2000°C. Il convient particulièrement aux cibles à faible émissivité tels que les rouleaux d’acier ou les surfaces métalliques, même à faible température.

  • 2.0 à 2.4 µm
  • Sortie 2 fils 4-20 mA ou 0-20 mA sélectionnable
  • Gamme de température et émissivité réglables via logiciel sur liaison USB
  • Emissivité réglable de 0.1 à 1.0
  • Optiques 15:1, 25:1, 75:1 et CF
  • Serveur OPC
  • Enregistrement des données, alarmes et affichage graphique déroulant
  • Boitier IP65 en acier inoxydable
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic USB 2.2 est un thermomètre infrarouge de process mesurant les températures de 45°C à 2000°C. La sortie 4-20 mA ou 0-20 mA est compatible avec tout indicateur, contrôleur, enregistreur, datalogger... sans nécessiter d'interface ou de conditionnement de signal particulier.

Il convient particulièrement aux cibles à faible émissivité tels que les rouleaux d'acier ou les surfaces métalliques, même à faible température.

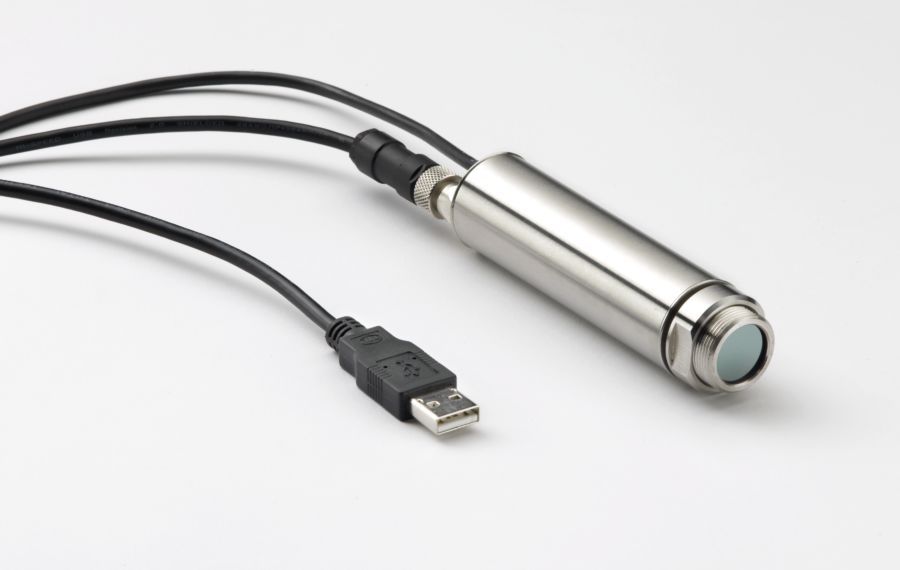

Entièrement configurable par PC, il est livré avec le logiciel IRConfig et un câble de liaison USB. L'utilisateur peut configurer l'émissivité et la gamme à l'aide de l'interface logiciel ou par client OPC.

  • 2.0 à 2.4 µm
  • Sortie 2 fils 4-20 mA ou 0-20 mA sélectionnable
  • Gamme de température et émissivité réglables via logiciel sur liaison USB
  • Emissivité réglable de 0.1 à 1.0
  • Optiques 15:1, 25:1, 75:1 et CF
  • Serveur OPC
  • Enregistrement des données, alarmes et affichage graphique déroulant
  • Boitier IP65 en acier inoxydable

Mesure de température

Modèle LT PT MT HT
Plage de température 45 à 300°C 100 à 400°C 250 à 1000°C 450 à 2000°C
Réponse spectrale 2.0 - 2.4 µm
Emissivité Ajustable de 0.1 à 1.0
Précision ±1% L ou 1°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Optiques

Rayomatic USB 2.2_Optics 15-1 Rayomatic USB 2.2_Optics 25-1
Rayomatic USB 2.2_Optics 75-1 Rayomatic USB 2.2_Optics CF

Fonctionnalités additionnelles

Acquisition des données Enregistrement des données, alarmes et affichage graphique déroulant sur logiciel PC

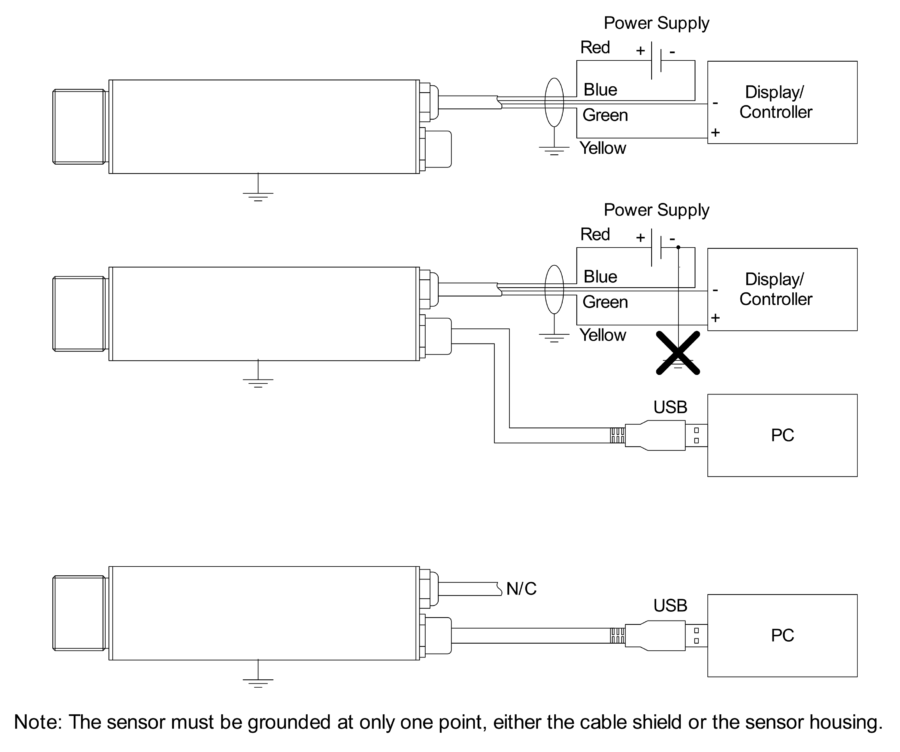

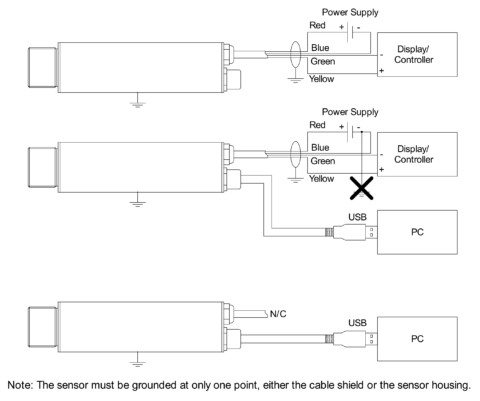

Sortie 4-20 mA ou 0-20 mA 2 fils

Spécifications générales

Dimensions L x l x h Module électronique : Ø 25 x 106,5 mm
Filetage : M20 x 1 mm
Masse 175 g avec câble
Boitier Acier inoxydable
Alimentation 24 VDC (Max 26 VDC)
Tension détecteur 11 VDC Min
Impédance de boucle 900 Ω Max (4-20 mA OUT)
Interface USB

Spécifications environnementales

Domaine de référence De 0°C à +70°C (95% sans condensation)
Etanchéité IP65



Instrument :

Structure du code de commande: USB-AA-BB-2.2-CC-D/MAN

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

USB-2.2        Rayomatic USB 2.2

Livré en standard avec :

  • Logiciel IRConfig
  • Câble de connexion USB
  • Câble de sortie
  • Manuel d'utilisation en français

Table AA        Optique - Distance à la cible

15                   Optique 15:1, 100 mm @ 1500 mm (LT & PT seulement)

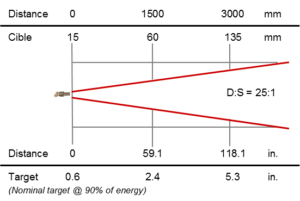

25                   Optique 25:1, 60 mm @ 1500 mm (MT & HT seulement)

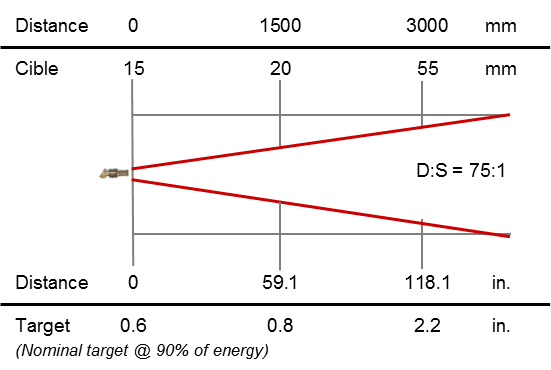

75                   Optique 75:1, 20 mm @ 1500 mm (MT & HT seulement)

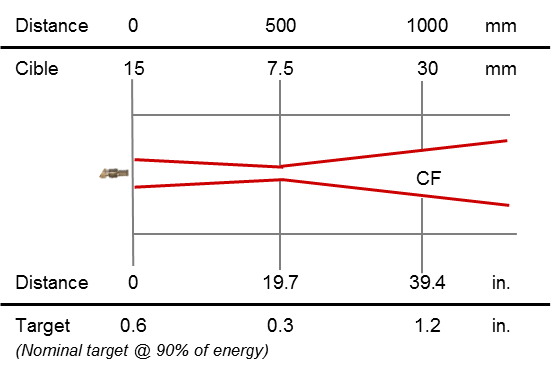

CF                   Lentille champ convergent, 7,5 mm @ 500 mm (MT & HT seulement)

Table BB        Gamme de température

LT                   45°C – 300°C (optique 15:1 seulement)

PT                   100°C – 400°C (optique 15:1 seulement)

MT                   250 – 1000°C

HT                   450°C – 2000°C

Table CC        Accessoires

NO                  Aucun

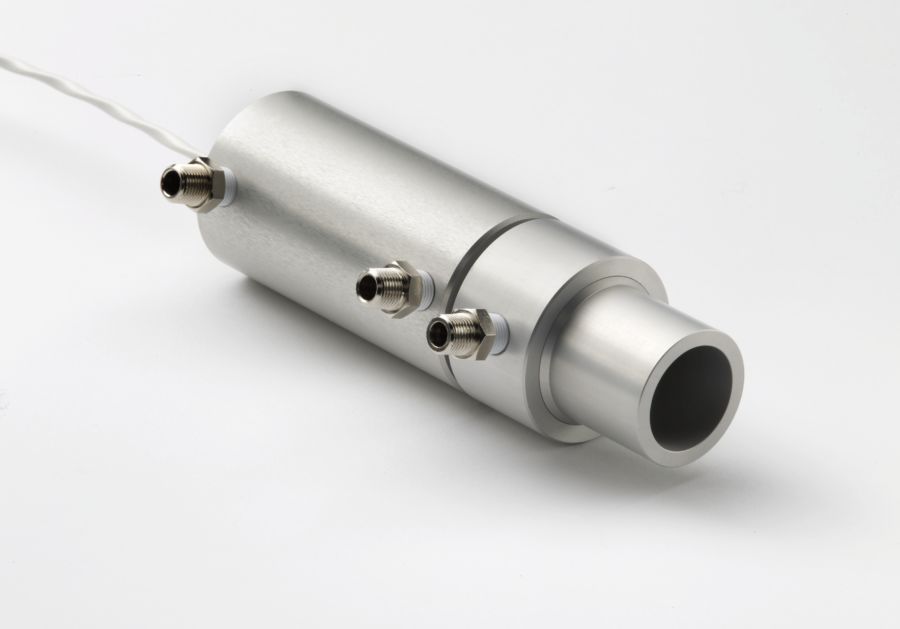

WJ                  Système de refroidissement Air/Eau + buse de soufflage

Table D            Certificat d’étalonnage

0                      Aucun

1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

FBL                  Bride de fixation fixe pour Rayomatic USB 2.2

ABL                  Bride de fixation ajustable pour Rayomatic USB 2.2

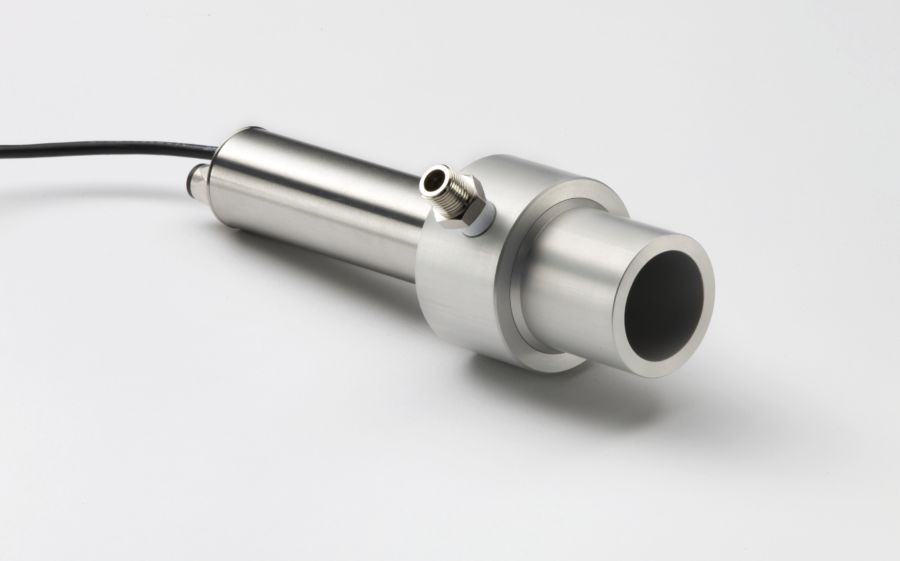

APL                  Buse de soufflage pour Rayomatic USB 2.2

LSTL                Pointeur laser pour Rayomatic USB 2.2

DLSBFL           Support fixe de double pointeur laser pour RAYOMATIC USB

DLSBAL           Support ajustable de double pointeur laser pour RAYOMATIC USB

DLSBCE           Extension de câble pour support de double pointeur laser - Prix pour 1 m

PU2.2CE          Extension de câble pour capteur de Rayomatic USB 2.2 sans système de refroidissement - 1 m, jusqu'à 29 m d'extension

CALCERT A     Certificat d'étalonnage usine avec traçabilité

CALCERT B     Réétalonnage et certificat d'étalonnage
