CALYS 1200

picto fleche Calibrateur multifonction documenté de précision

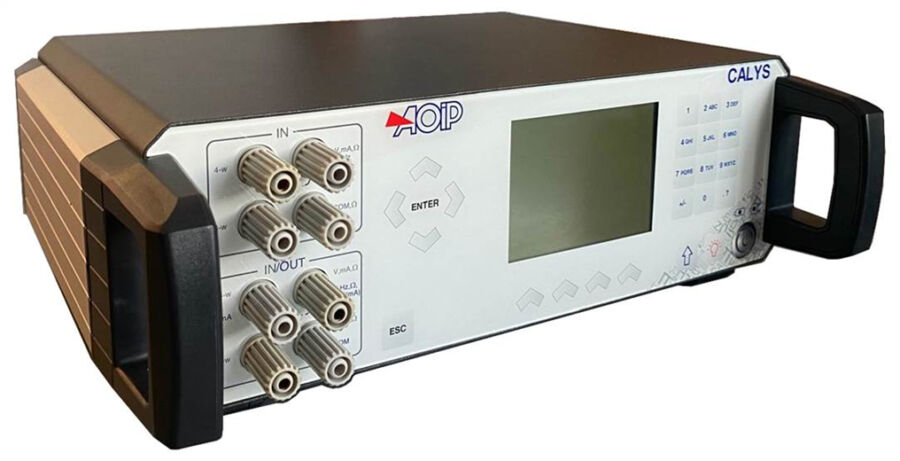

CALYS 1200 est un calibrateur multifonction de table de la gamme CALYS. Issu d’une collaboration étroite avec les industries, il intègre toutes les fonctions nécessaires au réglage et à la maintenance du process.

Adapté à un usage en laboratoire et sur site, il est capable de mesurer et émettre simultanément sur 2 voies isolées, différents types de signaux de tension, courant, fréquence, résistance, pression ainsi que des thermocouples et des sondes résistives.

Poser une question
Etre rappelé par un conseiller

CALYS 1200 est un calibrateur multifonction de table de la gamme CALYS. Issu d'une collaboration étroite avec les industries, il intègre toutes les fonctions nécessaires au réglage et à la maintenance du process.

Adapté à un usage en laboratoire et sur site, il est capable de mesurer et émettre simultanément sur 2 voies isolées, différents types de signaux de tension, courant, fréquence, résistance, pression ainsi que des thermocouples et des sondes résistives.

10 configurations de travail enregistrées par l'utilisateur ou le groupe utilisateur sont disponibles pour toujours trouver la configuration idéale pour un travail précis et répété.

Il est doté de fonctionnalités étendues (mise à l’échelle, corrections appliquées sur capteurs, simulation de pas, mesure relative, fonctions statistiques…), accessibles facilement grâce aux différents menus de l’instrument.

Il permet de mesurer et émettre simultanément des signaux tels que :

  • Température : Jusqu’à 0,010% L
  • Pression : Mesure, étalonnage par comparaison avec pompe à main externe
  • Résistance : Jusqu’à 0,010% L, gamme 4 kΩ
  • Courant : Jusqu’à 0,012% L, gamme 50 mA + Alimentation boucle 24 V
  • Tension : Jusqu’à 0,010% L, gamme 50 V
  • Fréquence : Jusqu’à 0,005% L, gamme 20 kHz (10 kHz en émission)

Procédures d'étalonnage et logiciel DATACAL

Facile à utiliser et complet, le CALYS 1200 permet de réaliser les opérations d’étalonnage sur l’ensemble de la chaîne de process. Emportez le calibrateur sur le terrain avec vous pendant toute la semaine avec ses 10 procédures d’étalonnage enregistrées dans l’instrument.

Lancez la procédure après avoir connecté le capteur à l’instrument et sauvegardez les données pour un étalonnage sur site rapide et efficace.

Une fois de retour au bureau, vous pouvez transférer les résultats d’étalonnage sur PC et éditer des certificats 100% personnalisables à l’aide du logiciel DATACAL dédié.

Design innovant et ergonomique

  • Boitier métallique pour une solidité accrueCALYS 1000-1200_Front EN Light_BD_1
  • Clavier tactile capacitif
  • Communication USB
  • Poignée de transport
  • Alimentation secteur et batterie

Ecran graphique et résolution d'écran

CALYS 1200 permet de sélectionner le nombre de chiffres après la virgule: Cette fonction se justifie en fonction des besoins de chaque utilisateur, qui souhaite ou non afficher la meilleure résolution du signal dans le cas d'étalonnages, ou au contraire la limiter afin de procéder simplement à des vérifications.

Son double écran d'affichage indique en permanence la mesure, ainsi que la valeur émise et les calibres et fonctions utilisés. Il indique également sur la partie supérieure, la date et l'heure ainsi que la température extérieure. Lors de la mesure, la moyenne, le maximum, le minimum et le nombre de mesures effectuées apparaissent à gauche tandis que pour l'émission cet écran affiche tous les détails des fonctions de rampes, d'incréments, d'émission de valeurs fixes.

Les menus déroulants sont utilisés avec le navigateur, et une aide en ligne est disponible pour faciliter les connexions des capteurs et fils de raccordement.

Performances et spécifications techniques en température @23°C ±5°C

L'exactitude est exprimée en % de la lecture (afficheur du CALYS 1200) + une valeur fixe.

Sondes résistives : Mesure et Emission

Capteur Etendue de mesure Résolution Précision / 1an en mesure Précision / 1an  en émission
Pt50 (α = 3851) -220°C à +850°C 0,01°C 0,010% L + 0,06°C 0,012% L + 0,18°C
Pt100 (α = 3851) -220°C à +850°C 0,01°C 0,010% L + 0,05°C 0,012% L + 0,12°C
Pt100 (α = 3916) -200°C à +510°C 0,01°C 0,010% L + 0,05°C 0,012% L + 0,12°C
Pt100 (α = 3926) -210°C à +850°C 0,01°C 0,010% L + 0,05°C 0,012% L + 0,12°C
Pt200 (α = 3851) -220°C à +850°C 0,01°C 0,010% L + 0,12°C 0,012% L + 0,33°C
Pt500 (α = 3851) -220°C à +850°C 0,01°C 0,010% L + 0,07°C 0,012% L + 0,18°C
Pt1000 (α = 3851) -220°C à +850°C 0,01°C 0,010% L + 0,05°C 0,012% L + 0,08°C
Ni100 (α = 618) -60°C à +180°C 0,01°C 0,010% L + 0,03°C 0,012% L + 0,08°C
Ni120 (α = 672) -40°C à +205°C 0,01°C 0,010% L + 0,03°C 0,012% L + 0,08°C
Ni1000 (α = 618) -60°C à +180°C 0,01°C 0,010% L + 0,03°C 0,012% L + 0,08°C
Cu10 (α = 427) -70°C à +150°C 0,10°C 0,010% L + 0,18°C 0,012% L + 0,1°C
Cu50 (α = 428) -50°C à +150°C 0,01°C 0,010% L + 0,06°C 0,012% L + 0,15°C
Pt50 (α = 3851) -220°C à +850°C 0,01°C 0,010% L + 0,06°C 0,012% L + 0,18°C

Mesure en sonde résistive 2, 3 ou 4 fils : reconnaissance automatique du nombre de fils connectés, avec indication à l'écran.
Précision donnée pour un raccordement du capteur de température en montage 4 fils.
Tenir compte de l'erreur propre du capteur de température utilisé et des conditions de sa mise en œuvre.
Coefficient de température : < 10% de la précision/°C
Courant de mesure : 0,25 mA (Mesure) ou de 0,1 mA à 1mA (Emission)
Temps d'établissement : < 5 ms

Thermocouples : Mesure et Emission

Type Gamme de mesure Rés Précision / 1 an Gamme emission Res Précision / 1 an
K - 250 to - 200°C

- 200 to - 120°C

- 120 to - 0°C

+ 0 to + 1 372°C

 0,2°C

0,1°C

0,05°C

0,05°C

 0,80°C

0,25°C

0.1°C

0,013 % L + 0,08°C

 - 240 to - 50°C

- 50 to - 0°C

+ 0 to + 1 372°C

 0,2°C

0,1°C

0,05°C

 0,60°C

0,10°C

0,013 % L + 0,08°C
T - 250 to - 200°C

- 200 to - 120°C

- 120 to - 50°C

- 50 to + 400°C

 0,2°C

0,05°C

0,05°C

0,05°C

 0,70°C

0,25°C

0.10°C

0,013 % L + 0,08°C

 - 240 to - 100°C

- 100 to - 0°C

+ 0 to + 400°C

 0,2°C

0,05°C

0,05°C

 0,40°C

0,10°C

0,013 % L + 0,08°C
J - 210 to - 120°C

- 120 to - 0°C

+ 0 to + 1 200°C

 0,05°C

0,05°C

0,05°C

 0,25°C

0.09°C

0,013 % L + 0,07°C

 - 210 to - 0°C

+ 0 to + 1 200°C

 0,05°C

0,05°C

 0,20°C

0,013 % L + 0,07°C
E - 250 to - 200°C

- 200 to - 100°C

- 100 to - 0°C

+ 0 to + 1 000°C

 0,1°C

0,05°C

0,05°C

0,05°C

 0,45°C

0,15°C

0.07°C

0,013 % L + 0,05°C

 - 240 to - 100°C

- 100 to + 40°C

+ 40 to + 1 000°C

 0,1°C

0,1°C

0,05°C

 0,25°C

0,10°C

0,013 % L + 0,05°C
R - 50 to + 150°C

+ 150 to + 550°C

+ 550 to + 1 768°C

 0,5°C

0,2°C

0,1°C

 0,8°C

0,013 % L + 0,35°C

0,013 % L + 0,2°C

 - 50 to + 350°C

+ 350 to + 900°C

+ 900 to + 1 768°C

 0,5°C

0,2°C

0,1°C

 0,5°C

0,013 % L + 0,35°C

0,013 % L + 0,2°C
S - 50 to + 150°C

+ 150 to + 550°C

+ 550 to + 1 768°C

 0,5°C

0,2°C

0,1°C

 0,80°C

0,013 % L + 0,35°C

0,013 % L + 0,25°C

 - 50 to + 120°C

+ 120 to + 450°C

+ 450 to + 1 768°C

 0,5°C

0,2°C

0,1°C

 0,8°C

0,013 % L + 0,35°C

0,013 % L + 0,25°C
B + 400 to + 900°C

+ 900 to + 1 820°C

 0,2°C

0,1°C

 0,013 % L + 0,4°C

0,013 % L+ 0,2°C

 + 400 to + 850°C

+ 850 to + 1 820°C

 0,2°C

0,1°C

 0,013 % L + 0,4°C

0,013 % L+ 0,2°C
U - 200 to + 660°C 0,05°C 0,15°C - 200 to 600°C 0,05°C 0,15°C
L - 200 to + 900°C 0,05°C 0,2°C - 200 to + 900°C 0,05°C 0,20°C
C - 20 to + 900°C

+ 900 to + 2 310°C

 0,1°C

0,1°C

 0,25°C

0,013 % L+ 0,15°C

 - 20 to + 900°C

+ 900 to + 2 310°C

 0,1°C

0,1°C

 0,25°C

0,013 % L+ 0,15°C
N - 240 to - 190°C

- 190 to - 110°C

- 110 to – 0°C

+ 0 to + 1 300°C

 0,2°C

0,1°C

0,05°C

0,05°C

 0,5°C

0,15°C

0,08°C

0,013 % L + 0,06°C

 - 240 to - 190°C

- 190 to - 110°C

- 110 to – 0°C

+ 0 to + 1 300°C

 0,2°C

0,1°C

0,05°C

0,05°C

 0,3°C

0,15°C

0,08°C

0,013 % L + 0,06°C
Pt - 100 to + 1 400°C 0,05°C 0,3°C - 100 to + 1 400°C 0,05°C 0,3°C
Mo 0 to + 1 375°C 0,05°C 0,013 %L + 0,06°C 0 to + 1 375°C 0,05°C 0,013 %L + 0,06°C
NiMo/NiCo - 50 to + 1 410°C 0,05°C 0,013 %L + 0,30°C - 50 to + 1 410°C 0,05°C 0,013 %L + 0,30°C

La précision est garantie pour une jonction de référence (JR) à 0°C.
Avec utilisation de la JR interne (sauf couple B), ajouter une incertitude supplémentaire de 0,2°C.
Il est possible, couple B excepté, de choisir par programmation au clavier la localisation de la jonction de référence : Externe à 0°C ou interne (compensation de la température des bornes de l'appareil) ou par programmation de la température.
Affichage des valeurs : C, °F et K.
Coefficient de température : < 10 % de la précision /°C
Thermocouples G, D : Spécifications sur documentation technique annexe disponible sur demande

Performances et spécifications techniques en pression @23°C ±5°C

calys75-capteurPression : Mesure par capteur numérique externe

Gammes 0-1 bar 0-3 bar 0-10 bar 0-30 bar 0-100 bar 0-300 bar 0-1000 bar
Absolue X X X X X X X
Relative X X X X



Existe en relatif, absolu et différentiel.
Connecteur : ¼ gaz
Résolution : 0,02% de l'étendue de mesure
Précision :
-0,05% de la plage entre 10 et 40°C
- 0,1% de la plage de -10 à +10°C et de 40 à 80°C

Ce module numérique ACL433 de pression est connecté au CALYS 1000 par RS485 grâce à un câble de liaison.
Toutes les mesures sont numérisées et compensées en température grâce à un polynôme de correction implémenté en usine lors de l'étalonnage du capteur.

Performances et spécifications techniques en process @23°C ±5°C

Courant continu : Mesure

Mesure avec ou sans alimentation de boucle

Calibre Rés. Précision / 1 an Nota
Rin
0-20 mA 1 µA 0,012% L + 2 µA < 25 Ω
4-20 mA 1 µA 0,012% L + 2 µA < 25 Ω
±50 mA 1 µA 0,012% L + 2 µA < 25 Ω

Coefficient de température : < 7 ppm/°C hors domaine de référence
Alimentation de boucle : 24 V ± 10%
Comptabilité HART® : Impédance d’entrée Rin = 280 Ω
Affichage avec mise à l’échelle linéaire ou quadratique

Tension continue : Mesure

Calibre Rés. Précision / 1 an Nota
Rin
100 mV 1 µV 0,010% L + 3 µV > 10 MΩ
1 V (1) 10 µV 0,010% L + 20 µV > 10 MΩ
10 V 100 µV 0,010% L + 200 µV = 1 MΩ
50 V 1 mV 0,010% L + 2 mV = 1 MΩ

(1) Domaine de spécification : -0.8 V à +1 V
Coefficient de température : < 7 ppm/°C hors domaine de référence

Fréquence et comptage : Mesure

Calibre Résolution Précision / 1 an
20 kHz 0,01 Hz 0,005% L

Echelle : En coup/min et Hz
Niveau de déclenchement : 1 V
Mesure sur signal fréquence et sur contacts secs
Dans le cas d'un comptage, cette mesure pourra se faire sur un temps défini ou un temps infini
Coefficient de température : < 5 ppm/°C hors domaine de référence

Résistance : Mesure

Calibre Résolution Précision / 1an
400 Ω 1 mΩ 0,010% L + 10 mΩ
4000 Ω 10 mΩ 0,010% L + 100 mΩ

Mesure en résistance 2, 3 ou 4 fils : Reconnaissance automatique du nombre de fils connectés avec indication sur l'écran
Spécifications données pour une mesure en 4 fils
Tension aux bornes en circuit ouvert : < 10 V
Test de continuité : Circuit Ouvert pour R > 1000 Ω et circuit Fermé pour R < 1000 Ω
Coefficient de température : < 7 ppm/°C hors domaine de référence

Courant continu : Emission

Emission avec ou sans alimentation de boucle

Calibre Résolution Précision / 1an
24 mA 1 µA 0,012% L + 2 µA
4-20 mA 1 µA 0,012% L + 2 µA
0-20 mA 1 µA 0,012% L + 2 µA

Coefficient de température : < 10 ppm/°C hors domaine de référence
Temps d'établissement: < 5 ms
Spécifications données pour les configurations du CALYS 1200 :
- Mode actif (+24V ON) 1 Mesureur mode passif (+24 V OFF)
- Mode passif (+24 V OFF) 1 Mesureur mode actif (+24 V ON)
Emission par pas pré-programmés
0%       25%      50%      75%     100%
4-20 mA linéaire          4          8         12         16        20
0-20 mA linéaire          0          5         10         15        20
4-20 mA quad             4          5          8         13        20
0-20 mA quad             0        1,25        5       11,25      20
4-20 mA vannes   3,8-4--4,2               12               19, 20, 21

Tension continue : Emission

Calibre Rés. Précision / 1 an Charge Min
100 m V 1 µV 0,010% L + 3 µV 1 kΩ
2 V 10 µV 0,010% L + 20 µV 2 kΩ
20 V 100 µV 0,012% L + 200 µV (1) 4 kΩ
50 V 1 mV 0,012% L + 2 mV 4 kΩ

Temps d’établissement : < 5 ms
Coefficient de température : < 7 ppm/°C hors domaine de référence
(1) Bruit : 3 ppm (pour 0,1 Hz à 10 Hz); 5 ppm (pour 10 Hz à 100 Hz)

Fréquence et impulsions : Emission

Calibre Résolution Précision / 1 an
1000 Hz 0,01 Hz 0,005% L
100 kHz 0,1 Hz 0,005% L

Echelle : En coup/min et Hz
Emission de pulses et simulation de contacts secs
Amplitude max du signal : 20 V (Sélectionnable par l'utilisateur
Coefficient de température : < 5 ppm/°C hors domaine de référence

Résistance : Emission

Calibre Rés. Précision / 1 an Nota
Iext
40 Ω 1 mΩ 0,012% L + 3 mΩ
0,012% L + 10 mΩ		 Iext : 10 mA
Iext : 1 mA
400 Ω 10 mΩ 0,012% L + 20 mΩ
0,012% L + 30 mΩ		 Iext : 1 / 10 mA
Iext : 0,1 / 1 mA
4000 Ω 100 mΩ 0,012% L + 300 mΩ Iext : 0,1 / 1 mA

Coefficient de température : < 5 ppm/°C hors domaine de référence
Temps d'établissement du courant : < 1 ms
Iext : Courant reçu par le calibrateur

Fonctionnalités additionnelles

Menu Fichier Jusqu'à 10 configurations complètes peuvent être sauvegardées dans l'appareil et rappelées à tout moment.
Mise à l'échelle en mesure et simulation La mise à l'échelle permet d'afficher un signal process en % de la pleine échelle ou en tout autre grandeur. Cette fonction permet également de corriger les capteurs après un étalonnage
Mesure relative La fonction permet de :

  • Programmer une valeur de référence différente de celle de l'appareil (fonction NUL)
  • Annuler par mesure ou programmation une valeur constante ou parasite (fonction TARE)
Menu simulation La simulation d'une valeur est effectuée en tapant soit directement cette valeur sur le clavier, ou en modifiant à l'aide d'un curseur le digit concerné.
Racine carrée En mesure et simulation de courant, cette fonction permet de tenir compte d'un signal quadratique émanant d'un transmetteur type ΔP.
Calcul statistique Affichage permanent de la moyenne, minimum et maximum du signal mesuré, ainsi que du nombre de mesures effectuées.
Test de transmetteurs La fonction permet la vérification de transmetteurs et indicateurs avec affichage des courbes de déviation durant le test et émission d'un rapport d'étalonnage. 20 procédures peuvent être stockées ainsi que les résultats de tests.
Test de switch En température ou en pression, le CALYS 1200 permet de contrôler les niveaux de déclenchement de thermostats et pressostats électroniques.
Génération de rampes Rampes simple ou cyclique
Réglage de la valeur de départ, d'arrivée, des temps nécessaires pour effectuer cette simulation et du nombre de rampes dans le cas de rampes cycliques, quel que soit le signal.
Simulation de pas (steps) 2 modes de simulation sont proposés :

  • Mode manuel : L’utilisateur règle la valeur de départ, le nombre de pas et le temps
  • Mode programmé : L'opérateur dispose d'une centaine de valeurs préprogrammées.

En simulation de courant, l'opérateur disposera en plus d'un certain nombre de valeurs préprogrammées en fonction du calibre, correspondant à 0%, 25%, 50%, 75% et 100% du calibre sélectionné. Le choix se fait entre les calibres 0-20 mA linéaire / quadratique et 4-20 mA linéaire / quadratique.
Synthétiseur Avec 100 valeurs entrées manuellement dans le CALYS 1200, vous pouvez recréer la génération d'une courbe.
Fonction Transmetteur CALYS 1200 peut être utilisé en tant que transmetteur, l’entrée de mesure étant recopiée sur la sortie suite à une mise à l'échelle.
Mémoire Jusqu’à 10 configurations complètes de l’appareil (type d’entrée / sortie, calibre…)
Capacité d’enregistrement de 10000 valeurs en une ou plusieurs salves d’acquisition, soit plus d’une semaine de configurations, de salves de mesure, de procédures d’étalonnage et de procès-verbaux d’étalonnage.

Spécifications générales

Dimensions L x l x h 340 x 320 x 160 mm
Masse 4,6 Kg
Ecran Afficheur LCD graphique 240 x 320 pixels avec rétroéclairage et réglage du contraste
Affichage des mesures sous forme de tableau ou courbe de tendance
Alimentation 230 V ±10 %, 50/60 Hz
Batterie Type: Lithium-Ion
Temps de charge:  3 heures
Endurance : 8 heures
Interfaces de communication USB

Spécifications environnementales

Domaine de référence 23°C ± 5°C (HR : 45 à 75 % sans condensation)
Domaine nominal de fonctionnement -10 à 50°C (HR : 20 à 80 % sans condensation)
Domaine limite de fonctionnement -15 à 55°C (HR : 10 à 80 % sans condensation) (70% à 55°C)
Conditions de stockage -30°C à +60°C
Altitude de fonctionnement 0 à 2000 m
Indice de protection IP54 selon EN60529

Sécurité

Protections
  • Electronique : Jusqu’à 250 V sur les fils ‘tension’
  • Par fusible sur les fils ‘courant’
  • Contre l’ouverture du circuit ‘courant’ en mesure de résistances selfiques
Classe Conforme à la norme européenne EN 61010-1
Tension d'assignation par rapport à la terre 60 V
Tenue aux chocs secousses et vibrations EN 61010-1
Conformité CEM EN 61326-1, CEM 2004/108/CE

Instrument :

CALYS 1200               Calibrateur multifonction documenté de précision

Livré en standard avec :

  • un jeu de 6 cordons de mesure,
  • un chargeur de batterie,
  • une notice de prise en main rapide
  • un certificat sortie d’usine

Accessoires :

ACL433                 Module externe de pression, raccord G 1/4"
Différentes gammes de pression 0-1000 bar (à préciser à la commande
Pression absolue ou relative: Gamme de -1 -> 1; 3; 10; 30 bar
Pression absolue uniquement: Gamme de -1 -> 100; 300; 1000 bar

ACL9311               Jeu de 6 cordons avec pinces crocodiles amovibles

ER 49504-000       Câble USB

Logiciel :

DATACAL              Logiciel d’exploitation et programmation
Livré avec cordon USB

Certification :

QMA11EN              Certificat de calibration COFRAC

Information de transport :

Dimensions sans emballage        340 x 320 x 160 mm

Poids sans emballage     4,6 kg

Product Description Release Type
Calys 1000 / 1200 firmware

Firmware

 A05 exe
CALYS 1000 / 1200 user manual

Manuel d’utilisation

 NTA47265-300A4 pdf
CALYS 1200

Brochure commerciale

 05 / 2015 pdf
CALYS 50 / 75 / 100 / 1000 / 1200

Commandes SCPI

 DE16138 V10 pdf
Calys 50 /75 / 100 / 1000 / 1200

Customer – Level SCPI Commands

 DE15159 V10 pdf
DATACAL

Logiciel d’exploitation des données

 2.10 exe
DATACAL

Manuel d’utilisation

 2.7 pdf
VISULOG F.26

Logiciel de supervision/étalonnage/enregistrement/traçabilité.

Compatible jusque windows 10

 F26 exe
