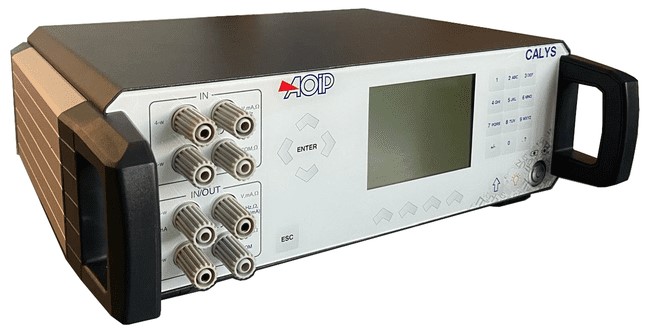

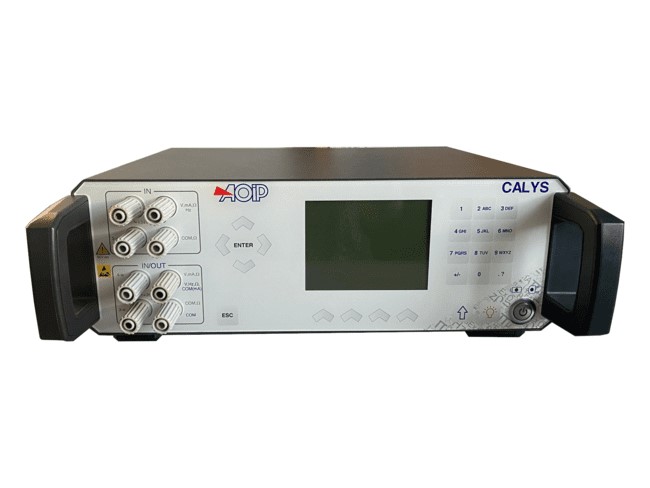

CALYS 1500

picto fleche Calibrateur multifonction modèle avancé haute précision / Thermomètre 2 voies

CALYS 1500, calibrateur multifonction de laboratoire le plus précis et le plus complet de la gamme, peut fonctionner à la fois en mode mesure / simulation (IN / OUT) ou en mode thermomètre à deux voies d’entrées (IN / IN) pour réaliser des étalonnages par comparaison. Il est équipé d’un communicateur HART pour l’étalonnage de transmetteurs HART et étalonne également les thermistances.

Poser une question
Etre rappelé par un conseiller

CALYS 1500, calibrateur électrique de laboratoire le plus précis et le plus complet de la gamme, peut fonctionner à la fois en mode mesure / simulation (IN / OUT) ou en mode thermomètre à deux voies d’entrées (IN / IN) pour réaliser des étalonnages par comparaison. Il est équipé d’un communicateur HART pour l’étalonnage de transmetteurs HART. Issu d'une collaboration étroite avec les industries, il intègre toutes les fonctions nécessaires au réglage et à la maintenance du process. Adapté à un usage en laboratoire et sur site, il mesure et émet simultanément sur 2 voies isolées, différents types de signaux de tension, courant, fréquence, résistance, pression ainsi que des thermocouples, des sondes résistives et thermistances. Doté de fonctionnalités étendues (mise à l’échelle, corrections appliquées sur capteurs, simulation de pas, mesure relative, fonctions statistiques…) et d’un audit trail, le CALYS 1500 respecte les normes 21 CFR Part 11 et NADCAP Traitement thermique (AMS 2750) et garantit l’exploitation et la traçabilité des données en conformité. 10 configurations de travail enregistrées par l'utilisateur ou le groupe utilisateur sont disponibles pour toujours trouver la configuration idéale pour un travail précis et répété. Il permet de mesurer et émettre simultanément des signaux tels que :

  • Température : Jusqu’à 0,005% L
  • Pression : Mesure, étalonnage par comparaison avec pompe à main externe
  • Résistance : Jusqu’à 0,006% L, gamme 50 KΩ
  • Courant : Jusqu’à 0,007% L, gamme 100 mA + Alimentation boucle 24 V
  • Tension : Jusqu’à 0,005% L, gamme 50 V
  • Fréquence : Jusqu’à 0,005% L, gamme 100 KHz

Procédures d'étalonnage et logiciel DATACAL

Facile à utiliser et complet, le CALYS 1500 permet de réaliser les opérations d’étalonnage sur l’ensemble de la chaîne de process. Emportez le calibrateur sur le terrain avec vous pendant toute la semaine avec ses 10 procédures d’étalonnage enregistrées dans l’instrument. Lancez la procédure après avoir connecté le capteur à l’instrument et sauvegardez les données pour un étalonnage sur site rapide et efficace. Une fois de retour au bureau, vous pouvez transférer les résultats d’étalonnage sur PC et éditer des certificats 100% personnalisables à l’aide du logiciel DATACAL dédié.

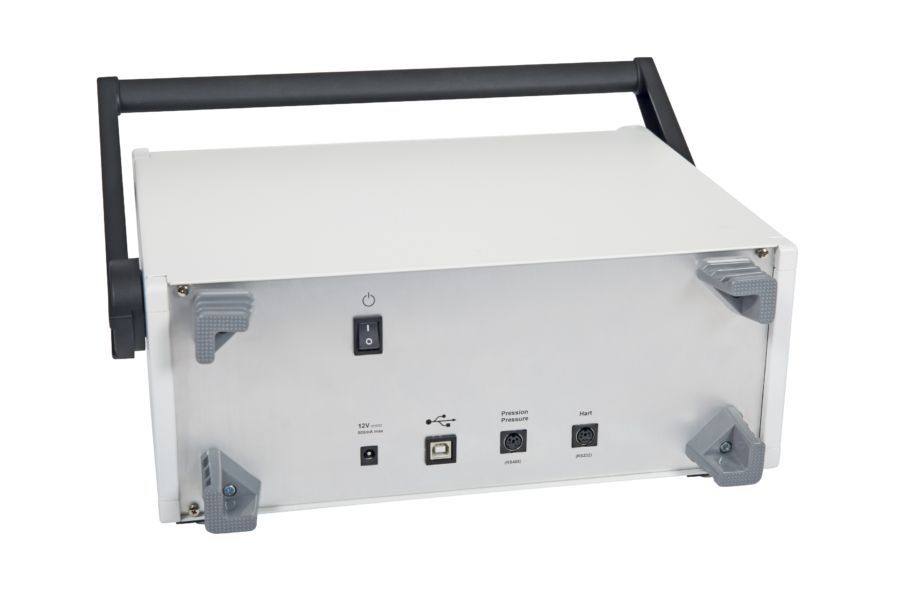

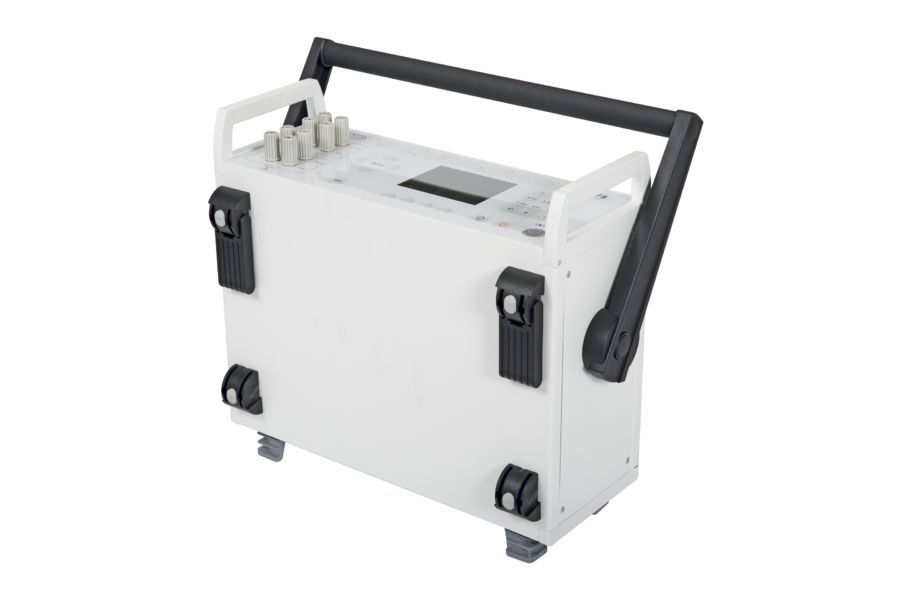

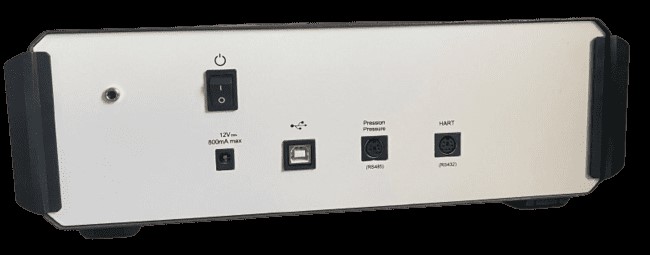

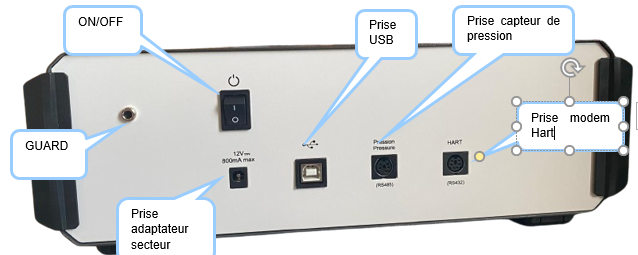

Design innovant et ergonomique

  • Boitier métallique pour une solidité accrue
  • Clavier tactile capacitif
  • Communication USB
  • Poignée de transport
  • Alimentation secteur et batterie

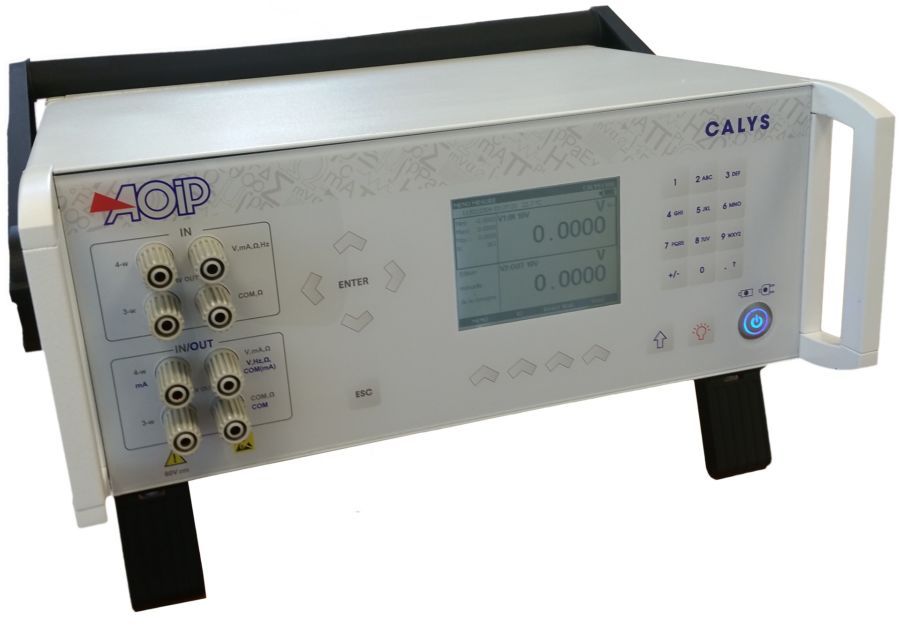

Ecran graphique et résolution d'écran

CALYS 1500 permet de sélectionner le nombre de chiffres après la virgule: Cette fonction se justifie en fonction des besoins de chaque utilisateur, qui souhaite ou non afficher la meilleure résolution du signal dans le cas d'étalonnages, ou au contraire la limiter afin de procéder simplement à des vérifications. Son double écran d'affichage indique en permanence la mesure, ainsi que la valeur émise et les calibres et fonctions utilisés. Il indique également sur la partie supérieure, la date et l'heure ainsi que la température extérieure. Lors de la mesure, la moyenne, le maximum, le minimum et le nombre de mesures effectuées apparaissent à gauche tandis que pour l'émission cet écran affiche tous les détails des fonctions de rampes, d'incréments, d'émission de valeurs fixes. Les menus déroulants sont utilisés avec le navigateur, et une aide en ligne est disponible pour faciliter les connexions des capteurs et fils de raccordement.

Performances et spécifications techniques en température @23°C ±5°C

L'exactitude est exprimée en % de la lecture (afficheur du CALYS 1500) + une valeur fixe.

Sondes résistives : Mesure et Emission

Capteur Gamme de mesure / émission spécifiée Résolution Précision / 1 an en mesure Précision / 1 an  en émission
Pt50 (α = 3851) -220°C à +850°C 0,01°C 0,006% L + 0,04°C 0,006% L + 0,04°C
Pt100 (α = 3851) -220°C à +850°C 0,01°C 0,006% L + 0,03°C 0,006% L + 0,035°C
Pt100 (α = 3916) -200°C à +510°C 0,01°C 0,006% L + 0,03°C 0,006% L + 0,035°C
Pt100 (α = 3926) -210°C à +850°C 0,01°C 0,006% L + 0,03°C 0,006% L + 0,035°C
Pt200 (α = 3851) -220°C à +850°C 0,01°C 0,006% L + 0,04°C 0,006% L + 0,04°C
Pt500 (α = 3851) -220°C à +850°C 0,01°C 0,006% L + 0,03°C 0,006% L + 0,04°C
Pt1000 (α = 3851) -220°C à +740°C 0,01°C 0,006% L + 0,03°C 0,006% L + 0,035°C
Ni100 (α = 618) -60°C à +180°C 0,01°C 0,006% L + 0,05°C 0,006% L + 0,04°C
Ni120 (α = 672) -40°C à +205°C 0,01°C 0,006% L + 0,05°C 0,006% L + 0,04°C
Ni1000 (α = 618) -60°C à +180°C 0,01°C 0,006% L + 0,05°C 0,006% L + 0,04°C
Cu10 (α = 427) -50°C à +150°C (Mes) -70°C à +150°C (Sim) 0,10°C (Mes)  0,01°C (Sim) 0,006% L + 0,18°C 0,006% L + 0,1°C
Cu50 (α = 428) -50°C à +200°C 0,01°C 0,006% L + 0,05°C 0,006% L + 0,05°C

Coefficient de température : < 10% de la précision/°C Mesure en sonde résistive 2, 3 ou 4 fils : reconnaissance automatique du nombre de fils connectés, avec indication à l'écran. Précision donnée pour un raccordement du capteur de température en montage 4 fils. Tenir compte de l'erreur propre du capteur de température utilisé et des conditions de sa mise en œuvre. Courant de mesure : 0,25 mA (Mesure) ou de 0,1 mA à 1mA (Emission) Temps d'établissement : < 5 ms

Thermocouples : Mesure et Emission

Capteur Etendue de mesure Résolution Précision / 1 an en mesure Etendue de simulation Résolution Précision / 1 an en émission
K - 250 à - 200°C

- 200 à - 120°C

-120 à + 1 372°C

 0,10°C

0,05°C

0,01°C

 0,50°C

0,15°C

0,0050% L + 0,08°C

 - 250 à - 50°C

- 50 à + 120°C

+ 120 à + 1020°C

+ 1020 à + 1370°C

 0,01°C

0,01°C

0,01°C

0,01°C

 0,15% L

0,06°C

0,005% L + 0,05°C

0,007% L + 0,05°C
T - 250 à - 200°C

- 200 à - 100°C

- 100 à + 80°C

+ 80 à + 400°C

 0,1°C

0,01°C

0,01°C

0,01°C

 0,50°C

0,05% L + 0,06°C

0,015% L + 0,07°C 0,06°C

 - 250 à - 100°C

- 100 à + 0°C

+ 0 à + 400°C

 0,01°C

0,01°C

0,01°C

 0,1% L + 0,05°C

0,02% L + 0,06°C

0,055°C
J - 210 à - 120°C

- 120 à + 60°C

+ 60 à + 1 200°C

 0,01°C

0,01°C

0,01°C

 0,15°C

0,005% L + 0,07°C

0,0025% L + 0,06°C

 - 210 à + 0°C

+ 0 à + 50°C

+ 50 à + 1 200°C

 0,01°C

0,01°C

0,01°C

 0,03% L + 0,08°C

0,05% L + 0,07°C

0,005% L + 0,04°C
E - 250 à - 200°C

- 200 à + 100°C

+ 100 à + 1 000°C

 0,05°C

0,01°C

0,01°C

 + 0,30°C

+ 0,06°C

0,005% L + 0,05°C

 - 250 à + 40°C

+ 40 à + 550°C

+ 550 à + 1 000°C

 0,01°C

0,01°C

0,01°C

 0,15°C

0,005% L + 0,12°C

0,005% L + 0,13°C
R - 50 à + 150°C

+ 150 à + 550°C

+ 550 à 1 768°C

 0,10°C

0,10°C

0,01°C

 + 0,60°C

+ 0,30°C

+ 0,30°C

 - 50 à + 0°C

+ 0 à + 350°C

+ 350 à + 1 768°C

 0,01°C

0,01°C

0,01°C

 0,35% L + 0,4°C

+ 0,4°C

+ 0,25°C
S - 50 à + 150°C

+ 150 à + 550°C

+ 550 à +1450°C

+ 1450 à + 1 768°C

 0,10°C

0,10°C

0,05°C

0,05°C

 0,80°C

0,30°C

0,30°C

0,35°C

 - 50 à + 0°C

+ 0 à + 350°C

+ 350 à + 1 768°C

 0,01°C

0,01°C

0,01°C

 0,25% L + 0,4°C

0,30°C

0,25°C
B + 400 à + 900°C

+ 900 à + 1 820°C

 0,10°C

0,05°C

 0,005% L + 0,4°C

0,005% L + 0,2°C

 + 400 à + 900°C

+ 900 à + 1 820°C

 0,01°C

0,01°C

 0,005% L + 0,4°C

0,005% L+ 0,2°C
U - 200 à - 100°C

- 100 à + 660°

 0,01°C

0,01°C

 + 0,13°C

+ 0,09°C

 - 200 à + 400°C

+ 400 à + 600°C

 0,05°C

0,05°C

 + 0,09°C

+ 0,11°C
L - 200 à + 900°C 0,01°C + 0,10°C - 200 à + 900°C 0,05°C + 0,15°C
C - 20 à + 900°C

+ 900 à + 1730°C

+ 1730 à + 2 310°C

 0,05°C

0,05°C

0,05°C

 0,15°C

0,008% L+ 0,12°C

0,015% L+ 0,12°C

 - 20 à + 1 540°C

+ 1 540 à + 2 310°C

 0,10°C

0,10°C

 + 0,25°C

0,012% L+ 0,1°C
N - 240 à - 190°C

- 190 à - 110°C

- 110 à + 0°C

+ 0 à + 400°C

+ 400 à + 1 300°C

 0,10°C

0,05°C

0,01°C

0,01°C

0,01°C

 0,25% L

0,10% L

0,04% L + 0,06°C

0,08°C

0,005% L + 0,06°C

 - 240 à - 200°C

- 200 à + 10°C

+ 10 à + 250°C

+ 250 à + 1300°

 0,01°C

0,01°C

0,01°C

0,01°C

 0,15 % L

+ 0,10°C

+ 0,08°C

0,008% L + 0,05°C
PlatineL - 100 à + 100°C

+ 100 à + 1 400°C

 0,01°C

0,01°C

 0,15°C

0,005% L + 0,06°C

 - 100 à + 1 400°C 0,05°C +0,10°C
Mo + 0 à + 1 375°C 0,01°C 0,005% L + 0,06°C + 0 à + 1 375°C 0,05°C 0,005% L + 0,06°C
NiMo/NiCo - 50 à + 1 410°C 0,01°C 0,005% L + 0,30°C - 50 à + 1 410°C 0,05°C 0,005% L + 0,30°C

La précision est garantie pour une jonction de référence (JR) à 0°C. Avec utilisation de la JR interne (sauf couple B), ajouter une incertitude supplémentaire de 0,2°C. Il est possible, couple B excepté, de choisir par programmation au clavier la localisation de la jonction de référence : Externe à 0°C ou interne (compensation de la température des bornes de l'appareil) ou par programmation de la température. Affichage des valeurs : C, °F et K. Coefficient de température : < 5 % de la précision /°C Thermocouples G, D : Spécifications sur documentation technique annexe disponible sur demande

Performances et spécifications techniques en pression @23°C ±5°C

calys75-capteurPression : Mesure par capteur numérique externe

Gammes 0-1 bar 0-3 bar 0-10 bar 0-30 bar 0-100 bar 0-300 bar 0-1000 bar
Absolue X X X X X X X
Relative X X X X

Existe en relatif, absolu et différentiel. Connecteur : ¼ gaz Résolution : 0,02% de l'étendue de mesure Précision : -0,05% de la plage entre 10 et 40°C - 0,1% de la plage de -10 à +10°C et de 40 à 80°C Ce module numérique ACL433 de pression est connecté au CALYS 1500 par RS485 grâce à un câble de liaison. Toutes les mesures sont numérisées et compensées en température grâce à un polynôme de correction implémenté en usine lors de l'étalonnage du capteur.

Performances et spécifications techniques en process @23°C ±5°C

Courant continu : Mesure

Mesure avec ou sans alimentation de boucle

Calibre Rés. Précision / 1 an Nota Rin
0-20 mA 0,1 µA 0,007% L + 0,8 µA < 30 Ω
4-20 mA 0,1 µA 0,007% L + 0,8 µA < 30 Ω
±100 mA 0,1 µA 0,007% L + 2 µA < 30 Ω

Coefficient de température : < 7 ppm/°C hors domaine de référence Alimentation de boucle : 24 V ± 10% Comptabilité HART® : Impédance d’entrée Rin = 280 Ω Affichage avec mise à l’échelle linéaire ou quadratique Spécifications données pour les configurations du CALYS : - Mode actif (+24V ON) ↔ Mesureur mode passif (+24 V OFF) - Mode passif (+24 V OFF) ↔ Mesureur mode actif (+24 V ON)

Tension continue : Mesure

Calibre Gamme Rés. Précision / 1 an Nota Rin
100 mV -10 mV à 100 mV 1 µV 0,005% L + 2 µV > 10 MΩ
1 V -100 mV à 1 V 10 µV 0,005% L + 8 µV > 10 MΩ
10 V -1 V à 10 V 100 µV 0,007% L + 80 µV = 1 MΩ
50 V -5 V à 50 V 1 mV 0,007% L + 0,5 mV = 1 MΩ

Coefficient de température : < 5 ppm/°C hors domaine de référence

Fréquence et comptage : Mesure

Calibre Gamme de mesure Résolution Précision / 1 an
10 KHz 1 Hz à 10 KHz 0,01 Hz 0,005% L + 5 mHz
100 KHz 10 Hz à 100 KHz 0,1 Hz 0,005% L + 5 mHz

Coefficient de température : < 5 ppm/°C hors domaine de référence Echelle : En coup/min et Hz Niveau de déclenchement : 1 V Mesure sur signal fréquence et sur contacts secs Dans le cas d'un comptage, cette mesure pourra se faire sur un temps défini ou un temps infini Résistance : Mesure

Calibre Résolution Précision / 1 an
400 Ω 1 mΩ 0,006% L + 8 mΩ
3600 Ω 10 mΩ 0,006% L + 50 mΩ
50 KΩ (1) 100 mΩ 0,008% L + 1 Ω

(1) Uniquement sur voie 1 Coefficient de température : < 5 ppm/°C hors domaine de référence Mesure en résistance 2, 3 ou 4 fils : Reconnaissance automatique du nombre de fils connectés avec indication sur l'écran Spécifications données pour une mesure en 4 fils Tension aux bornes en circuit ouvert : < 10 V Test de continuité : Circuit Ouvert pour R > 1000 Ω et circuit Fermé pour R < 1000 Ω

Courant continu : Emission

Calibre Résolution Précision / 1 an Note
24 mA 1 µA 0,007% L + 0,8 µA Emission avec ou sans alimentation de boucle (24 V)
4-20 mA 1 µA 0,007% L + 0,8 µA
0-20 mA 1 µA 0,007% L + 0,8 µA

Coefficient de température : < 7 ppm/°C hors domaine de référence Temps d'établissement: < 5 ms Spécifications données pour les configurations du CALYS : - Mode actif (+24V ON) ↔ Mesureur mode passif (+24 V OFF) - Mode passif (+24 V OFF) ↔ Mesureur mode actif (+24 V ON) Emission par pas pré-programmés

0% 25% 50% 75% 100%
4-20 mA linéaire 4 8 12 16 20
0-20 mA linéaire 0 5 10 15 20
4-20 mA quad 4 5 8 13 20
0-20 mA quad 0 1,25 5 11,25 20
4-20 mA vannes 3,8-4--4,2 12 19, 20, 21

Tension continue : Emission

Calibre Gamme d'émission Rés. Précision / 1 an Charge Min
100 mV -5 mV à 100 mV 1 µV 0,005% L + 2 µV 1 KΩ
1 V -5 mV à 1 V 10 µV 0,005% L + 8 µV 2 KΩ
10 V -100 mV à 10 V 100 µV 0,007% L + 80 µV 4 KΩ
50 V -100 mV à 50 V 1 mV 0,007% L + 0,5 mV 4 KΩ

Coefficient de température : < 5 ppm/°C hors domaine de référence

Fréquence et impulsions : Emission

Calibre Résolution Précision / 1 an
1000 Hz 0,01 Hz 0,005% L + 5 mHz
100 KHz 1 Hz 0,005% L + 5 mHz

Coefficient de température : < 5 ppm/°C hors domaine de référence Echelle : En coup/min et Hz Emission de pulses et simulation de contacts secs Amplitude max du signal : 20 V (Sélectionnable par l'utilisateur)

Résistance : Emission

Calibre Gamme d'émission Rés. Précision / 1 an Nota Iext
400 Ω - 1 mA (Courant continu) 1 Ω à 400 Ω 10 mΩ 0,006% L + 20 mΩ Iext : 0,1 mA - 1 mA
400 Ω - 1 mA (Courant pulsé) 1 Ω à 400 Ω 10 mΩ 0,006% L + 30 mΩ Iext : 0,1 mA - 1 mA
400 Ω - 4 mA (Courant continu) 1 Ω à 400 Ω 10 mΩ 0,006% L + 20 mΩ Iext : 1 mA - 4 mA
400 Ω - 4 mA (Courant pulsé) 1 Ω à 400 Ω 10 mΩ 0,006% L + 30 mΩ Iext : 1 mA - 4 mA
3600 Ω (Courant continu) 10 Ω à 3600 Ω 100 mΩ 0,006% L + 100 mΩ Iext : 0,1 / 1 mA
3600 Ω (Courant pulsé) 10 Ω à 3600 Ω 100 mΩ 0,006% L + 200 mΩ Iext : 0,1 / 1 mA

Coefficient de température : < 5 ppm/°C hors domaine de référence Iext : Courant reçu par le calibrateur

Fonctionnalités additionnelles

Menu Fichier Jusqu'à 10 configurations complètes peuvent être sauvegardées dans l'appareil et rappelées à tout moment.
Mise à l'échelle en mesure et simulation La mise à l'échelle permet d'afficher un signal process en % de la pleine échelle ou en tout autre grandeur. Cette fonction permet également de corriger les capteurs après un étalonnage
Mesure relative La fonction permet de :

  • Programmer une valeur de référence différente de celle de l'appareil (fonction NUL)
  • Annuler par mesure ou programmation une valeur constante ou parasite (fonction TARE)
Menu simulation La simulation d'une valeur est effectuée en tapant soit directement cette valeur sur le clavier, ou en modifiant à l'aide d'un curseur le digit concerné.
Racine carrée En mesure et simulation de courant, cette fonction permet de tenir compte d'un signal quadratique émanant d'un transmetteur type ΔP.
Calcul statistique Affichage permanent de la moyenne, minimum et maximum du signal mesuré, ainsi que du nombre de mesures effectuées.
Test de transmetteurs La fonction permet la vérification de transmetteurs et indicateurs avec affichage des courbes de déviation durant le test et émission d'un rapport d'étalonnage. 20 procédures peuvent être stockées ainsi que les résultats de tests.
Test de switch En température ou en pression, le CALYS 1500 permet de contrôler les niveaux de déclenchement de thermostats et pressostats électroniques.
Génération de rampes Rampes simple ou cyclique Réglage de la valeur de départ, d'arrivée, des temps nécessaires pour effectuer cette simulation et du nombre de rampes dans le cas de rampes cycliques, quel que soit le signal.
Simulation de pas (steps) 2 modes de simulation sont proposés :

  • Mode manuel : L’utilisateur règle la valeur de départ, le nombre de pas et le temps
  • Mode programmé : L'opérateur dispose d'une centaine de valeurs préprogrammées.

En simulation de courant, l'opérateur disposera en plus d'un certain nombre de valeurs préprogrammées en fonction du calibre, correspondant à 0%, 25%, 50%, 75% et 100% du calibre sélectionné. Le choix se fait entre les calibres 0-20 mA linéaire / quadratique et 4-20 mA linéaire / quadratique.
Synthétiseur Avec 100 valeurs entrées manuellement dans le CALYS 1500, vous pouvez recréer la génération d'une courbe.
Fonction Transmetteur CALYS 1500 peut être utilisé en tant que transmetteur, l’entrée de mesure étant recopiée sur la sortie suite à une mise à l'échelle.
Mémoire Jusqu’à 10 configurations complètes de l’appareil (type d’entrée / sortie, calibre…) Capacité d’enregistrement de 10000 valeurs en une ou plusieurs salves d’acquisition, soit plus d’une semaine de configurations, de salves de mesure, de procédures d’étalonnage et de procès-verbaux d’étalonnage.

Spécifications générales

Dimensions L x l x h 330 x 220 x 100 mm
Masse 4,6 Kg
Ecran Afficheur LCD graphique 240 x 320 pixels avec rétroéclairage et réglage du contraste Affichage des mesures sous forme de tableau ou courbe de tendance
Alimentation 230 V ±10 %, 50/60 Hz
Batterie Type: Lithium-Ion Temps de charge:  3 heures Endurance : 8 heures
Interfaces de communication USB

Spécifications environnementales

Domaine de référence 23°C ±5°C (HR : 45 à 75 % sans condensation)
Domaine nominal de fonctionnement -10 à 50°C (HR : 20 à 80 % sans condensation)
Domaine limite de fonctionnement -15 à 55°C (HR : 10 à 80 % sans condensation) (70% à 55°C)
Conditions de stockage -30°C à +60°C
Altitude de fonctionnement 0 à 2000 m
Indice de protection IP52 selon EN60529

Sécurité

Protections
  • Electronique : Jusqu’à 250 V sur les fils ‘tension’
  • Par fusible sur les fils ‘courant’
  • Contre l’ouverture du circuit ‘courant’ en mesure de résistances selfiques
Classe Conforme à la norme européenne EN 61010-1
Tension d'assignation par rapport à la terre 60 V
Tenue aux chocs secousses et vibrations EN 61010-1
Conformité CEM EN 61326-1, CEM 2004/108/CE



Instrument :

CALYS 1500               Calibrateur électrique documenté de haute précision Livré en standard avec :

  • un jeu de 6 cordons de mesure,
  • un chargeur de batterie,
  • une notice de prise en main rapide
  • un certificat sortie d’usine

Accessoires :

ACL433                 Module externe de pression, raccord G 1/4" Différentes gammes de pression 0-1000 bar (à préciser à la commande Pression absolue ou relative: Gamme de -1 -> 1; 3; 10; 30 bar Pression absolue uniquement: Gamme de -1 -> 100; 300; 1000 bar ACL9311               Jeu de 6 cordons avec pinces crocodiles amovibles ER 49504-000       Câble USB ACL500                 Modem numérique Hart pour CALYS 150 ACL600                 Câble de liaison CALYS 150 vers fours et bains d’étalonnage Merci de nous consulter pour vérifier la compatibilité de votre four ou bain d’étalonnage

Logiciel :

DATACAL              Logiciel d’exploitation et programmation Livré avec cordon USB

Certification :

QMA11EN              Certificat de calibration COFRAC

Information de transport :

Dimensions sans emballage        340 x 320 x 160 mm Poids sans emballage     4,6 kg

Product Description Release Type
CALYS 150 / 1500 scpi commands

Customer – Level SCPI Commands

 DE15160 V1.3 pdf
Calys 1500 fimrware

Firmware

 A11 exe
CALYS 1500 scpi commands

Commandes SCPI

 DE15160 V1.3 pdf
CALYS 1500 user manual

Manuel d’utilisation

 NTA47271-300A6 pdf
DATACAL

Logiciel d’exploitation des données

 2.10 exe
DATACAL

Manuel d’utilisation

 2.7 pdf
VISULOG F.26

Logiciel de supervision/étalonnage/enregistrement/traçabilité.

Compatible jusque windows 10

 F26 exe
