ADT226/226EX: Calibrateurs de process multifonctions

picto fleche calibrateur de process ADT226

Calibrateur de process multifonctionsADT226/226EX: Calibrateurs de process multifonctions - 227227Ex 2 - AOIP

  • Génère, simule et mesure pression, température et signaux électriques
  • Baromètre intégré
  • Modèle à sécurité intrinsèque disponible (EX)
  • Ecran tactile similaire a un Grand smartphone
  • Communication USB type C et BLUETOOTH
  • IP67

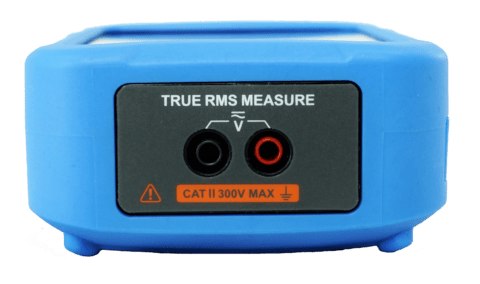

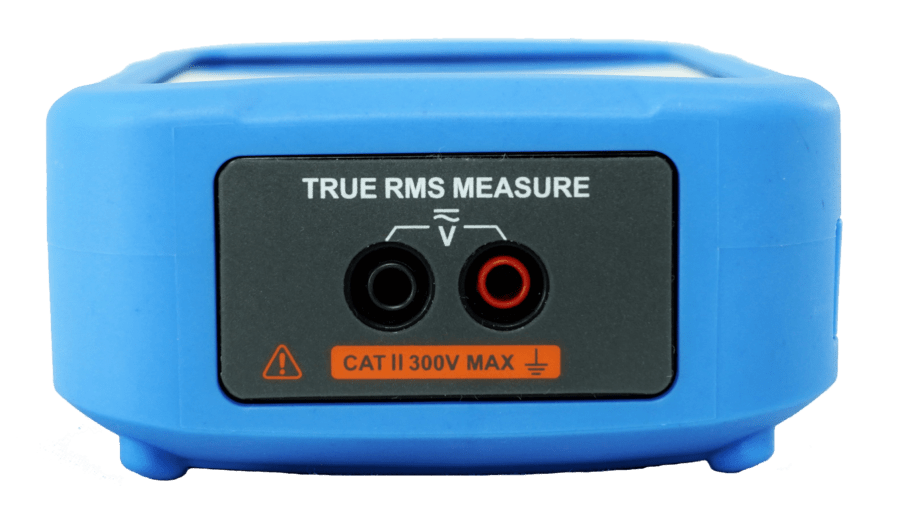

  • Mesure haute tension (300V AC)
  • Voltmètre à valeur efficace et vraie
  • 2 Ports de module de pression à  pour capteur externe ADT 161
  • Mesure de pression différentielle statique élevée 0.002% FS
  • Etalonnage accrédité ISO 17025 avec données inclu en standard

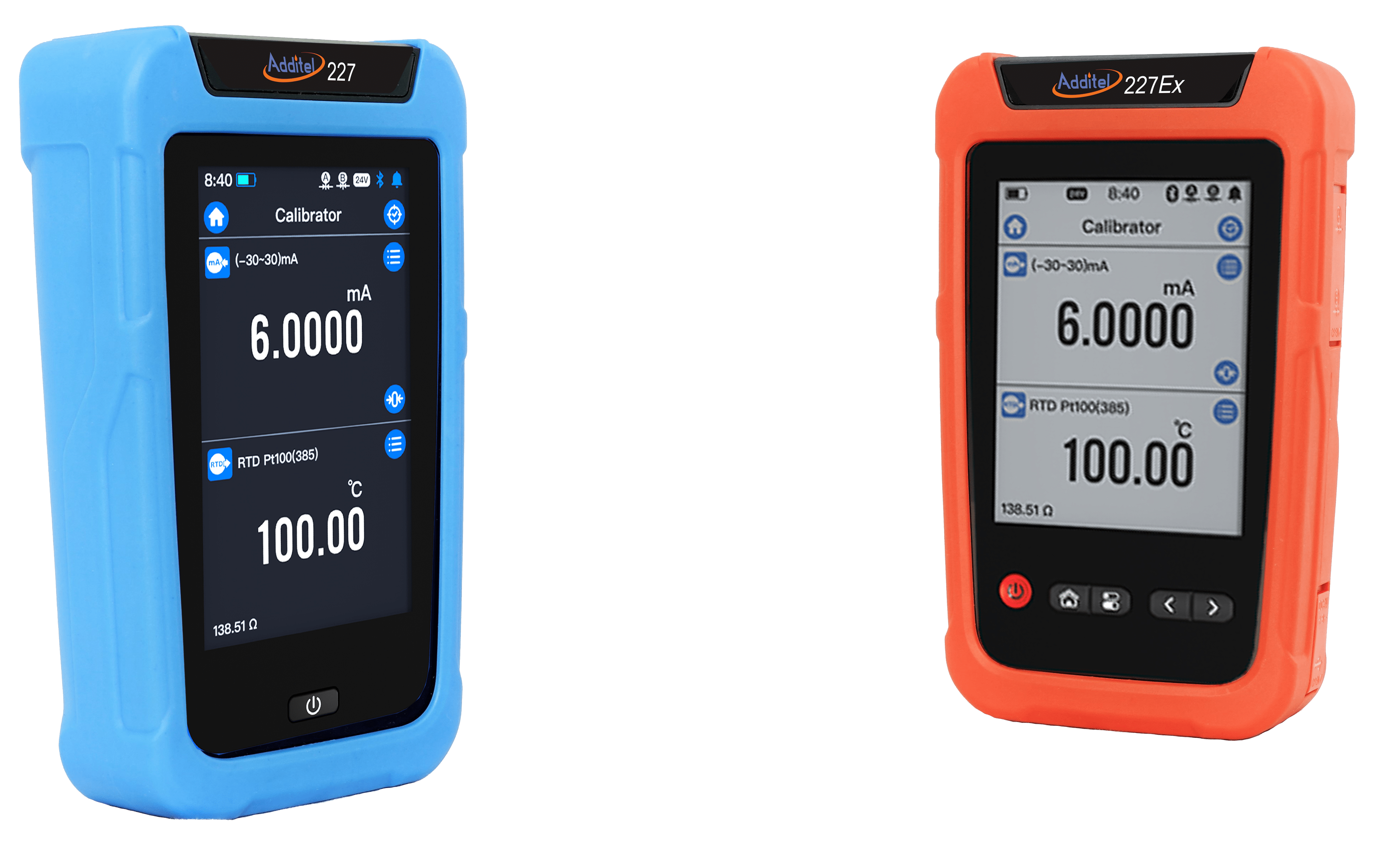

  • Existe en précision augmentée: ADT227 et ADT227EX

Poser une question
Etre rappelé par un conseiller

Aperçu :

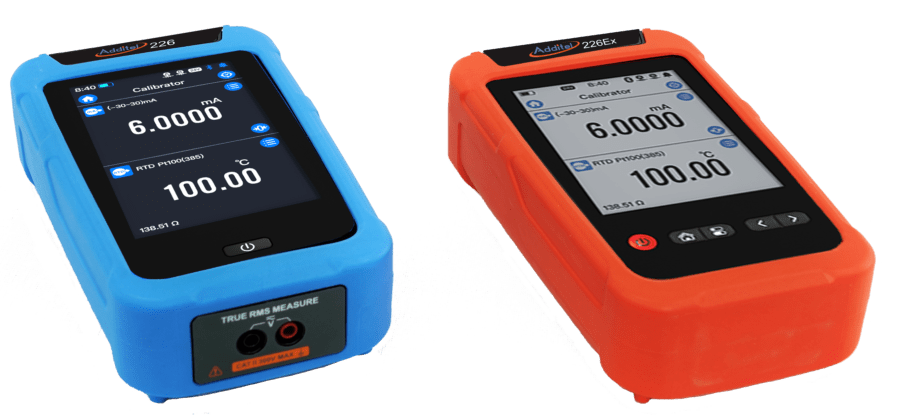

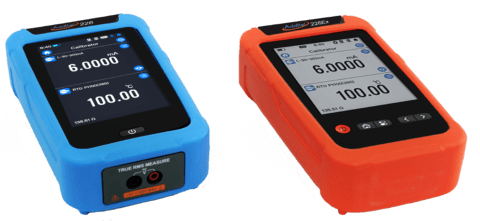

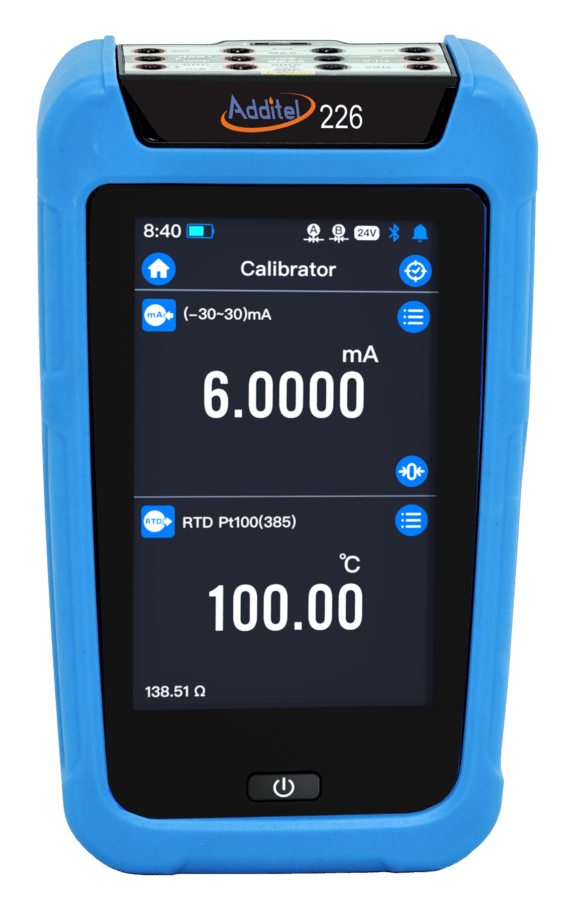

La nouvelle série de Calibrateur de process multifonctions d'ADDITEL offre portabilité, fonctionnalités et précision à un tout nouveau niveau , associés  à un écran tactile de couleur intuitif et facile à utiliser.

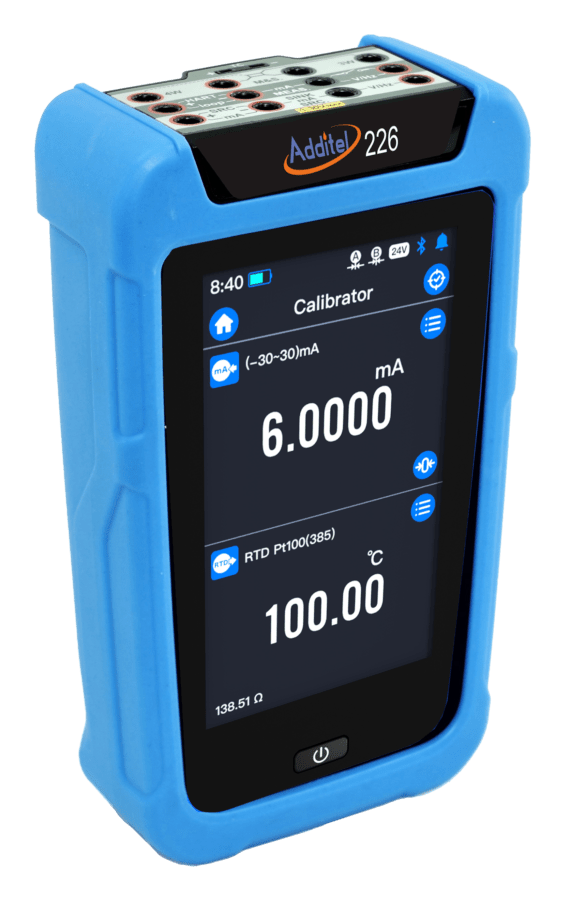

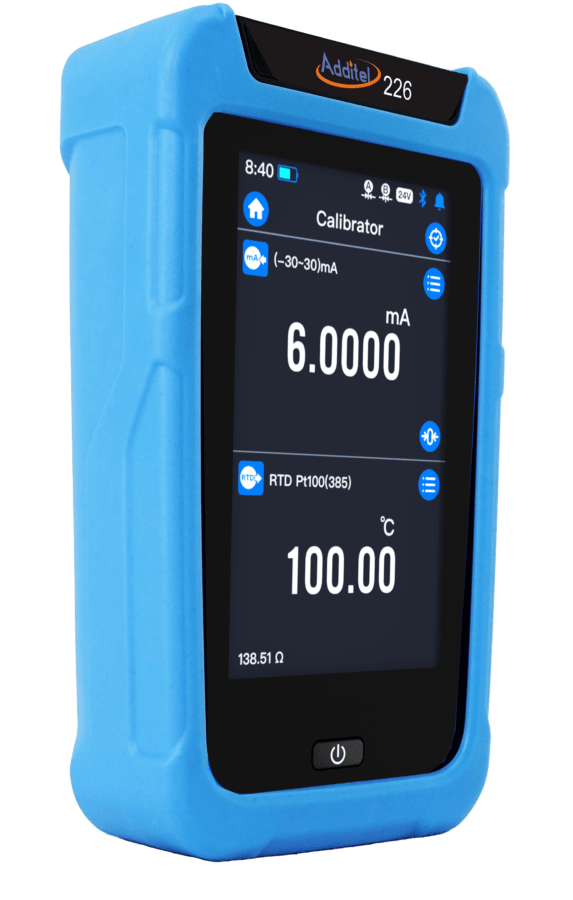

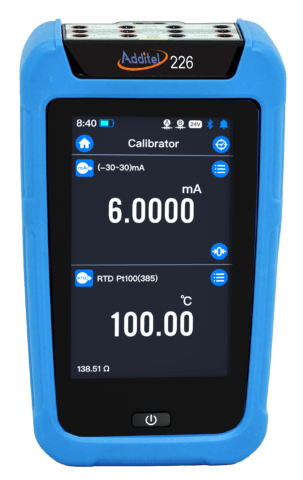

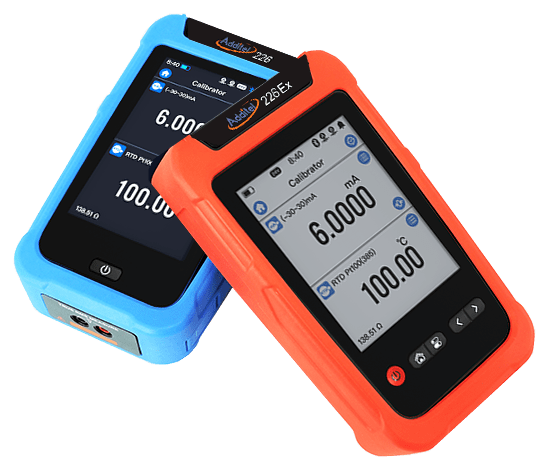

L'ADT226 est un Calibrateur de process puissant mais d'un excellent rapport qualité /prix doté avec en option la  sécurité intrinsèque certifiée ATEX.

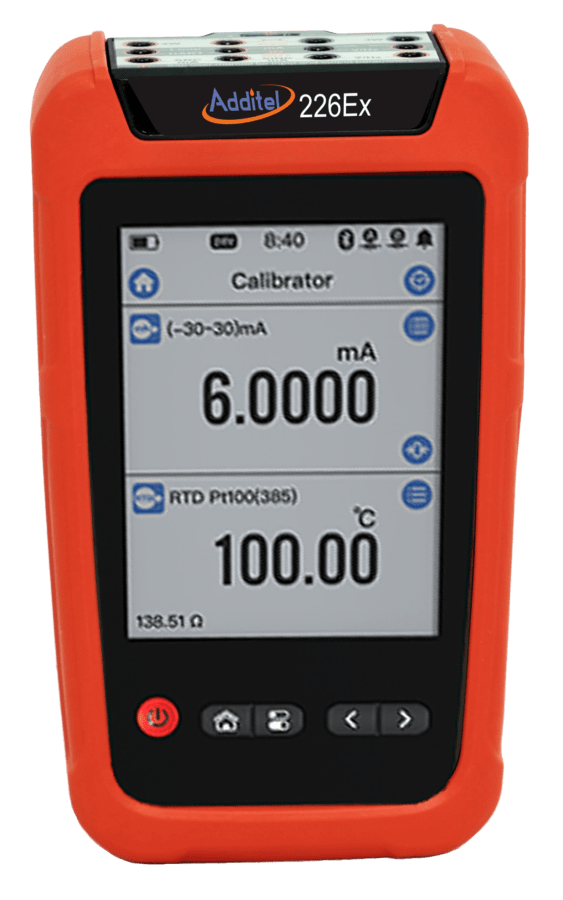

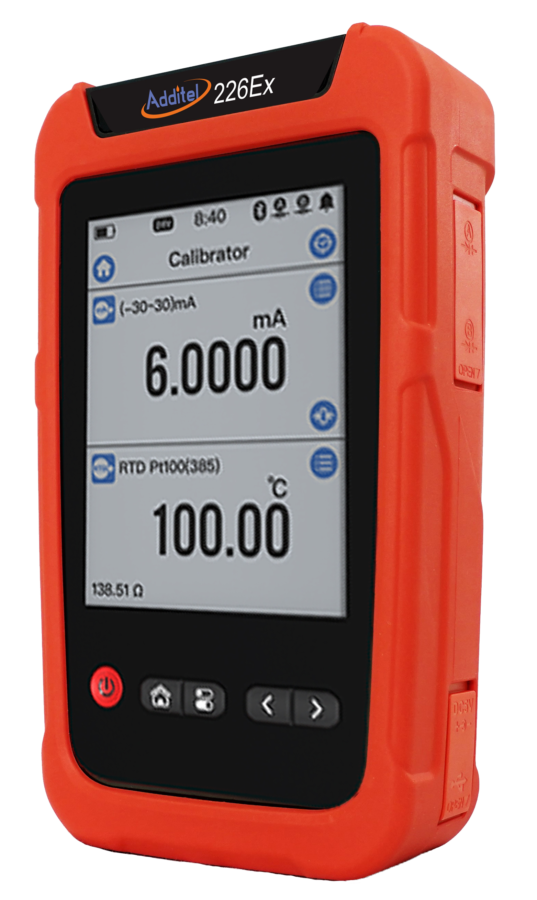

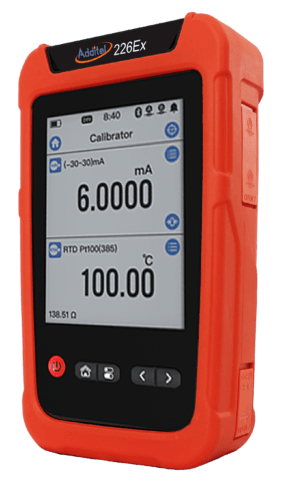

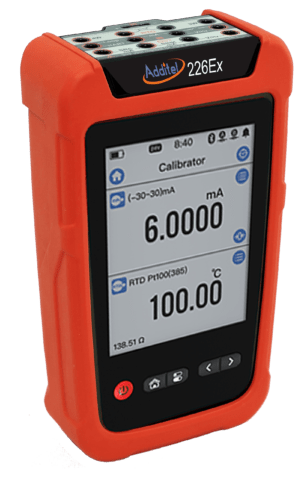

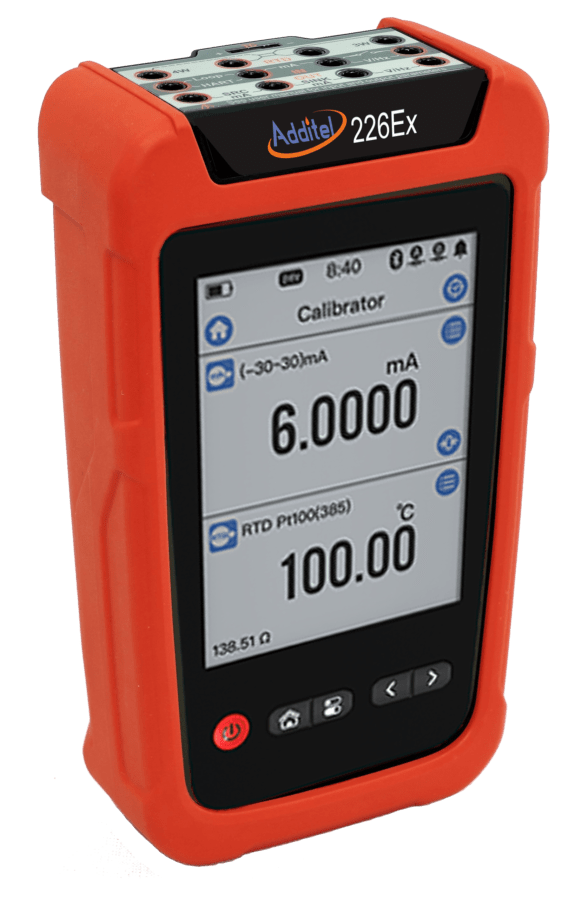

ADT226EX vous permet d'effectuer des travaux d'étalonnage dans les environnements les plus difficiles.
Nous sommes convaincus que ces nouveaux outils non seulement répondront à vos exigences d'étalonnage, mais rendront également la métrologie simple pour vous !

Fonctionnalités :

La série ADT226 apporte une toute nouvelle interface aux utilisateurs au monde des Calibrateur de process.
Avec une interface piloté par le menu et une petite taille/poids, l'adt226 est le plus petit Calibrateur de processus multifonctionnel de l'industrie avec une version à sécurité intrinsèque pour démarrer l'ADT226EX.
IL adopte une conception technique avancée, pour la main de l'homme le Calibrateur processus portable de terrain est le plus pratique.
L'ADT226 a été développé avec un puissant système d'exploitation intégré qui résoudra les problèmes courants sur d'autres instruments, notamment une réponse lente, un fonctionnement des touches lent, une consommation d'énergie élevée et un traitement des mesures globalement lent.

Précision :

La nouvelle série ADT226 d'ADDITEL offre des précisions nettement améliorées notamment une précision électrique de 0.015% RD+ 0.005% FS, une précision en mode de pression différentielle statique élevée a 0.002% FS et des améliorations globales des précisions de mesure de température.

Performances de mesure des thermocouples :

La série ADT226 offre des capacités de mesure de thermocouple hautement améliorées mais améliore aussi considérablement les spécifications (CSF) de compensation de soudure froide et un temps de stabilisation bien amélioré.

Fonctionnalité de gain de temps:

En plus de toutes les excellentes fonctionnalités mentionnées ci-dessus, la série ADT226 est dotée de fonctionnalités permettant de gagner du temps, telles que le guide de schéma de câblage, pour faciliter les connexions électriques, du calculateur thermique, du convertisseur de pression et de température intégré.
Un centre de diagnostic intégré comprenant une messagerie intelligente d'alarme et d'erreur en temps réel, un rapport et unautotest complet pour aider nos clients à tirer le meilleur parti de leur investissement dans les outils d'étalonnage ADDITEL.

Portable et robuste :

Les exigences liées aux travaux d'étalonnage à distance peuvent être difficiles.

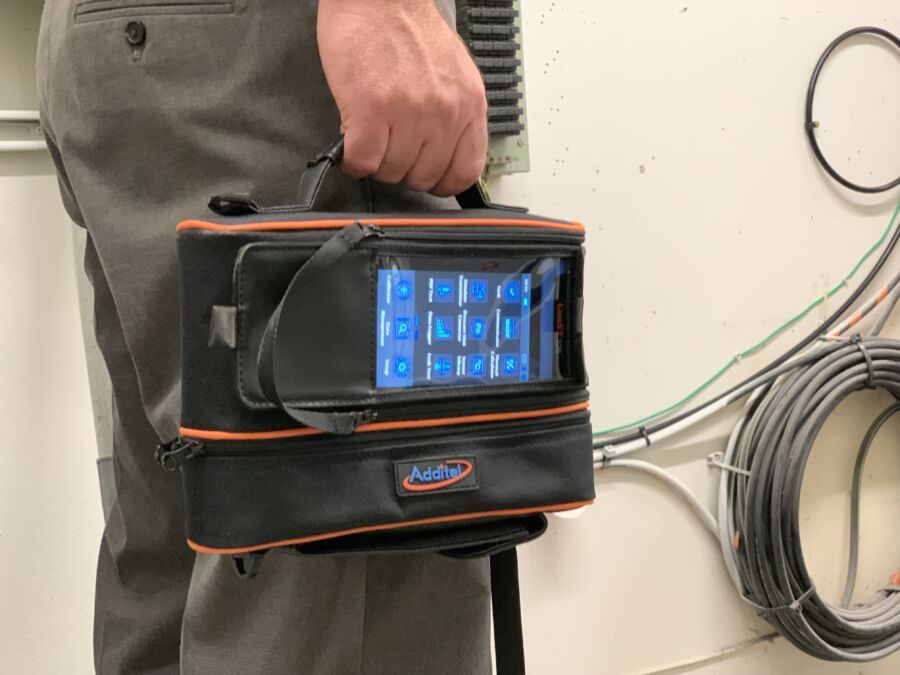

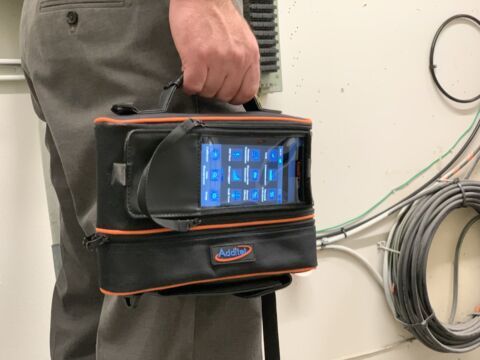

La série ADT226 est légère, ultra portable et utilise un écran LCD couleur qui vous aidera à voir facilement même dans les versions (EX) à sécurité intrinsèque.
Tous les modèles de la famille ADT226 ont été conçus dans un soucis de robustesse et de fiabilité et répondent aux normes IP67 avec un test de chute de 1 mètre, une exposition aux xénons, aux vibrations de 4G et un test de chute de bille d'acier de 130g sur l'écran.
D'autres conditions environnementales ont également été prises en compte telles que la température et l'humidité. Pour lutter contre ces éléments externes, ADDITEL a travaillé sur une conception de circuit interne et une technologie de processus uniques pour permettre la plus grande confiance lors de tous vos travaux critiques d'étalonnage et de mesure.

Caractéristiques ADT226 ADT226Ex
Gamme Résolution Précision Gamme Résolution Précision
Tension DC 0 à 15V 0,1 mV 0,015 % RDG + 0,005 % PE 0 à 10,5 V 0,1 mV 0,02 % RDG + 0,005 % PE
Courant continu 0 à 25mA 0,1 uA 0,015 % RDG + 0,005 % PE 0 à 25mA 0,1 uA 0,02 % RDG + 0,005 % PE
Résistance 0 à 400 Ω 1 mΩ 0,015 % RDG + 0,005 % PE 0 à 400 Ω 1 mΩ 0,02 % RDG + 0,005 % PE
0 à 4000 Ω 10 mΩ 0,015 % RDG + 0,005 % PE 0 à 4000 Ω 10 mΩ 0,02 % RDG + 0,005 % PE
Fréquence 0,01 à 50000,0 Hzbnn+ nn)52 6 chiffres 0,005 % RDG + 5 sur le dernier chiffre 0,01 à 50000,0 Hz Gamme automatique, 6 chiffres 0,005 % RDG + 5 sur le dernier chiffre6 chiffres 0,005 % RDG + 5 sur le dernier chiffre
Tension mV (TC) -10 à 75 mV 0,1 uV 0,015 % RDG + 0,005 % PE -10 à 75 mV 0,1 uV 0,02 % RDG + 0,005 % PE
Impulsion 0 à 9999999 1 N / A 0 à 9999999 1 N / A
Front montant et front descendant en option, tension de seuil minimale : 2,5 V
Puissance de boucle (max 25mA) 24V N / A ±1V 20V N / A ± 1
Caractéristiques ADT226 ADT226Ex
Gamme Résolution Précision Gamme Résolution Précision
Tension DC -300 à 300 mV 1 μV 0,015 % RDG + 0,005 % PE -300 à 300 mV 1μV 0,02 % RDG + 0,005 % PE
-30 à 30 V 0,1 mV 0,015 % RDG + 0,005 % PE -30 à 30 V 0,1 mV 0,02 % RDG + 0,005 % PE
Coefficient de température : ±5 ppm FS/°C (-10°C à 10°C et 30°C à 50°C)
Impédance : -300 mV à 300 mV = > 100 MΩ, -30 V à 30 V = >1 MΩ
Haute tension DC -300 à 300 V 10 mV 0,05 % RDG + 0,01 % PE N / A
Coefficient de température : ±0,0025 % FS/°C DC Haute tension N/A (-10 °C à 10 °C et 30 °C à 50 °C)
La tension d'entrée la plus élevée est de 300 V, IEC61010 300 V CATII
Réjection en mode commun : >100 dB (à 50 ou 60 Hz)
Impédance : > 4 MΩ, couplage DC
Haute tension AC 300V (40 à 500Hz) 10 mV 0,5 % RDG + 0,05 % PE N / A
Coefficient de température : ±（0,025% RD + 0,0025% FS /°C, -10°C à 10°C et 30°C à 50°C)
La tension d'entrée la plus élevée est de 300 V, IEC61010 300 V CATII
9 % à 100 % de la plage convient aux indicateurs de précision ci-dessus
Impédance : >4 MΩ, <100pF, couplage AC
Courant continu -30 à 30mA 0,1 μA 0,015 % RDG + 0,005 % PE -30 à 30mA 0,1 μA 0,02 % RDG + 0,005 % PE
Coefficient de température : ±5ppm FS/°C (-10°C à 10°C et 30°C à 50°C), Impédance : < 40 Ω
Résistance (4 fils) 0 à 400 Ω 1 mΩ 0,015 % RDG + 0,005 % PE 0 à 400 Ω 1 mΩ 0,02 % RDG + 0,005 % PE
0 à 4000 Ω 10 mΩ 0,015 % RDG + 0,005 % PE 0 à 4000 Ω 10 mΩ 0,02 % RDG + 0,005 % PE
Coefficient de température : ±5 ppm FS/°C (-10°C à 10°C et 30°C à 50°C)
2 fils + 50 mΩ, 3 fils + 10 mΩ
Courant d'excitation : 0,25 mA
Tension mV (TC) -10 à 75 mV 0,1 μV 0,015 % RDG + 0,005 % PE -10 à 75 mV 0,1 μV 0,02 % RDG + 0,005 % PE
Coefficient de température : ±5ppm FS/°C (-10°C à 10°C et 30°C à 50°C)
Impédance : >100 MΩ
La fréquence 0,01 à 50000Hz Gamme automatique, 6 chiffres 0,005 % RDG + 5 sur le dernier chiffre 0,01 à 50000Hz Gamme automatique, 6 chiffres 0,005 % RDG + 5 sur le dernier chiffre
Tension de seuil minimale : 2,5 V
Unités prises en charge : Hz, kHz, MHz, CPM, CPH, s, ms, µs
Impulsion 0 à 9999999 1 N / A 0 à 9999999 1 N / A
Front montant et front descendant en option, tension de seuil minimale : 2,5 V
Switch Prise en charge d'un interrupteur sec ou humide, plage de tension de 3 à 30 V, vitesse de réponse < 10 ms



Spécifications générales
  ADT226 ADT226Ex
Température de fonctionnement -10°C à 50°C
Spécification plage de température garantie 10°C à 30°C
Température de stockage -20°C à 70°C
Humidité <95%, sans condensation
Source de courant Batterie au lithium 6600 mAh, 23,8 Wh, temps de charge de 4 à 6 heures, la batterie peut être chargée indépendamment Batterie au lithium antidéflagrante 4000mAh 14.4Wh temps de charge 6 ~ 8 heures, la batterie peut être chargée indépendamment
Interface utilisateur Menus de lecteur d'icônes Menus pilotés par icônes avec boutons de navigation
Tension de protection des ports 50V maximum 30V maximum
Affichage Écran capacitif TFT LCD 5,0 pouces 480 x 800 mm Écran capacitif couleur 4,4 pouces 640 x 480 mm
Altitude maximale 3000 mètres
Conformité européenne Marquage CE

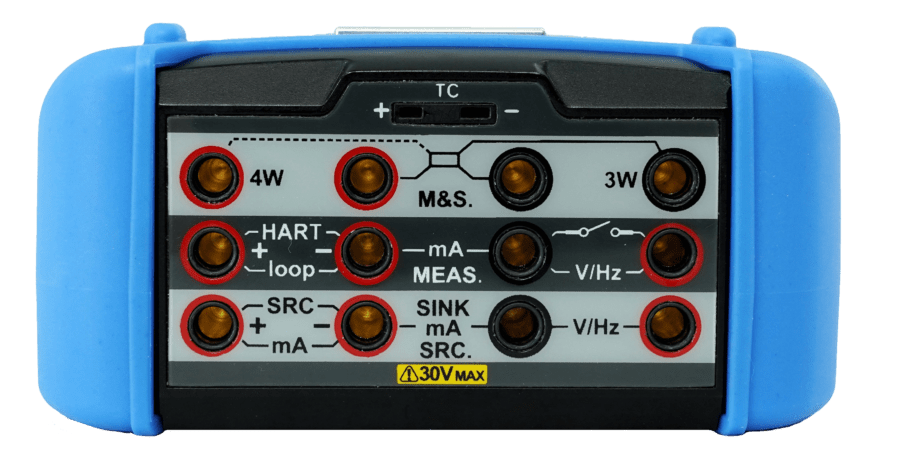

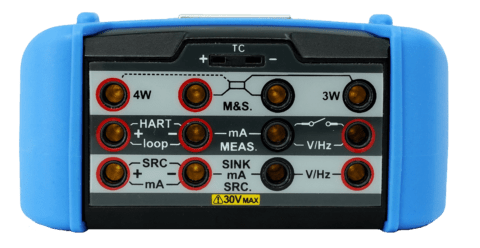

Connexion électrique Douilles Ø4mm et douille thermocouple plate mini-jack
Taille 6,97" x 4,13" x 2,04" (177 mm x 105 mm x 52 mm)
Poids 1,6 lb (0,7 kg) 1,65 lb (0,75 kg)
Batterie Batterie Li-ion rechargeable (incluse)
Vie de la batterie Généralement 16 heures Généralement 35 heures
Charge de la batterie Adaptateur secteur externe 110V/220V inclus. La batterie peut être chargée à l'extérieur de l'appareil. Le temps de charge est généralement de 6 à 8 heures.
Module de pression externe Prise série double canal, peut connecter deux modules de pression numériques
Temps de préchauffage Les performances complètes sont atteintes après un temps de préchauffage de 10 minutes.
Conforme ROHS Directive Rohs II 2011/65/EU, EN50581:2012
Taux d'affichage 3 lectures par seconde
Précision barométrique (baromètre intégré) 50Pa
Niveau de protection IP IP67, test de chute de 1 mètre
la communication Isoler USB-TYPEC (esclave), Bluetooth BLE
Étalonnage Étalonnage accrédité ISO 17025 avec données
garantie 3 années



Spécification de pression (ADT226 et ADT226Ex)
Les modules de pression numériques intelligents de la série 161 sont disponibles pour la pression relative, le vide et la pression absolue de -15 psi à 60 000 psi (-1 bar à 4 200 bar).
La précision à partir de 0,02 % FS inclut un fonctionnement de -10 °C à 50 °C (14 °F à 122 °F), une stabilité d'un an et une incertitude d'étalonnage. Pour les spécifications détaillées, veuillez vous référer à la fiche technique des modules de pression.





 Thermocouple précision en mesure et simulation

ADT226

ADT226Ex
Type Norme Gamme de température Précision Norme Gamme de température Précision
Mesure/source Mesure/source
S IEC 584 -50 à 1768 -50-0



 0.96 IEC 584 -50 à 1768 -50-100 0.96
100-1000 0.69
0-100



 0.69
1000-1768 0.73
100-1768 0.64
R IEC 584 -50 à 1768 -50-0 1.02 IEC 584 -50à 1768 -50-0 1.03
0-200 0.71 0-200 0.71
200-1768 0.56 200-1768 0.65
B IEC 584 0 à 1820

200-300

 1.89 IEC 584 0 à 1820 200-300 1.90
300-500 1.26
300-500



 1.25
500-800 0.79
500-800



 0.78
800-1820 0.57
800-1820 0.55
K IEC 584 -270 à 1372 -250 à -200 0.97 IEC 584 -270 à 1372 -250 à -200 1.04
-200 à -100 0.30 -200 à -100 0.32
-100 à 600 0.18 -100 à 600 0.21
600 à 1372 0.35 600 à 1372 0.43
N IEC 584 -270 à 1000 -250 à -200

1.50

 IEC 584 -270 à 1300 -250 à -200 1.58
-200 à -100 0.46
-200 à -100

0.44
-100 à 1300 0.37
-100 à 1300 0.30
E IEC 584 -270 à 1000 -250~-200 0.54 IEC 584 -270 à 100 -250 ~-200 0.59
0.20
-200~-100 0.15 -200 ~-100 0.22
0.20
-100~700 -100 ~-700 0.18
700~1000 700 ~1000 0.25
J IEC 584 -210 ~1200 -210 ~-100 0.26 IEC 584 -210 ~1200 -210 ~-100 0.28
-100 ~700 0.19
-100 ~700 0.15
700 ~1200 0.31
700 ~1200 0.25
T IEC584 -270 à 400 -250 ~-100 0.74 IEC 284 -270 à 400 -250 ~-100 0.79
-100 ~0 0.15 -100 ~0 0.16
0 ~400 0.11 0 ~400 0.13
C ASTM E 988 0 à 2315 0 à 1000 0.35 ASTM E 988 0 à 2315 0 à 100 0.40
1000 à 1800 0.62 1000 à 1800 0.73
1800 à 2315 1.02 1800 à 2315 1.22
D ASTM E988 0 ~2315 0 ~100 0.39 ASTM E 988 0 ~2315 0 ~100 0.39
100 ~1200 0.37 100 ~1200 0.43
1200 ~2000 0.65 1200 ~2000 0.77
2000 ~2315 1.03 2000 ~2315 1.24
G ASTM E1751 0 à 2315 50 ~100 1.12 ASTM E1751 0 à 2315 50 ~100 1.12
100 ~200 0.72 100 ~200 0.72
200 ~400 0.45 200 ~400 0.46
400 ~1500 0.37 400 ~1500 0.43
1500 ~2315 0.77 1500 ~2315 0.92
L DIN43710 -200 à 900 -200 à -100 0.15 DIN43710 -200 à 600 -200 à -100 0.16
-100 à 400 0.13 -100 à 400 0.14
400 à 900 0.17 400 à 900 0.20
U DIN43710 -200 à 600 -200 à 0 0.28 DIN43710 -200 à 600 -200 à 0 0.29
0 à 600 0.13 0 à 600 0.15

Spécification thermocouple:

Précision de la jonction de référence interne: +/-0.15°C (pour une température ambiante de -10 à 50 °C )

Les précisions données ci dessus sont pour une CSF externe ,; pour une utilisation en CSF interne, ajouter 0.15°C (k=2)

RTD Précision en mesure et en simulation
Mesure et simulation Gamme de température Précision
ADT226 ADT226Ex
PT10(385) -200 à 850 -200 ~200 0.62 0.64
200-600 0.77 0.82
600 ~850 0.88 0.95
PT25(385) -200 à 850 -200 ~200 0.29 0.31
200 ~600 0.40 0.44
600 ~850 0.47 0.54
PT50(3916) -200 à 850 -200 ~200 0.18 0.20
200 ~600 0.27 0.32
600 ~850 0.34 0.40
PT100(385)

PT100(391)

PT100(3916)

PT100(3926)

 -200 à 850 -200 ~200 0.13 0.15
200 ~600 0.21 0.26
600 ~850 0.27 0.34
PT200 (385) -200 à 850 -200 ~200 0.34 0.12
200 ~300 0.37 0.40
300 ~600 0.46 0.51
600 ~850 0.54 0.61
PT400(385) -200 à 850 -200 ~0 0.17 0.06
0 ~200 0.21 0.23
200 ~600 0.30 0.35
600 ~850 0.37 0.44
PT500(385) -200 à 850 -200 ~200 0.18 0.20
200 ~600 0.27 0.32
600 ~850 0.34 0.40
PT1000(385) -200 à 850 -200 ~200 0.13 0.15
200 ~600 0.21 0.26
600 ~850 0.27 0.34
Cu10(427) -200 ~260 -200 ~260 0.59 0.61
Cu50(428) --200 ~260 -200 ~260 0.15 0.17
Cu100(428) -200 ~260 -200 ~260 0.10 0.12
Ni100(617)

Ni100(618)

 -60 ~180 -60 ~0 0.06 0.07
0 ~180 0.06 0.08
Ni120(672) --80 ~260 -80 ~260 0.06 0.07
Ni1000 -50 ~150 -50 ~150 0.08 0.09



Accessoires (Inclus à la commande )
Numéro de modèle Description QTY
9811-X 110V/220V adaptateur d’alimentation externe 1 pc
9704 Batterie li-ion interchangeable 1 pc
9023 Fils d’essai 1 ensemble (6pcs)
9027 Kit de cordons à test à angle droit 1 ensemble (2pcs)
9060 Câble de connexion de module de pression 1 pc
9040 Sangle de suspension avec aiment 1 pc
Manuel 1 pc
Certificat d’étalonnage accrédité ISO 17025 1 pc

OPTIONS
Numéro du model Description
ADT161Ex-XXX Modules de pression numériques intelligents
9060 Câble de connexion du module de pression
9081 Câble type U TC MINI-TC
9052 Câble USB (type A à C)
9080 Kit de câbles ( y compris prise TC, câble de compensation, S,R,B,K,J,T,E,N
9704 Batterie Li-ion rechargeable de rechange pour Calibrateur multifonction
9811 Adaptateur secteur externe 110V/220V
9906A Mallette de transport rigide pour instrument portable avec accessoires

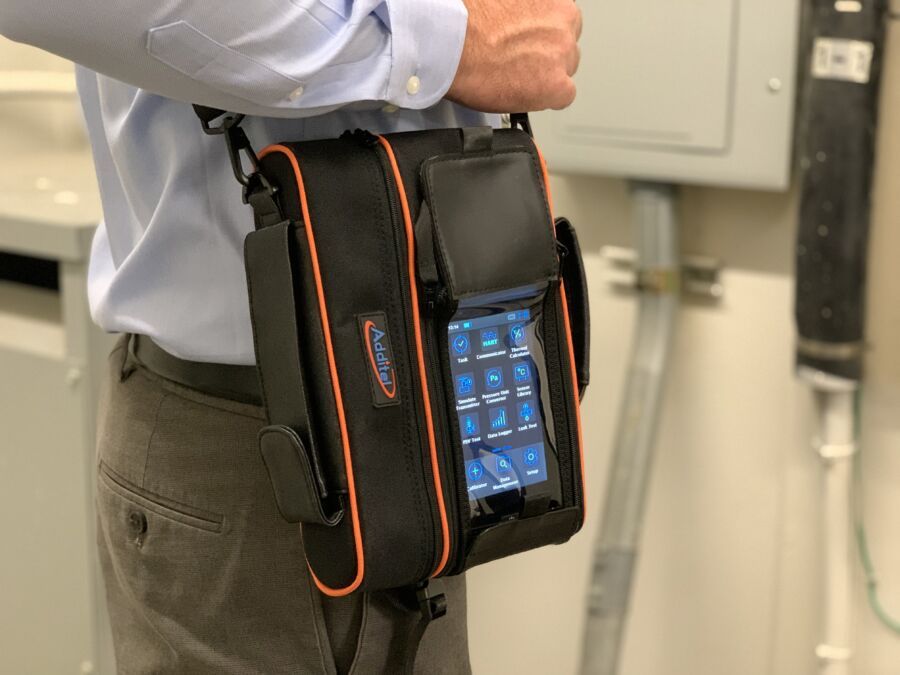

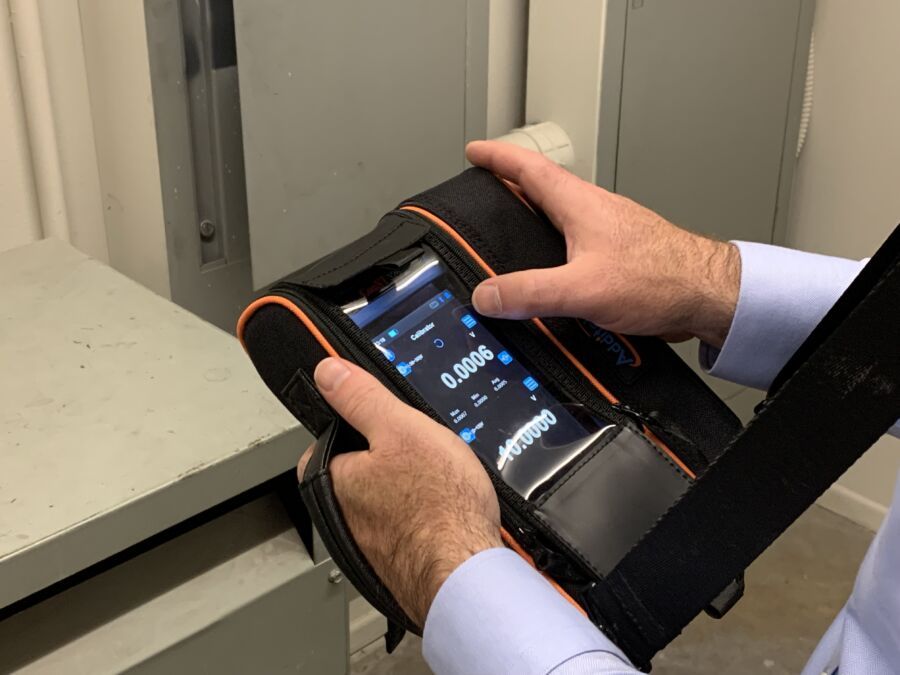

9918-SC Mallette de transport souple, avec un espace pour l’instrument portable, les cordons de test et les accessoires
9530-BASIC Logiciel de gestion des tâches additel/acal pour Calibrateur multifonction
9530-NET Logiciel d’étalonnage automatisé additel/acal avec gestion des actifs, version réseau, comprend l’installation du serveur et 1 licence utilisateur
Product Description Release Type
Additel Land live update

téléchargement des enregistrements sur les produits Additel

 zip
Catalogue ADDITEL (En anglais)

2020-2022 faible resolution

 pdf
Catalogue additel PRESSION TEMPERATURE SIGNAUX ELECTRIQUES

2020 2022 haute resolution

Catalogue additel PRESSION TEMPERATURE SIGNAUX ELECTRIQUES - 76dd4408 1851 4b65 a5a5 b95c198e84c6 - AOIP
 2020-2022 HAUTE RESOLUTION COMPLET (EN ANGLAIS) pdf
