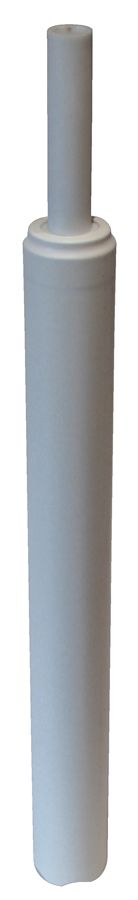

Mini cellule de Gallium

picto fleche Mini cellule Point Fixe de Gallium

Le Point Fixe de Gallium est le deuxième point le plus important de l’EIT 90. Il permet de calculer le rapport au Gallium pour une sonde, caractérisant son adéquation avec les coefficients de l’EIT-90. A 29,7646°C, c’est un Point Fixe très facile à utiliser.

Poser une question
Etre rappelé par un conseiller

Le Point Fixe de Gallium est le deuxième point le plus important de l’EIT 90. Il permet de calculer le rapport au Gallium pour une sonde, caractérisant son adéquation avec les coefficients de l’EIT 90. A 29,7646°C, c’est un Point Fixe très facile à utiliser.

Les mini cellules de Gallium, utilisées avec leurs systèmes de maintien tels que les instruments de la gamme ISOCAL-6, sont d’une utilisation extrêmement simple.

L’étalonnage de la référence du laboratoire Isotech prouve une incertitude de 0,5 mK.

Pour une utilisation en laboratoire, les cellules Gallium existent aussi en grand format.

Températures basses
Point Fixe Température Modèle Modèle métal Incertitude (1) Incertitude additionnelle (2)
Gallium 29,7646°C / 17401M ±0,5 mK ±0,3 mK

(1) L’incertitude mentionnée ci-dessus est obtenue avec un étalonnage Premium (voir ci-dessous) et lorsque la cellule est suffisamment immergée lors de son utilisation dans l’appareil de maintien.
(2) L’incertitude additionnelle est due aux effets de conduction thermique par le corps du capteur métallique.
Selon l’utilisation des différents systèmes de maintien des cellules, une incertitude complémentaire doit être prise en compte pour les effets de conduction de tige des sondes à étalonner (déperdition de chaleur par le corps de la sonde).

Les cellules sont de la plus haute pureté disponible. Elles sont scellées à 1 atmosphère avec un gaz argon de pureté 6 N.

Deux niveaux d’incertitudes d’étalonnage

  Etalonnage UKAS Premium Etalonnage Standard
Gallium ±0,5 mK ±1 mK

Spécifications générales

Dimensions
- Diamètre externe
- Diamètre interne
- Hauteur totale
- Hauteur du métal		 35 mm
10 mm
245 mm
140 mm

Instrument :

ITL-M-17401M         Mini cellule Gallium scellée

Four de maintien :

Venus                    Four de maintien de la mini cellule Gallium

Europa                   Four de maintien de la mini cellule Gallium

Information de transport :

Dimensions sans emballage        35 x 245 mm

Le transport par avion est soumis à des règles d’emballage particulières pour le Gallium et la cellule se doit d’être transportée dans son état solide.
