ADT158EX (1) - AOIP

ADT158EX

picto fleche module de pression pour ADT 273 EX

ADT158EX - AOIP

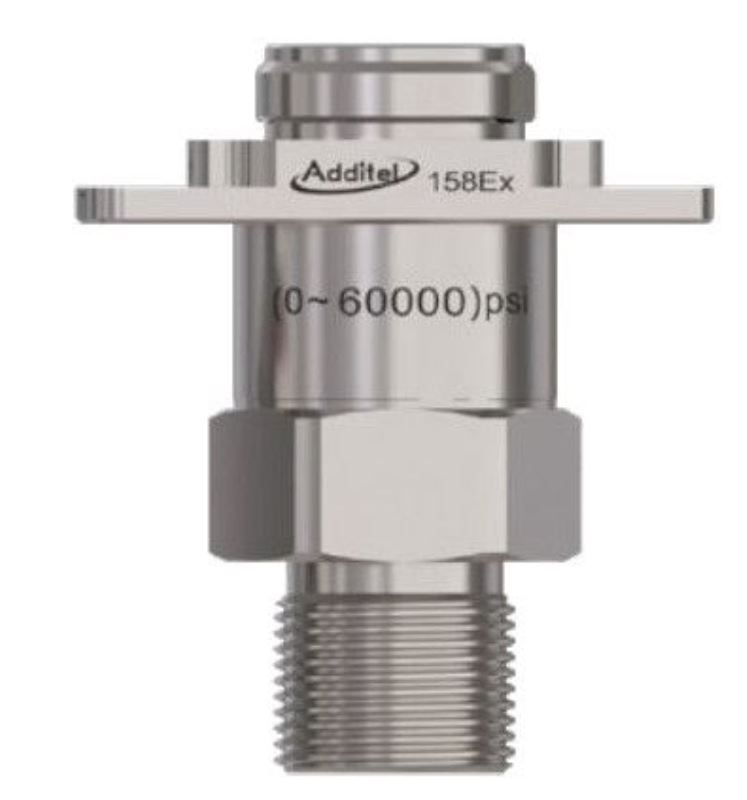

Module de pression intégrable

  • Plages de pression jusqu’à 60 000 psi (4 200 bar)
  • Précision de mesure de la pression de 0,02 % FS
  • Sécurité intrinsèque (Ex)
  • Précision entièrement compensée en température
Poser une question
Etre rappelé par un conseiller

les modules de pression numériques de la série 158Ex d'Additel offrent une solution précise, fiable et économique pour une large gamme d'applications de pression. Nos modèles à sécurité intrinsèque (Ex) sont à la hauteur pour fournir les meilleurs résultats possibles, même dans des environnements dangereux. Afin d'atteindre les meilleures performances, chaque capteur de pression en silicone du module a été spécialement vieilli, testé et testé avant assemblage.
Conçu comme des modules de pression commutables sur site pour une utilisation avec les appareils portables Additel 273Ex , l'Additel 158Ex est inégalé en termes de performances et de fiabilité. Si la sécurité intrinsèque est une exigence critique pour votre charge de travail, nous avons ce qu'il vous faut lorsque vous combinez nos modèles de calibrateurs portables ADT273Ex  avec l'un de nos modules de pression ADT158Ex.

Précision standard
  CPXXX GPXXX
Température de fonctionnement -10°C à 50°C (14°F à 122°F)
Température de stockage -20°C à 70°C (-4°F à 158°F)
Humidité relative 95 % HR
Raccords de pression (pour usage externe uniquement) 1/4NPT, 1/2NPT, 1/4BSP, 1/2BPS, M20x15
Boîtier (pour usage externe uniquement) Boîtier SS
Sécurité intrinsèque Certifié ATEX à sécurité intrinsèque uniquement avec ADT260EX et ADT273EX
Dimensions (Dia x H) 33 mm x 123 mm (1,3" x 4,84")
Poids 0,4 kg (0,99 livre)
garantie 1 an

Specification en mesure de pression

Pression relative[1]
N/P Plage de pression Médias [2] Précision (%FS) Pression maxi
(psi) (bar)
V15 -15 -1 G 0.02 3×
GP2 2 0.16 G 0.05 3×
GP5 5 0.35 G 0.05 3×
GP10 10 0.7 G 0.02 3×
GP15 15 1 G 0.02 3×
GP30 30 2 G 0.02 3×
GP50 50 3.5 G , L 0.02 3×
GP100 100 7 G , L 0.02 3×
GP150 150 10 G , L 0.02 3×
GP300 300 20 G , L 0.02 3×
GP500 500 35 G , L 0.02 3×
GP600 600 40 G , L 0.02 3×
GP1K 1000 70 G , L 0.02 3×
GP1.5K 1500 100 G , L 0.02 3×
GP2K 2000 140 G , L 0.02 3×
GP3K 3000 200 G , L 0.02 3×
GP5K 5000 350 G , L 0.02 3×
GP10K 10000 700 G , L 0.02 2×
GP15K 15000 1000 G , L 0.05 2x
GP20K 20000 1400 G , L 0.05 1,5x
GP25K 25000 1600 G , L 0.05 1,5x
GP30K 30000 2000 G , L 0.05 1,5x
GP36K 36000 2500 G , L 0.05 1,5x
GP40K 40000 2800 G , L 0.05 1,35x
GP50K 50000 3500 G , L 0.1 1,2x
GP60K 60000 4200 G , L 0.1 1.1x
[1] Pression manométrique scellée supérieure à 1000 psi
[2] G=Gaz, L=Liquide



Pression composée
N/P Plage de pression Médias Précision Note de pression
psig bar.g Éclater Surpression
CP2 ±2 ±0.16 G 0,05 % PE 3x 1,2x
CP5 ±5 ±0.35 G 0,02 % PE 3x 1,2x
CP10 ±10 ±0.7 G 0,02 % PE 3x 1,2x
CP15 ±15 ±1.0 G 0,02 % PE 3x 1,2x
CP30 -15 à 30 -1 à 2,0 G 0,02 % PE 3x 1,2x
CP50 -15 à 50 -1 à 3,5 G 0,02 % PE 3x 1,2x
CP100 -15 à 100 -1 à 7,0 G,L 0,02 % PE 3x 1,2x
CP300 -15 à 300 -1 à 20 G,L 0,02 % PE 3x 1,2x
CP500 -15 à 500 -1 à 35 G,L 0,02 % PE 3x 1,2x
CP600 -15 à 600 -1 à 40 G,L 0,02 % PE 3x 1,2x
CP1K -15 à 1 000 -1 à 70 G,L 0,02 % PE 3x 1,2x
CP2K -15 à 2 000 -1 à 140 G,L 0,02 % PE 3x 1,2x
CP3K -15 à 3 000 -1 à 200 G,L 0,02 % PE 3x 1,2x
CP5K -15 à 5 000 -1 à 350 G,L 0,02 % PE 3x 1,2x
Pression barométrique
N/P Plage de pression Médias Précision Pression d'éclatement
Meugler Haut
BP 60 kPa 110 kPa G 40 Pa 3×

ADT158EX4ne peut as étre utilsie en dehors de l'ADT 273EX



Livré avec Certificat d'etalonnage ISO17025
