3050

picto fleche Calibrateur de process de précision – 50 ppm

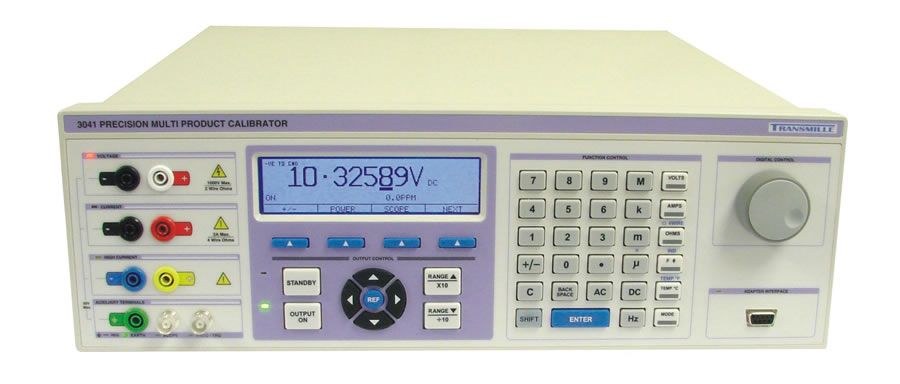

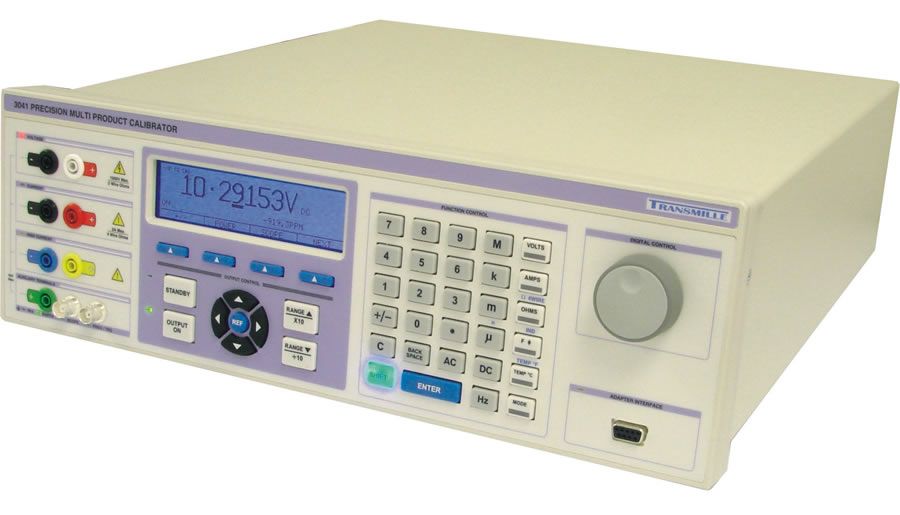

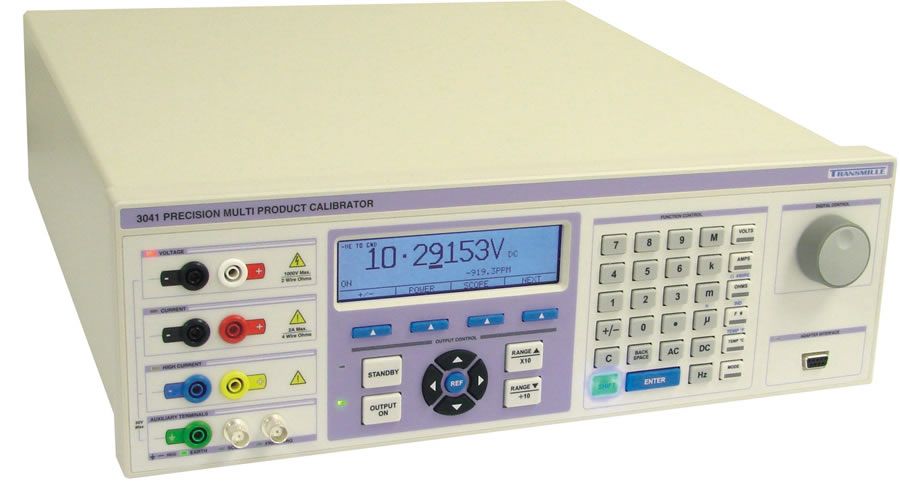

Modèle d’entrée de gamme, le calibrateur de précision 3050 fournit une solution d’étalonnage précise à 50 ppm pour un coût réduit. Il étalonne en tension AC/DC jusqu’à 1020 V, en courant AC/DC jusqu’à 20 A, en puissance, résistance, capacité, inductance et fréquence.

Poser une question
Etre rappelé par un conseiller

Les calibrateurs multifonction de précision de la série 3000 sont les instruments qui offrent aujourd’hui le plus large spectre d’étalonnage, avec jusqu’à 18 instruments en un, pour des performances de précision et de rapidité inégalées et un rapport qualité / prix économique. Ils sont disponibles en trois modèles de différentes précisions :

3010 : Référence de laboratoire, 8 ppm

3041 : Calibrateur de haute précision, 25 ppm

3050 : Calibrateur de précision, 50 ppm

Un large panel de fonctionnalités

Les instruments de la série 3000 génèrent tous les signaux nécessaires à l’étalonnage de multimètres et disposent des fonctionnalités suivantes en option :

  • Etalonnage d’oscilloscopes : y compris en amplitude, base de temps, montée rapide et largeur de bande jusqu’à 600 MHz. Ils supportent notamment les oscilloscopes de gamme 50 V / Div (300 V Pk-Pk) de plus en plus utilisés.
  • Etalonnage de puissance AC/DC : utilisation simultanée des sorties tension à 1025 V et courant à 30 A pour simuler une puissance de 30,6 kW max (1,5 MW avec la bobine 50 spires). Le contrôle d’angle de phase jusqu’à 359,9° est aussi disponible.
  • Etalonnage d’harmoniques : l’option, disponible sur les modèles 3010 et 3041 seulement, comprend 5 formes d’ondes différentes préconfigurées et peut intégrer d’autres harmoniques définies par l’utilisateur sur PC.
  • Mesureurs RLC : Ils peuvent être étalonnés grâce à l’option inductance. L’inductance, résistance et capacité passives conviennent pour tout type de mesures, y compris les ponts AC. Pour plus de flexibilité, la simulation de résistance et de capacités est disponible en option.
  • Etalonnage de mesureurs de fréquence : jusqu’à 10 MHz avec une précision de 1 ppm.

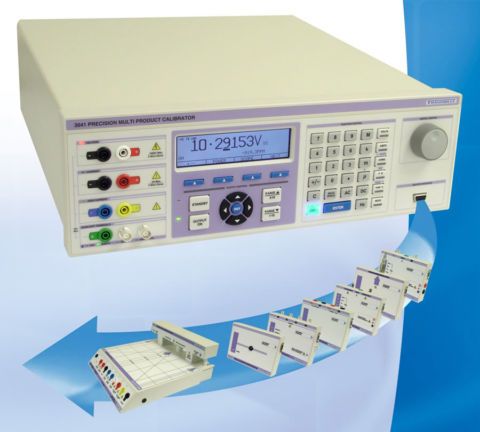

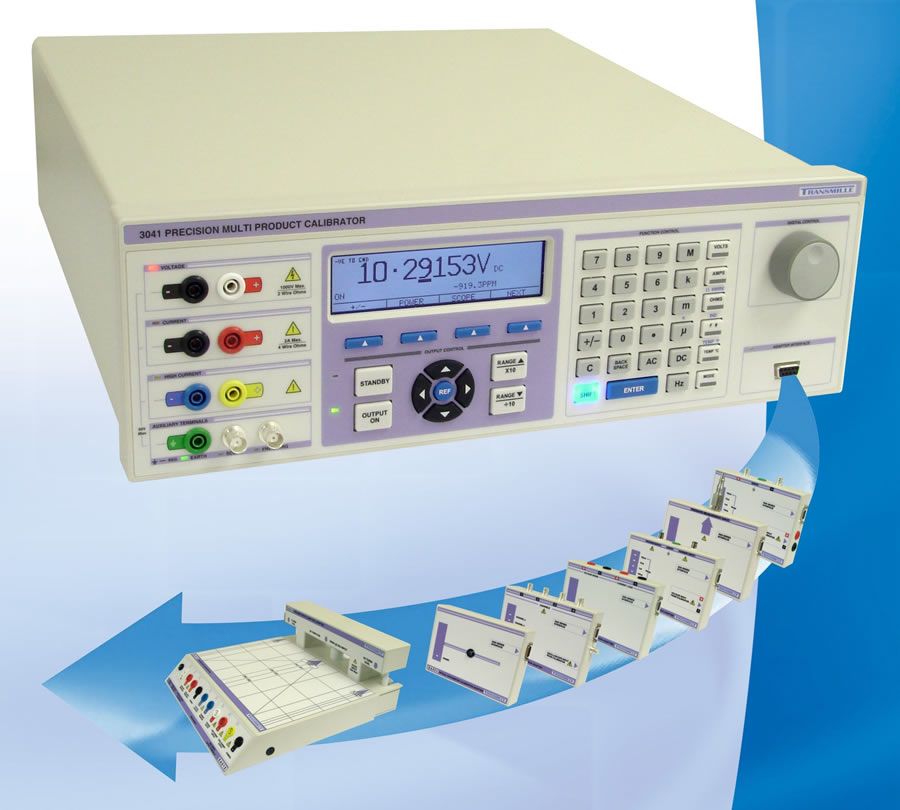

Avec des adaptateurs externes, il est possible d’étalonner rapidement et efficacement tout type d’alimentations, calibrateurs de process, électromètres, testeurs d’isolement, jauges et transmetteurs de pression et même de tournevis dynamométriques.

Pour se conformer aux exigences qualités de l’ISO9000 et ISO17025, les étalonnages doivent être directement traçables aux étalons nationaux. C’est le cas des calibrateurs de la série 3000, qui peuvent s’utiliser en laboratoire ou sur site. Chaque instrument est fourni avec un certificat d’étalonnage UKAS traçable aux étalons nationaux pour pouvoir être utilisé dès réception.



Spécifications en tension / courant / résistance / capacité / inductance / fréquence et pulse

Fonction Type Gamme Résolution Précision / 1 an
Tension DC En standard 0 à 1025 V 0,1 µV 50 ppm
Courant DC En standard 0 à 20 A 100 pA 0,01%
Tension AC En standard 0 à 1020 V
10 Hz à 100 kHz		 1 µV 0,035%
Courant AC En standard 0 à 20 A
10 Hz à 10 kHz		 1 nA 0,07%
Résistance Passive 0 Ω à 100 MΩ   0,005%
Capacité Passive 10 nF à 1 µF   0,4%
Fréquence Option FRQ 10 Hz à 10 MHz   20 ppm

Options SCP250 : Etalonnage d’oscilloscopes analogiques et numériques

Amplitude en tension L’amplitude est sélectionnable depuis le clavier. Le calibrateur produit alors une onde carrée de précision 1 kHz ou un niveau DC couvrant la gamme de 2 mV/Div à 50 V/Div en une séquence 1 / 2 / 5.
En utilisant un potentiomètre, il est possible d’appliquer une déviation de 10% max par pas de 0,01%.
La sortie, délivrant jusqu’à 300 V pk-pk, peut être utilisée pour calibrer directement les oscilloscopes 50 V/div qui sont de plus en plus courants.
Gamme 2 mV/Div à 50 V/Div
Séquence 1 / 2 / 5
Fréquence 1 kHz
Précision 0,01% ±5µV
Marqueurs de temps La base de temps fournit en sortie de 2 ns/Div à 5 s/Div.
En utilisant le contrôle numérique, il est possible d’appliquer une déviation de 10% max par pas de 0,01%, et de la lire à l’écran en alignant simplement le marqueur de temps à l’écran.
La forme d’ondes Comb jusqu’à 100 ns est idéale pour le déclenchement d’oscilloscopes analogues ou numériques.
Pour une base de temps plus rapide, une onde sinusoïdale est préférée pour une visualisation plus confortable sur des oscilloscopes de bande passante plus étroite.
Gamme 2 ns à 5 ns
Séquence 1 / 2 / 5
Forme d’ondes Comb < 100 ns
Sinus > 100 ns
Précision 5 ppm
Balayage La sortie fournit une onde sinusoïdale constamment variable entre 5 MHz et 620 MHz.
Gamme (SCP250) 5 MHz à 250 MHz
Balayage 600 mV à 50 Ω
Niveau de référence 50 kHz
Précision 0,5 dbm
Référence 50 kHz
Précision de fréquence 30 ppm
Précision de niveau 0,5%

Chaque option comprend les formes d’ondes d’étalonnage nécessaires à l’amplitude, la base de temps et la largeur de bande, y compris le gain et la linéarité des circuits de déviation horizontaux et verticaux. Pour minimiser les changements de fils, les sorties oscilloscope sont faites de connecteurs BNC. Une tête de mesure 4 voies est disponible en option pour réaliser des étalonnages automatiques.

Option 3000LEAD : Set de câbles de mesure

Cette option comprend un ensemble de câbles de mesure et adaptateurs couvrant aussi bien les mesures de basse tension, de courant fort et de hautes résistances.
Tous les éléments du kit ont été sélectionnés avec soin pour minimiser toute erreur de câblage. La sécurité est assurée par l’utilisation de connecteurs protégés non rétractables pour les câbles de mesure de tension.

Contenu du set
Quantité Utilisation Description Spécifications
1 paire Tension Câbles de mesure noir et blanc avec connecteurs protégés non rétractables 4 mm, faibles fem 1 m, 100 VAC / 16 A, 0,7 µV thermique
Plaqué or
1 paire Courant Câbles de mesure noir et rouge avec connecteurs protégés rétractables 4 mm 1 m, 150 VAC / 16 A
Laiton plaqué Nickel
1 paire Courant fort Câbles de mesure faible résistance bleu et jaune avec connecteurs protégés rétractables 4 mm 1 m, 150 VAC / 32 A
Laiton plaqué Nickel
1 Oscilloscope / AC Câble coaxial avec connecteurs BNC 1 m, 300 VAC / 0,5 A
Plaqué Argent
4 Adaptateurs Adaptateurs emboitables noir et rouge faibles fem 4 mm Plaqué or
4 Adaptateurs Adaptateurs ouverts non protégés Plaqué or
2 Adaptateurs Adaptateurs avec connecteurs 4 mm à câbler Plaqué or
2 Adaptateurs Adaptateurs BNC vers connecteurs 4 mm

Option EA002 : Adaptateur pour bobines 2 / 10 / 50 spires


EA0002

Conçue pour l’étalonnage de pinces ampèremétriques AC/DC, cette option externe dispose de fonctions inédites dans un boitier robuste comprenant une table d’alignement pour un meilleur confort d’utilisation.

  • Etalonne les pinces ampèremétriques jusqu’à 1000 A
  • Haute précision AC/DC
  • Table d’alignement
Spécifications
Configuration 2 spires (LHS)
10 spires (RHS)
50 spires (Centre
Type Equilibré haute précision
Dimensions internes 10 mm (2 / 10 spires)
25 mm (50 spires)
Courant maximum 40 A
Cycle à 20 A 70% ON / 30% OFF
Tension RMS maximum 4 V
Gamme de fréquence DC jusqu’à 500 Hz
Accessoires Plateforme détachable avec marques d’alignement, dimensions : 275 x 295 x 45 mm

Options SOFTCASE et TRANSCASE : Valises de transport

La valise de transport souple SOFTCASE est faite pour transporter le calibrateur sur site. Elle comprend des poches supplémentaires pour les accessoires et une bandoulière.
La valise de transport rigide est destinée au transit, notamment par avion. Elle est renforcée pour offrir une meilleure protection contre les agressions extérieures et peut être verrouillée.

Option PROCAL: Logiciel d'étalonnage automatique

Procal est un logiciel vous permettant d'automatiser et de simplifier vos taches d’étalonnages.

Il permet un calcul des incertitudes selon le GUM (guide des incertitudes). Outre les instruments Transmille, il peut piloter des multimetres et autres instruments à étalonner. il permet également d’éditer des rapports d'étalonnages.

Option PROCALTRACK: Logiciel de gestion de parc

Procaltrack est un outil permettant de gerer les parcs d'instruments à etalonner.

Spécifications générales

Dimensions L x l x h 450 x 440 x 140 mm
Masse 16,5 kg
Ecran Large afficheur LCD graphique
Alimentation 110 / 230 V
28 W
Interfaces de communication RS 232
USB et IEEE en option

Sécurité

Tenue aux chocs secousses et vibrations EN 61010-1
Conformité CEM EN 55011
EN 61326

Instrument :

3050                      Calibrateur de process de précision – 50 ppm

Livré en standard avec :

  • Certificat d’étalonnage UKAS
  • Option EA001 : Module simulation de thermocouples



Options internes :

Option PWR50        Module puissance AC(SINUS)/DC

Option SCP250       Module oscilloscope 250 MHz

Options externes :

Option EA002         Bobine 2 / 10 / 50 spires

Accessoires :

Option SOFTCASE  Valise de transport souple

Option TRANSCASE      Valise de transport avion

Option 3000LEAD    Set de câbles de mesure

Option USB            Convertisseur RS 232 / USB

Option GPIB           Option interface IEEE

Option RACK          Option mise en rack

Logiciel :

3000VFP                Logiciel virtuel d'afficheur

ProCal                   Logiciel d'étalonnage automatique

ProCal-Track          Logiciel de gestion des étalonnages

Certification :

UKAS 3050A          Certificat d’étalonnage UKAS

UKAS 3050A-IO      Certificat d’étalonnage UKAS pour modèle 3050 avec option(s) interne(s)

UKAS THER           Certificat d’étalonnage UKAS pour module simulation de thermocouples

UKAS COIL            Certificat d’étalonnage UKAS pour module bobine

Maintenance :

Total CARE 3050    Plan de prévention 3 ans couvrant pièces et main d'œuvre et recalibration UKAS annuelle

Information de transport :

Dimensions sans emballage        450 mm x 440 mm x 140 mm

Poids sans emballage     16,5 kg
