picto fleche Résistance de référence de précision, boîte à 6 décades – 1 mΩ à 10 MΩ

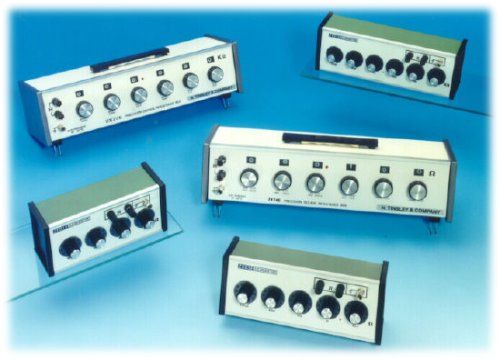

Les boites de résistance de la série ZX offrent une haute précision et une grande stabilité sur leurs 6 décades. Elles sont conçues pour les applications nécessitant précision et stabilité tant en laboratoire de mise au point que sur le terrain pour la simulation de capteurs résistifs.

  • Valeurs: 6 décades entre x1 mΩ et x10 MΩ
  • Précision: à partir de 0,01%
Poser une question
Etre rappelé par un conseiller

6 modèles différents sont disponibles, pour une résistance maximum de 111 111 100 Ω.

Les éléments résistifs sont enroulés de manière non inductive à l’aide d’un fil de résistance en alliage spécial. Chaque élément résistif subit un traitement thermique et est soumis à un processus de vieillissement contrôlé pour obtenir une plus grande stabilité et un faible coefficient de température.

Les commutateurs utilisés sont de la plus haute qualité, avec des contacts à basse pression et faible résistance de contact garantissant leur durabilité et leur fiabilité. Chaque commutateur de décades est fabriqué et logé dans un emplacement entièrement clos pour un fonctionnement sans entretien. Ces boites à décades sont logées dans un boitier métallique robuste et pratique avec une poignée de transport rétractable.

Le modèle ZX74 dispose de la plus petite décade, avec un pas de 1 mΩ. Cela le rend particulièrement adapté pour la simulation de sondes résistives et de ponts de résistance.

Tous les modèles sont équipés d’une borne de connexion supplémentaire reliée à l’écran électrostatique, nécessaire dans le cadre d’applications sur ponts AC.

Sur demande, les boites à résistance ZX peuvent être fournies avec un certificat d’étalonnage COFRAC délivré par notre laboratoire SOFIMAE.

Génération de résistance

Type Résistance totale Décades disponibles
x 10 MΩ x 1 MΩ x 100 kΩ x 10 kΩ x 1 kΩ x 100 Ω x 10 Ω x 1 Ω x 0,1 Ω x 0,01 Ω x 0,001 Ω
ZX74 1 111,110 Ω ±0,01% ±0,01% ±0,05% ±1% ±2% ±5%
Imax    45 mA 140 mA 450 mA 1,4 A 1,4 A  1,4 A
ZX75 11 111,1 Ω ±0,02% ±0,02% ±0,03% ±0,1% ±1% ±15%
ZX76 111 111,0 Ω ±0,02% ±0,02% ±0,02% ±0,03% ±0,1% ±1%
ZX77 1 111 110 Ω ±0,05% ±0,05% ±0,05% ±0,05% ±0,1% ±1%
Imax 1 mA 3 mA 10 mA 30 mA 100 mA 300 mA 1 A 3 A
ZX83 11 111 110 Ω ±0,05% ±0,05% ±0,05% ±0,05% ±0,05% ±0,05%
ZX84 111 111 100 Ω ±0,1% ±0,05% ±0,05% ±0,05% ±0,05% ±0,05%
Imax 0,1 mA 0,3 mA 1 mA 3 mA 30 mA 100 mA

Lecture instantanée (1 seul chiffre apparent par décade)
Valeur minimum :
- Modèle ZX7 : 0,1 Ω
- Autres modèles : ±20 mΩ)
Précision à 20°C ±2ºC :
- Modèles ZX74 / ZX75 / ZX76 : (0,01% + 0,002 Ω)
- Modèles ZX77 / ZX83 / ZX8 : (0,05%+ 0,002 Ω)
Résistance d’isolement : > 1000 MΩ à 1000 V)
Coefficient de température : 5 à 10 ppm/ºC
Tension maximale admissible aux bornes de l’appareil : 30 V~ RMS ou 50 V- suivant la CEI 61010-1
Puissance maximum : 0,05 W

Spécifications générales

Dimensions L x l x h 440 x 130 x 120 mm
Masse 4 kg

Spécifications environnementales

Domaine de référence 20°C ±2°C (40 à 60% de HR sans condensation)
Domaine nominal de fonctionnement 5 à 35°C (HR : < 75% sans condensation

Instrument:

RD6D-ZX74            Boite à 6 décades : 10 x 0,001 Ω à 10 x 100 Ω

RD6C-ZX75            Boite à 6 décades : 10 x 0,01 Ω à 10 x 1 kΩ

RD6B-ZX76            Boite à 6 décades : 10 x 0,1 Ω à 10 x 10 kΩ

RD6A-ZX77            Boite à 6 décades : 10 x 1 Ω à 10 x 100 kΩ

RD-ZX83                Boite à 6 décades : 10 x 10 Ω à 10 x 1 MΩ

RD-ZX84                Boite à 6 décades : 10 x 100 Ω à 10 x 10 MΩ

Certification :

QMA11EN              Certificat de calibration COFRAC standardisé

Informations de transport :

Taille colis              440 x 130 x 120 mm

Poids                     4 Kg
