picto fleche Shunts 1 A / 2000 A en laiton, classe 0,2

Le shunt est un composant passif permettant la mesure de courants continus. Etalonné de manière précise dans une classe de tolérances de 0.2%, la mesure de la chute de tension engendrée à ses bornes permettra de rendre une image exacte de l’intensité qui le traverse.

Nos shunts peuvent être utilisés en résistance étalon pour nos micro-ohmmètres et nos centrales d’acquisition de données.

Poser une question
Etre rappelé par un conseiller

Le shunt est un composant passif permettant la mesure de courants continus. Etalonné de manière précise dans une classe de tolérances de 0.2%, la mesure de la chute de tension engendrée à ses bornes permettra de rendre une image exacte de l’intensité qui le traverse.

Nos shunts peuvent être utilisés en résistance étalon pour nos micro-ohmmètres et nos centrales d'acquisition de données.

Référence Calibre Classe de précision Chute de tension
SH1 1 A 0,2 100 mV
SH2 2 A
SH5 5 A
SH10 10 A
SH20 20 A
SH30 30 A
SH50 50 A
SH100 100 A
SH200 200 A
SH500 500 A
SH1000 1000 A
SH1500 1500 A
SH2000 2000 A

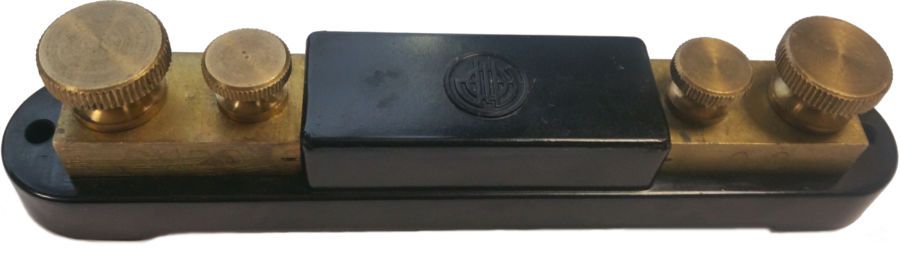

Bornes de connexion en laiton :

  • 2 bornes 'courant' servent à connecter le shunt dans le circuit d'utilisation
  • 2 bornes 'tension' servent à connecter le shunt à l'appareil de mesure

Surcharge : 20% en régime permanent, 50% en régime accidentel bref

SH1                    Shunt 1 A - 100 mV - Classe 0,2
SH2                    Shunt 2 A - 100 mV - Classe 0,2
SH5                    Shunt 5 A - 100 mV - Classe 0,2
SH10                  Shunt 10 A - 100 mV - Classe 0,2
SH20                  Shunt 20 A - 100 mV - Classe 0,2
SH30                  Shunt 30 A - 100 mV - Classe 0,2
SH50                  Shunt 50 A - 100 mV - Classe 0,2
SH100                Shunt 100 A - 100 mV-  Classe 0,2
SH200                Shunt 200 A - 100 mV - Classe 0,2
SH500                Shunt 500 A - 100 mV - Classe 0,2
SH1000              Shunt 1 000 A - 100 mV - Classe 0,2
SH1500              Shunt 1 500 A - 100 mV - Classe 0,2
SH2000              Shunt 2 000 A - 100 mV - Classe 0,2
