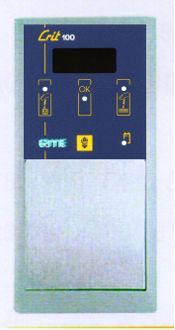

CRIT 100

picto fleche Testeur d’isolement

Le CRIT 100 a pour fonction de contrôler la charge électrique, l’isolement des opérateurs et des équipements, en entrée des locaux pyrotechniques où la sécurité des utilisateurs est en jeu.

Double détection des seuils de résistance :

  • Valeur maximum prévenant les dangers électrostatiques
  • Valeur minimum prévenant des dangers électriques industriels
Poser une question
Etre rappelé par un conseiller

L’accumulation de charges électrostatiques par un opérateur peut engendrer des dégradations de qualité des produits utilisés ou des dysfonctionnements de certaines parties de cet équipement. Dans d’autres cas, cette électricité statique peut également être considérée comme dangereuse pour l’opérateur et son environnement.

Ces risques peuvent être prévenus en utilisant des équipements conducteurs qui permettront la conduction des charges à la masse. Les opérateurs doivent également porter des vêtements conducteurs et les sols doivent être construits à partir de matériaux conducteurs.

Le CRIT 100 a pour fonction de contrôler la charge électrique, l’isolement des opérateurs et équipements en effectuant un test rapide de la résistance d’isolement de l’opérateur par rapport au sol. Il peut également tester des équipements et accessoires utilisés pour la protection des dangers électrostatiques.

Le CRIT 100 est très simple d’utilisation et est accessible à l’ensemble du personnel d’un site.

Les résultats de tests sont ensuite signalés par les lampes, un indicateur digital et un buzzer. Ces derniers sont programmés en fonction du choix de l’utilisateur selon 4 mode de seuils : Le mode SNPE, ou les modes AFNOR, DIN et ISO.

Le CRIT 100 mesure les résistances de 10 à 100 000kOhms, avec une tension de test de 100 V pour les valeurs supérieures à 1000 kOhms.

Double détection des seuils de résistance :

  • Valeur maximum prévenant les dangers électrostatiques.
  • Valeur minimum prévenant des dangers électriques industriels.

Sélection des 4 couples de seuils (valeurs max et min) selon :

  • la règle SNPE
  • la norme AFNOR
  • la norme DIN
  • la norme ISO

3 modes opératoires (connecteur multifonctions) :

  • Test de l’opérateur
  • Test d’accessoires
  • Vérification de maintenance au moyen du testeur externe MT100

Le CRIT 100 est alimenté par des batteries assurant 1 année en moyenne d’autonomie. Il dispose d’un contrôle de la valeur d’alimentation batterie.

Mesure de résistance d’isolement (kΩ)

Gamme de mesure et d’affichage Affichage Résolution Précision
10 à 100 000 kΩ 4 digits 10 kΩ ±5% L
Norme Minimum Maximum
SNPE 100 Ω 10 000 Ω
AFNOR 75 Ω 10 000 Ω
DIN 100 Ω 100 000 Ω
ISO 50 Ω 50 000 Ω

Précision de seuils : ±5%

Spécifications générales

Dimensions CRIT 100 : 252 x 121 x 50 mm
PTCRIT100 : 300 x 400 mm
MT100 : 190 x 138 x 47 mm
Masse 900 g
Batterie Type : 4 batteries x 1,5 V, (type LR6)
Coupure automatique de l’alimentation au bout de 10 secondes
Matériau Boitier ABS avec lexan
Indice de protection IP54 selon EN60529



Instrument :

CRIT100                Testeur d’isolement

Accessoires :

PTCRIT100            Plaque de test avec câble de liaison

MT100                   Module de maintenance et de test

SMCRIT100            Support mural

Informations de transport :

Dimensions            CRIT100 : 252 x 121 x 50 mm

                            PTCRIT100 : 300 x 400 mm

                            MT100 : 190 x 138 x 47 mm

Poids                     900 g
