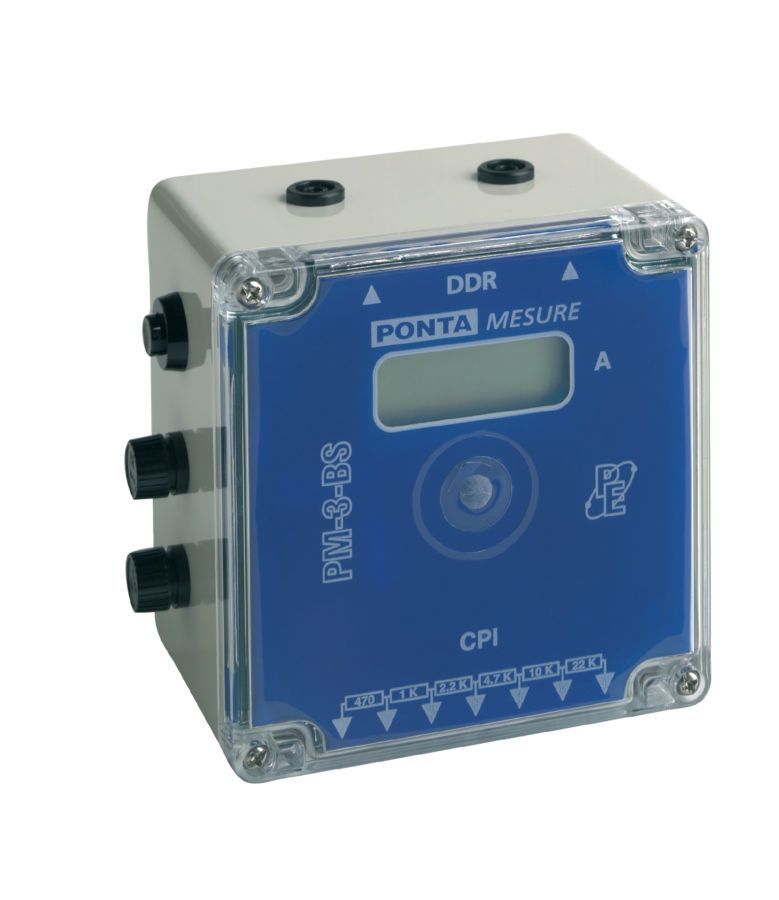

PM-3-BS: Appareil de mesure de seuil de déclenchement des différentiels

picto fleche PM-3-BS: mesureur de seuils de déclenchement des différentiels

PM-3-BS

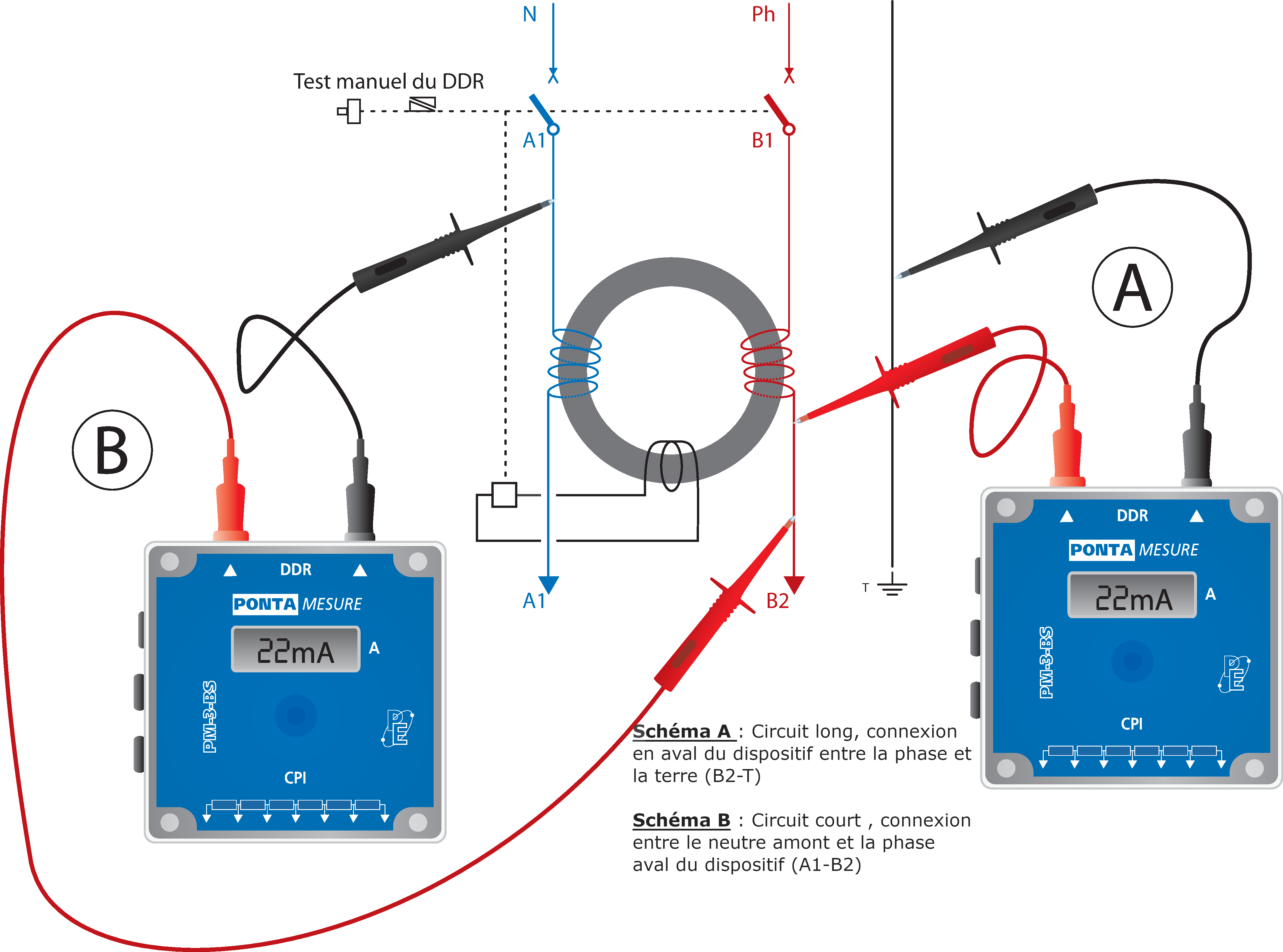

  • 2 cordons pour se raccorder aux bornes d’un différentiel. L’appareil gère automatiquement le courant de mesure et affiche le résultats sur l’écran.
  • Acces rapide aux seuils par bouton poussoir
  • 2 fusibles de protection pour la sécurité
  • Affichage en clair du seuil de déclenchement et mémorisation de la valeur.
  • Bornes pour le test des CPI (Contrôleurs permanents d’Isolement) avec choix de résistances de 470 Ohms à 22 KOhms
Poser une question
Etre rappelé par un conseiller

Appareil autonome permettant les mesure des valeurs des seuils de déclenchement et le controle des CPI

Ses gammes de mesures sont automatiques et la plage de mesure permet de contrôler les seuils entre 15 mA et 1,5 A (seuils de déclenchements industriels) sous des tensions jusqu'à 400V.

Destiné à être utilisé sur chantier il est robuste et simple d'utilisation.



Normes et réglementations:

La NFC 15-100 prévoit que les installation électriques soient controlées lors de la premiere mise en service et ensuite , pour les installations classées, périodiquement.

Test de CPI: La vérification périodique des indicateurs permettant l'isolement en régime transitoire IT est obligatoire et définie par la norme. le test fonctionnel des différentiels est défini en annexe B du titre 5 de la norme



Spécifications techniques

Mesures de differentiels et CPI

  • Tension d'utilisation : 230 V à 400V ±15%
  • Gammes de mesure 15 mA à 1.5 A
  • Fréquence: 50, 60 et 400 Hz
  • Précision de mesure: ±5% (±2digits)

Normes:

  • CEI 1010-1 Cat.II 400V, CEI 61557-1, CEI61557-6

Dimensions et masse

  • Dimensions: 120*120*95 mm
  • Masse: 720 g

PM-3-BS mesureur de seuil de déclenchement des différentiels

livré avec:

  • 1 mode d'emploi
  • 1 cordon de sécurité 1,5m, noir CS-1153
  • 1 cordon de sécurité 1,5m, rouge, CS-1154
  • 1 pointe de touche noire CS-4003
  • 1 pointe de touche Rouge CS-4004

Accessoires optionnels

  • Sac de transport STP-003
  • Pince crocodile noire CS-4113
  • Pince crocodile rouge CS-4114
  • Jeu de 10 fusibles HPC2A FUS-002
